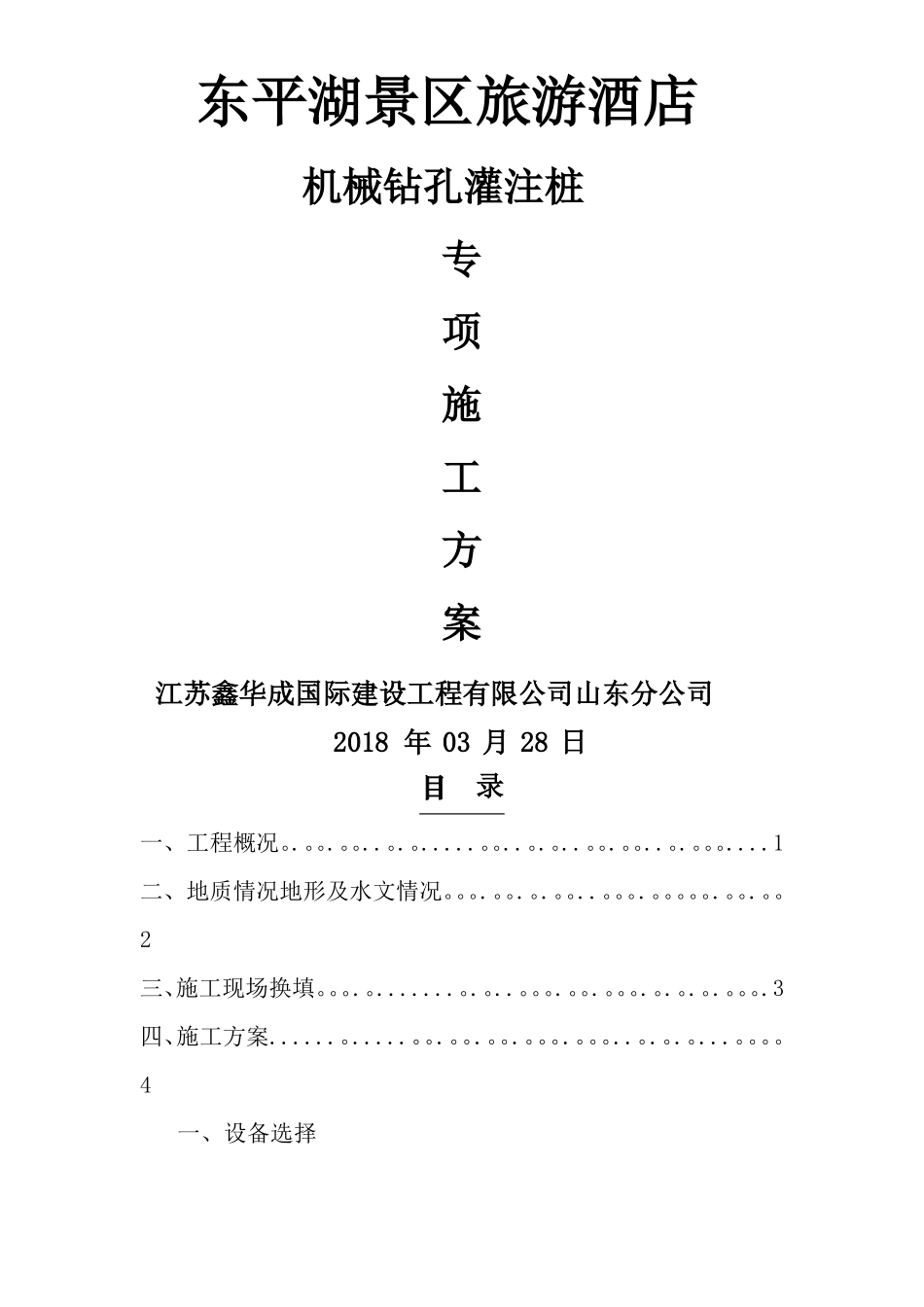

东平湖景区旅游酒店机械钻孔灌注桩专项施工方案江苏鑫华成国际建设工程有限公司山东分公司2018年03月28日目录一、工程概况。.。。.。。..。.。.....。。..。.。..。。.。。..。.。。。....1二、地质情况地形及水文情况。。。.。。.。.。。..。。。.。。。。。.。。.。。2三、施工现场换填。。。.。.......。.。..。。。.。。.。。。.。.。.。.。。。.3四、施工方案......。.....。。.。。.。。.。。。.。。。..。.。.。...。。。。4一、设备选择二、机械钻孔灌注施工五、机械钻孔钻进施工方法。。..。..。。。。。。...。。。..。。..。.。。.5六、钢筋笼制作及安装.。.。。。..。。。.。。...。....。.。。.。。.。.。。6七、混凝土浇筑.....。.。.。。。。.。.。。。。..。.。。。....。....。..。7八、机械钻孔灌注桩工程施工质量保证及措施..。.。..。....。。8九、施工工期保证措施.。.。。.。.。...。。...。.。.。。。。.。。..。.。。9十、安全保证措施.....。.。。。...。。。..。..。.。....。.。。。.。.。10十一、环保文明施工措施。..。。.。。。..。.。..。。.。。。.。。。...。.11一、工程概况本项目为东平湖艺术特色小镇酒店码头新建工程，该项目位于桑园新村东南侧及于王庄村北测、东平湖西岸.东平湖景区旅游酒店工程为水上建筑，通过路桥，修建水上平台组织交通。水上平台下部为开敞式汽车库。上部为酒店三层局部四层，总建筑面积8331.1㎡，其中疏散平台下建筑面积为4513。2㎡.占地面长78m，宽57.1m，建筑高度17.775m。本工程采用现浇混凝土框架结构，基础形式为桩基础，结构嵌固端为基础顶。码头桥梁设计全长63.04m，宽12m。桥梁起点桩号为K0+020。56，中心桩号为K0+053.58,终点桩号为-1-K0+083。6，跨径具体布置为20+20+20m。桥梁上部采用预应力混凝土空心板；下部桥台采用桩基接承台基础，重力式台身，桩基直径1.3m，桥墩采用桩柱接盖梁形式，全桥桩基均为钻孔灌注桩基础，按摩擦桩设计。二、地质情况地形及水文情况1.地质情况勘察表明,在施工范围内，土层描述：（1）淤泥0.60——0.80-—--—-——（2）-1粉土0。4-—1。90fak110Kpa（2）粉质粘土2。90--4.40fak110Kpa（3)粉土1。70-—2。80fak125Kpa（4）粉质粘土1。70--2.80fak125Kpa（5）粉土1。10--2。50fak135Kpa（6)粉质粘土2.20——3。60fak125Kpa(7）粉土4.30——5。60fak150Kpa（8）粉质粘土6.00-—8.10fak150Kpa（9)细沙2。40--2。70fak180Kpa(10）粉质粘土2。40-—2.70fak170K2.水文情况本工程所在区域年降水量为605.6m，年际变化幅度大，年最大降水量为872mm（1994年）,年最小降水量为285。3mm（2002年）,年降水高度集中在6月至8月份，占全年降水量的2/3。-2-三、施工现场换填根据地质勘探报告及设计要求，粉土层由于含水量较高，孔隙比较大，因而承载力低，无法承受桩机重量，不宜作为桩施工场地，在软土进行压桩施工时，极易出现桩机机身倾斜、沉陷现象，造成桩位便宜、倾斜、裂桩等情况，严重时还会产生安全事故。因而我方将对施工现场粉土层区域进行50mm山石土换填，外运土方量及需要回填土方量分别为7290。8m³。弃土用铲车配合自卸式汽车运至35里以外的弃土区,换填土方采用山石土，铲车配合辗压机及分层辗压，山石土源来自30里以外的小山坡，全部土石方须外采.四、施工方案一、设备选择根据本工程的地勘资料和施工组织总设计工期安排的基础工程施工工期,以及本工程招标文件和合同文件对质量的要求，结合我司的施工经验和设备配置能力，该工程机械钻孔灌注桩成孔采用旋挖钻机钻孔成孔，钻机设备暂选用2台中联重科280型旋挖钻机，根据情况调整增加。机械钻孔灌注桩混凝土工程采用近距离的商品凝土的搅拌站供应混凝土，满足机械钻孔灌注桩施工需要。二、机械钻孔灌注桩施工1、机械钻孔灌注桩施工工艺流程图-3-施工准备清楚障碍物放样定位钻机定位制浆埋设护筒选择钻进参数钻进成孔泥浆循环清孔泥浆外运运送钢筋笼下钢筋笼制作钢筋笼下导管检查拼接导管2。机械钻孔灌注桩施工1.施工准备及技术准备（1）工程开工前,组织相关施工人员熟悉施工图及相关技术规范、规程；由项目技术负责人对相关施工...
