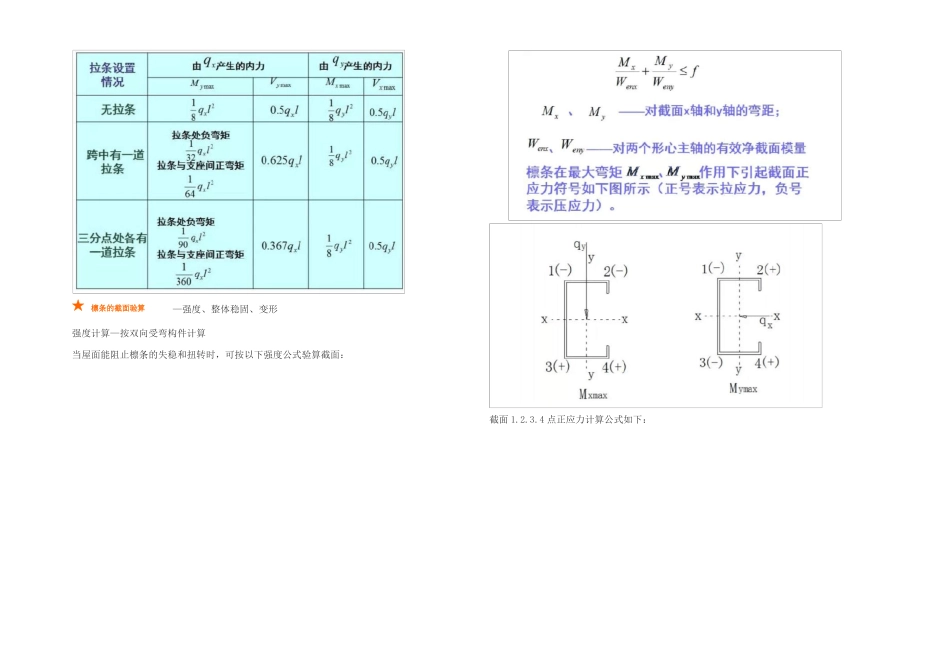

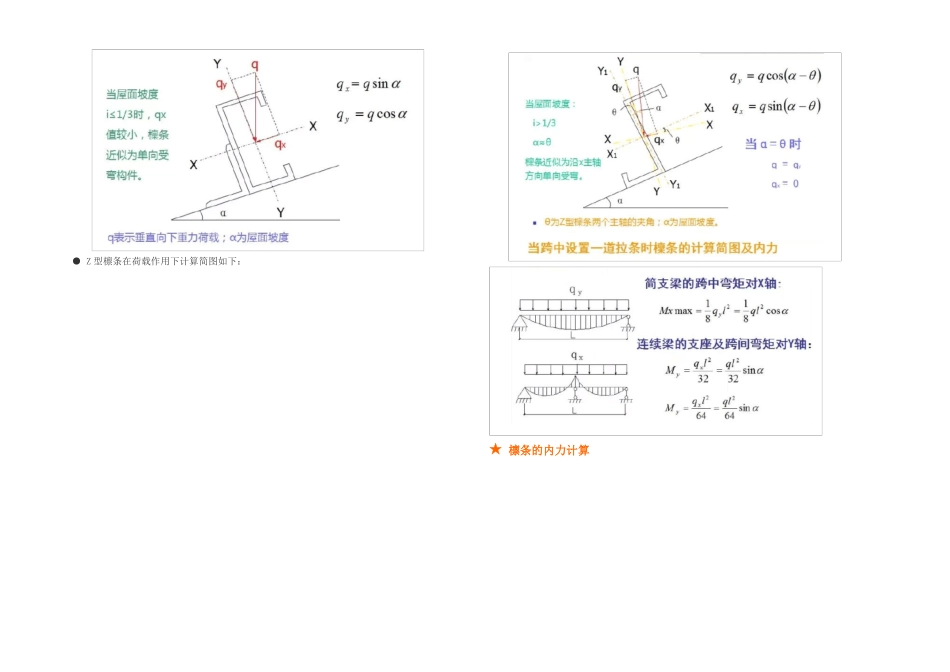

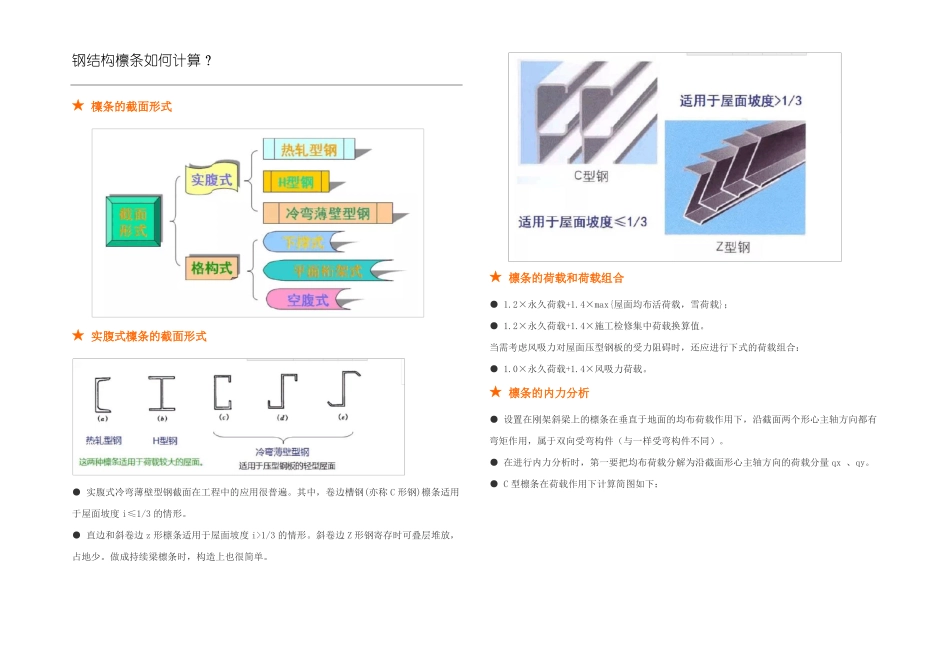

钢结构檩条如何计算？★檁条的截面形式★实腹式檁条的截面形式●实腹式冷弯薄壁型钢截面在工程中的应用很普遍。其中，卷边槽钢(亦称C形钢)檩条适用于屋面坡度i≤1/3的情形。●直边和斜卷边z形檩条适用于屋面坡度i>1/3的情形。斜卷边Z形钢寄存时可叠层堆放，占地少。做成持续梁檩条时，构造上也很简单。★檩条的荷载和荷载组合●1.2×永久荷载+1.4×max{屋面均布活荷载，雪荷载}；●1.2×永久荷载+1.4×施工检修集中荷载换算值。当需考虑风吸力对屋面压型钢板的受力阻碍时，还应进行下式的荷载组合：●1.0×永久荷载+1.4×风吸力荷载。★檩条的内力分析●设置在刚架斜梁上的檩条在垂直于地面的均布荷载作用下，沿截面两个形心主轴方向都有弯矩作用，属于双向受弯构件（与一样受弯构件不同）。●在进行内力分析时，第一要把均布荷载分解为沿截面形心主轴方向的荷载分量qx、qy。●C型檩条在荷载作用下计算简图如下：Z型檩条在荷载作用下计算简图如下：★檩条的内力计算●★檩条的截面验算—强度、整体稳固、变形强度计算—按双向受弯构件计算当屋面能阻止檩条的失稳和扭转时，可按以下强度公式验算截面：截面1.2.3.4点正应力计算公式如下：★整体稳固计算当屋面不能阻止檩条的侧向失稳和扭转时(如采纳扣合式屋面板时)，应按稳固公式验算截面：★变形计算实腹式檩条应验算垂直于屋面方向的挠度。对卷边槽形截面的两头简支檩条：对Z形截面的两头简支檩条：★允许挠度[v]按下表取值★檁条的构造要求●当檩条跨度大于4m时，应在檩条间跨中位置设置拉条。当檩条跨度大6m时，应在檩条跨度三分点处各设置一道拉条。●拉条的作用是避免檩条侧向变形和扭转而且提供x轴方向的中间支点。此中间支点的力需要传到刚度较大的构件为此，需要在屋脊或檐口处设置斜拉条和刚性撑杆。★拉条和撑杆的布置●当风吸力超过屋面永久荷载时，横向力的指向相反。现在Z形钢檀条的斜拉条需要设置在屋脊处，而卷边槽钢檩条那么需设在屋檐处。●因此，为了兼顾两种情形，在风荷载大的地域或是在屋檐和屋脊处都设置斜拉条，或是把横拉条和斜拉条都做成能够既承拉力又承压力的刚性杆。●拉条通经常使用圆钢做成，圆钢直径不宜小于10mm。圆钢拉条可设在距檩条上翼缘1／3腹板高度范围内。●当在风吸力作用下檩条下翼缘受压时，屋面宜用自攻螺钉直接与檩条连接，拉条宜设在下翼缘周围。●为了兼顾无风和有风两种情形，可在上、下翼缘周围交替布置。拉条、撑杆与檩条的连接见图所示，斜拉条可弯折，也可不弯折。前一种方式要求弯折的直线长度不超过15mm，后一种方式那么需要通过斜垫板或角钢与檩条连接。实腹式檩条可通过檩托与刚架斜梁连接，檩托可用角钢和钢板做成，檩条与檩托的连接螺栓不该少于2个，并沿檩条高度方向布置，见以下图。设置檩托的目的是为了阻止檩条端部截面的扭转，以增强其整体稳固性。当采纳扣合式屋面板时，拉条的设置依照檩条的稳固计算确信。刚性撑杆可采纳钢管、方钢或角钢做成，通常按压杆的刚度要求选择截面:[λ]≤200★拉条的计算拉条为檩条的平面外支承点，因此拉条所受拉力即为檩条经受的水平荷载。拉条支承处支座反力为：拉条所需要的截面面积计算公式：★檁条设计－小结一、依照受力特点，檁条应按双向受弯构件进行内力计算和截面设计。二、檁条在进行内力分析时，内力计算与拉条的布置有关，当布置一道或两道拉条时，在水平荷载qx作用下按两跨或三跨持续梁计算。3.拉条布置应考虑风荷载阻碍，按实际受力计算拉条截面，并知足构造要求。
