政道路工程工序工艺流程图VIP免费

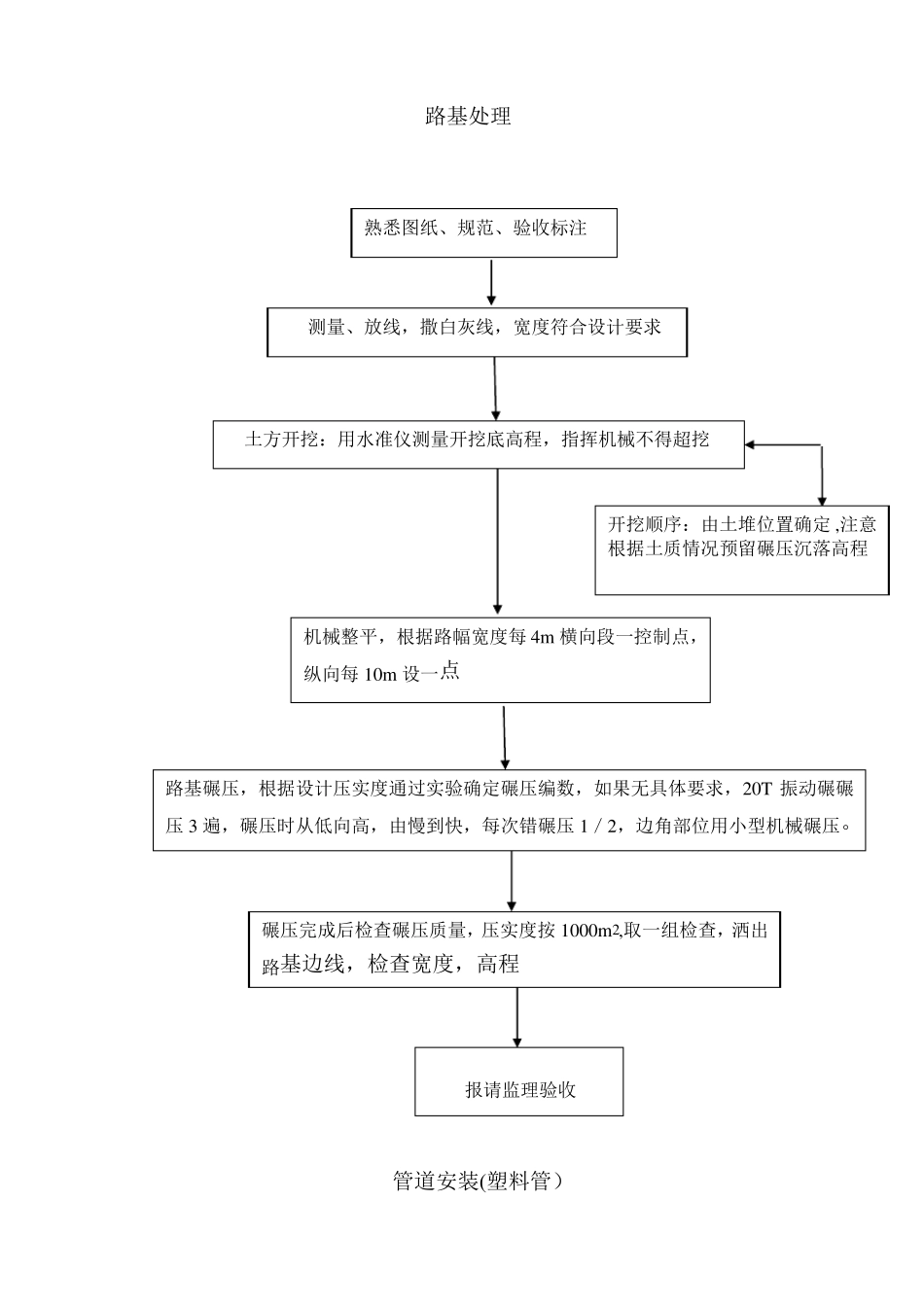

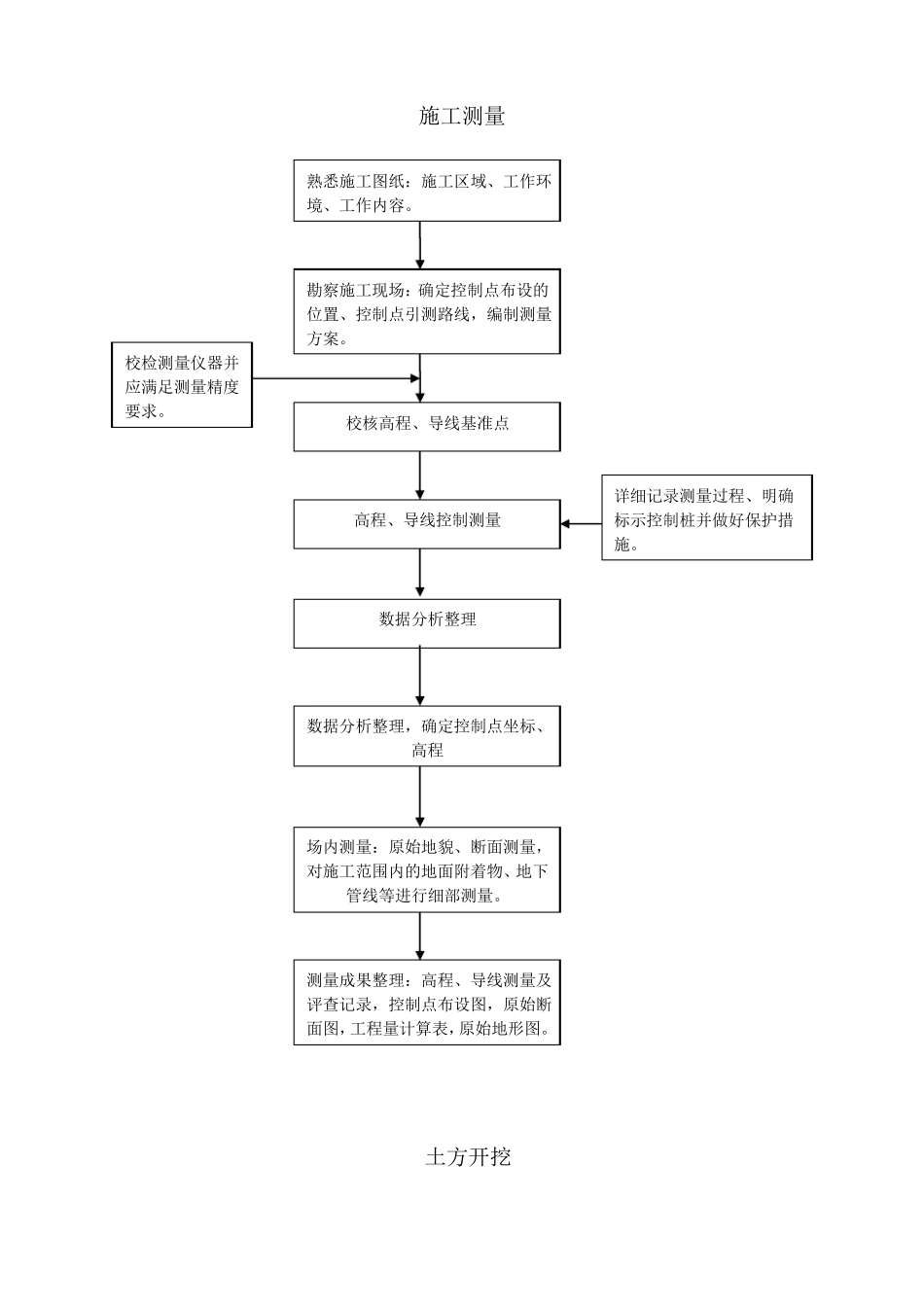

施工测量熟悉施工图纸：施工区域、工作环境、工作内容。勘察施工现场：确定控制点布设的位置、控制点引测路线，编制测量方案。校检测量仪器并应满足测量精度要求。校核高程、导线基准点高程、导线控制测量详细记录测量过程、明确标示控制桩并做好保护措施。数据分析整理数据分析整理，确定控制点坐标、高程场内测量：原始地貌、断面测量，对施工范围内的地面附着物、地下管线等进行细部测量。测量成果整理：高程、导线测量及评查记录，控制点布设图，原始断面图，工程量计算表，原始地形图。土方开挖路基处理熟悉图纸、规范、验收标注测量、放线，撒白灰线，宽度符合设计要求土方开挖：用水准仪测量开挖底高程，指挥机械不得超挖开挖顺序：由土堆位置确定,注意根据土质情况预留碾压沉落高程机械整平，根据路幅宽度每4m横向段一控制点，纵向每10m设一点路基碾压，根据设计压实度通过实验确定碾压编数，如果无具体要求，20T振动碾碾压3遍，碾压时从低向高，由慢到快，每次错碾压1／2，边角部位用小型机械碾压。碾压完成后检查碾压质量，压实度按1000m2,取一组检查，洒出路基边线，检查宽度，高程报请监理验收管道安装(塑料管）熟悉图纸，施工规范、图集测量放线3:7灰土垫层15cm砂垫层，务实排管予留工作坑宽50cm人工下管是应轻抬轻放严禁损伤管材管道安装（混凝土管）管安装专人施工，专人检查，管道直顺，管口接缝严密熟悉图纸,施工规范检查管道中线、标高、固定管道用砂测量放线，确定检查井位,并用木桩定位检查管道中线、标高、固定管道用砂按土方回填质量要求施工检查分层管道基础3：7灰土垫层，混凝土垫层施工复核灰土垫层上标高，人工修整，施放管道中线按照每节管道长度及井位进行排管,安放管枕下管时要有专人指挥，吊管时要保证管身水平管道安装时注意橡胶圈，安装时不得扭曲距管口1cm位置每段完成后，检查中线标高及时调整，合格后进行下段安装模板拆除清理，混凝土强度达到后3天进行回填管道固定管床混凝土浇筑土方回填（管沟）熟悉图纸、规范回填土料中不得有砼、砖块、树根等杂物，且回填土粒径不大于5cm，如机械下土时要控制好下土量，不得超下.1、模板支设前一定要清理,保证管床下无土块等杂物。2、模板的支设宽度高度符合设计要求。3、模板支设一定要稳固。4、砼浇筑,人工入仓，两侧均匀进行。5、振动时,振动棒要垂直插入，不得在同一位置长时间停留.回填高程测量（顶面高程控制）作业段划分不超过100米在管沟两侧用木桩标汇出每层回填的厚度，以便于检查利用夯蛙回填每层回填的虚铺厚度为20cm,夯实遍数3~4遍，利用立式夯，回填每层虚铺厚度为15cm管道两侧回填高差不得大于50cm，回填时应避免碰撞,以免损坏管道。分段分层回填非砼管道回填土料为砂土或中粗砂,回填时每20cm一层,用平板振动，每层夯实3遍，回填时砂要适量加水.分段作业时要留茬，且新旧茬相接时要错台作业,留茬长度为高差。压实度检测按照设计要求及规范规定（每作业段每层一组，一组3个点,不超过100米）检查井井筒周围用3：7灰土回填至顶面，回填宽度为70cm检查井砌筑及闭水试验熟悉图纸、图集规范，砖标号、砂浆标号施工放线、确定井位，砌筑排活（砖湿水、砂过筛)井室砌筑，爬梯安装，砂浆饱满，位置、布距、灰缝密实井壁抹灰，两遍排活，表面光滑，无砂眼、裂缝井底清理干净，急流槽砼浇筑振捣密实，注意处理好管口无阴角管沟土方开挖管沟土方开挖了解地下管线，联系机关单位，地面标识养护1～2天，专人负责保持表面湿润熟悉图纸，规范规定闭水试验确定开挖方案.机械、人员、车辆，开挖顺序，开挖方向、车辆路线，警示标志,基坑维护等.掌握:1、规范规定的允许超挖深度。2、开挖宽度是否允许超挖。①不允许：人工配合修整②允许：超挖多少为宜(不增加工程量，不影响后续工程施工，有利于工程施工。支护设施、安全维护、材料，警示标志。按图纸施放开挖平面尺寸，用白灰线标高按管材长度确定可调井位置确定开挖方案。机械、人员、车辆,开挖顺序，开挖方向、车辆路线，警示标志，基坑维护等.指挥机械开挖如雨季施工应考虑利用检查井位位置，做为集水井，便于排水。堆土时必须切断地面水进入管沟的路线...
