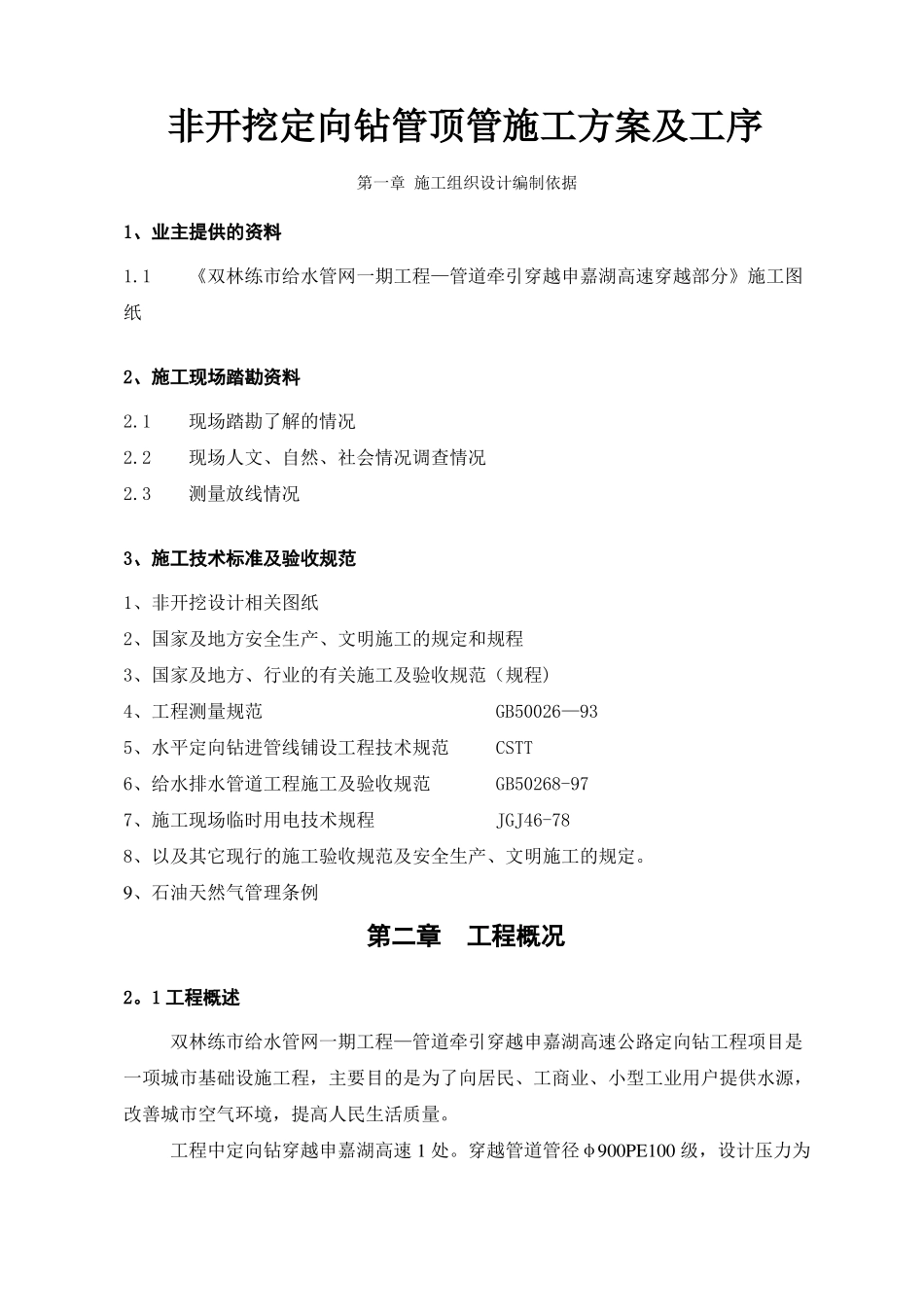

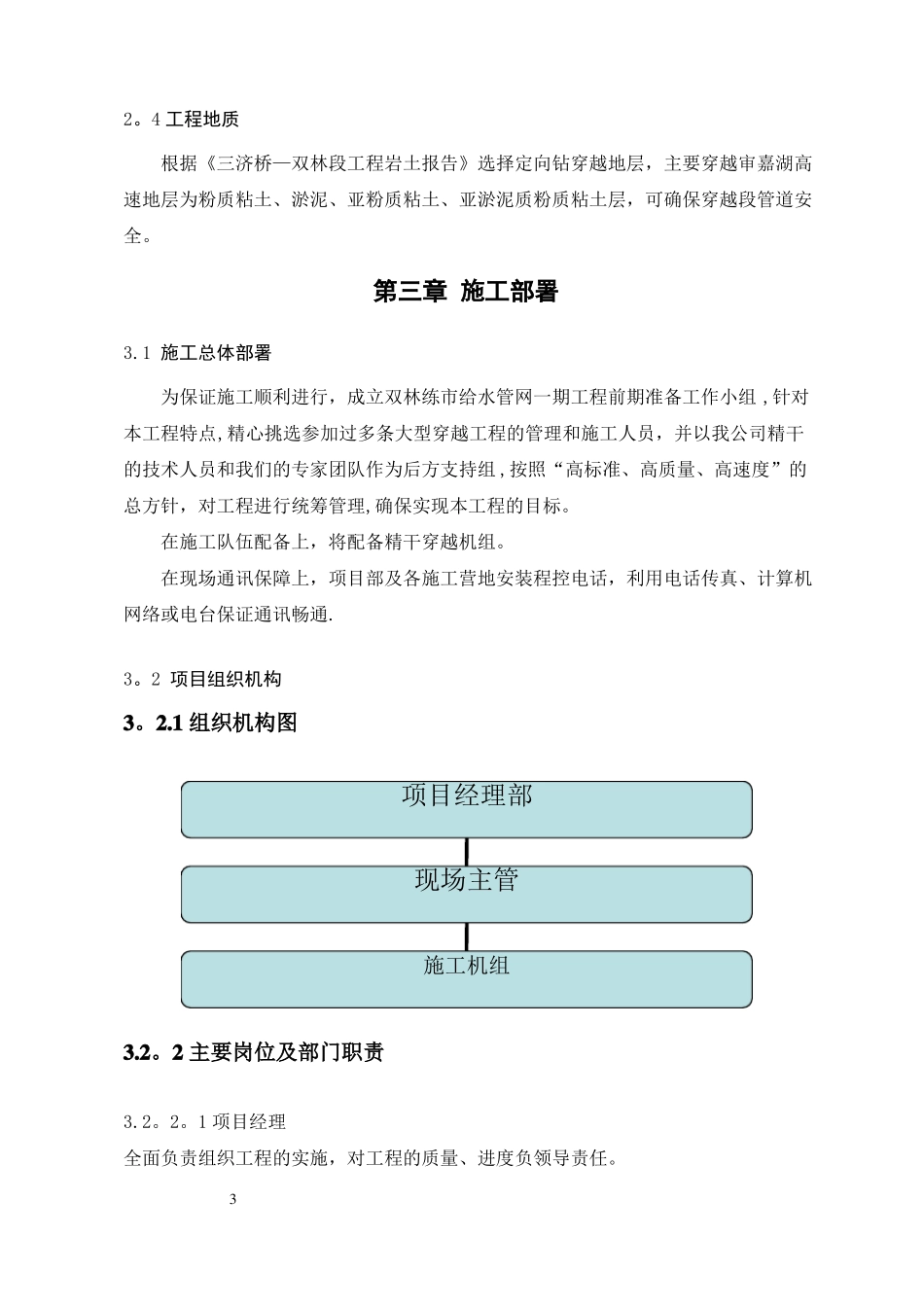

非开挖定向钻管顶管施工方案及工序第一章施工组织设计编制依据1、业主提供的资料1.1纸2、施工现场踏勘资料2.12.22.3现场踏勘了解的情况现场人文、自然、社会情况调查情况测量放线情况《双林练市给水管网一期工程—管道牵引穿越申嘉湖高速穿越部分》施工图3、施工技术标准及验收规范1、非开挖设计相关图纸2、国家及地方安全生产、文明施工的规定和规程3、国家及地方、行业的有关施工及验收规范（规程)4、工程测量规范GB50026—935、水平定向钻进管线铺设工程技术规范CSTT6、给水排水管道工程施工及验收规范GB50268-977、施工现场临时用电技术规程JGJ46-788、以及其它现行的施工验收规范及安全生产、文明施工的规定。9、石油天然气管理条例第二章工程概况2。1工程概述双林练市给水管网一期工程—管道牵引穿越申嘉湖高速公路定向钻工程项目是一项城市基础设施工程，主要目的是为了向居民、工商业、小型工业用户提供水源，改善城市空气环境，提高人民生活质量。工程中定向钻穿越申嘉湖高速1处。穿越管道管径φ900PE100级，设计压力为1。0MPa,长度约164米，材质为PE给水管，采用热熔焊接。管线出入土点见示意图标注2.2施工难点现依据图纸实地放样及现场情况交底，难点如下（附图）：1、高速北端管线的146米处下方埋设DN350mm成品油管道，管底埋设深度为2.15m。2、高速北端管线的167米处下方埋设DN1016mm天然气管道，管底埋设深度为3米。3、在管道中心线两侧各5米范围内取土、挖塘、修渠、修建养殖水场,排放腐蚀性物质，堆放大宗物资，采石、盖房、建温室、垒家畜棚圈、修筑其他建筑物、构筑物或者种植深根植物的，成品油管道和天然气管道部门要求我们后续施工的自来水管道在穿越他们的管道交叉时要求深度为原地面下方10m.4、高速公路北端出土点后方20m有一条村建道路，宽8m,村委会要求我们自来水管道一次性穿过村建道路。2.3方案调整本次穿越管道设计为De900×53。3PE管长164米，出土角8°。根据现场放样情况及各方提出的建议，确保穿越申嘉湖高速下方深度达到12m以上，成品油及天然气管道交叉时深度须在原地面下方10m处，以及要求穿过后方村建道路。结合我施工单位的实力，做如下调整：在原设计的基础上相应增加76m，变更后管道总长为240m，De900给水管道距离DN350成品油管道净距离为7米，De900给水管道距离DN1016天然气管道净距离为5。67米，上述难点都能确保满足。(末页附图）22。4工程地质根据《三济桥—双林段工程岩土报告》选择定向钻穿越地层，主要穿越审嘉湖高速地层为粉质粘土、淤泥、亚粉质粘土、亚淤泥质粉质粘土层，可确保穿越段管道安全。第三章施工部署3.1施工总体部署为保证施工顺利进行，成立双林练市给水管网一期工程前期准备工作小组,针对本工程特点,精心挑选参加过多条大型穿越工程的管理和施工人员，并以我公司精干的技术人员和我们的专家团队作为后方支持组,按照“高标准、高质量、高速度”的总方针，对工程进行统筹管理,确保实现本工程的目标。在施工队伍配备上，将配备精干穿越机组。在现场通讯保障上，项目部及各施工营地安装程控电话，利用电话传真、计算机网络或电台保证通讯畅通.3。2项目组织机构3。2.1组织机构图项目经理部现场主管施工机组3.2。2主要岗位及部门职责3.2。2。1项目经理全面负责组织工程的实施，对工程的质量、进度负领导责任。3组织编制项目施工实施计划,确保按期完工.组织对全体施工人员进行质量及安全培训。组织制定项目经济责任制及其它制度，并确保其实施。组织调动各施工单位的人员、设备,解决施工中的重大问题。组织协调和业主、监理、地方及其他施工单位的关系。3.2。2。2现场主管负责项目施工组织与现场管理。参与项目重大问题的讨论与决策。组织各项施工准备工作。按项目实施计划组织现场施工，组织解决现场施工问题.组织协调各部施工，合理调配施工力量，组织平衡、调整施工计划。参与组织竣工检查、验收,组织编制保投产计划，并组织实施.对工程、质量安全、经营、计划、控制、采办等工作进行专业管理。参与项目重大问题的讨论与决策。组织对施工人员进行质量、培训。组织编制项目施工实施计划、质量管理计划、HSE管理计划及保证...
