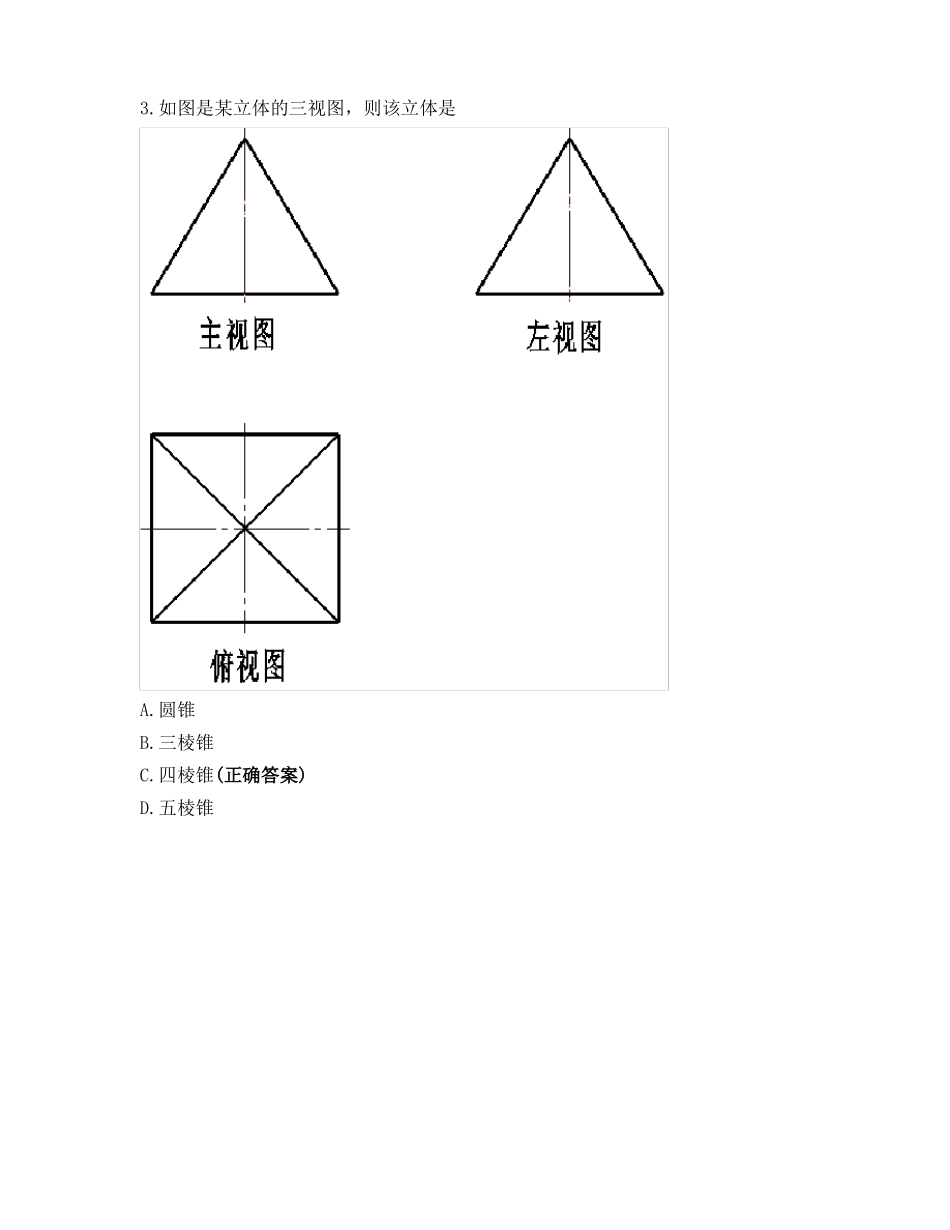

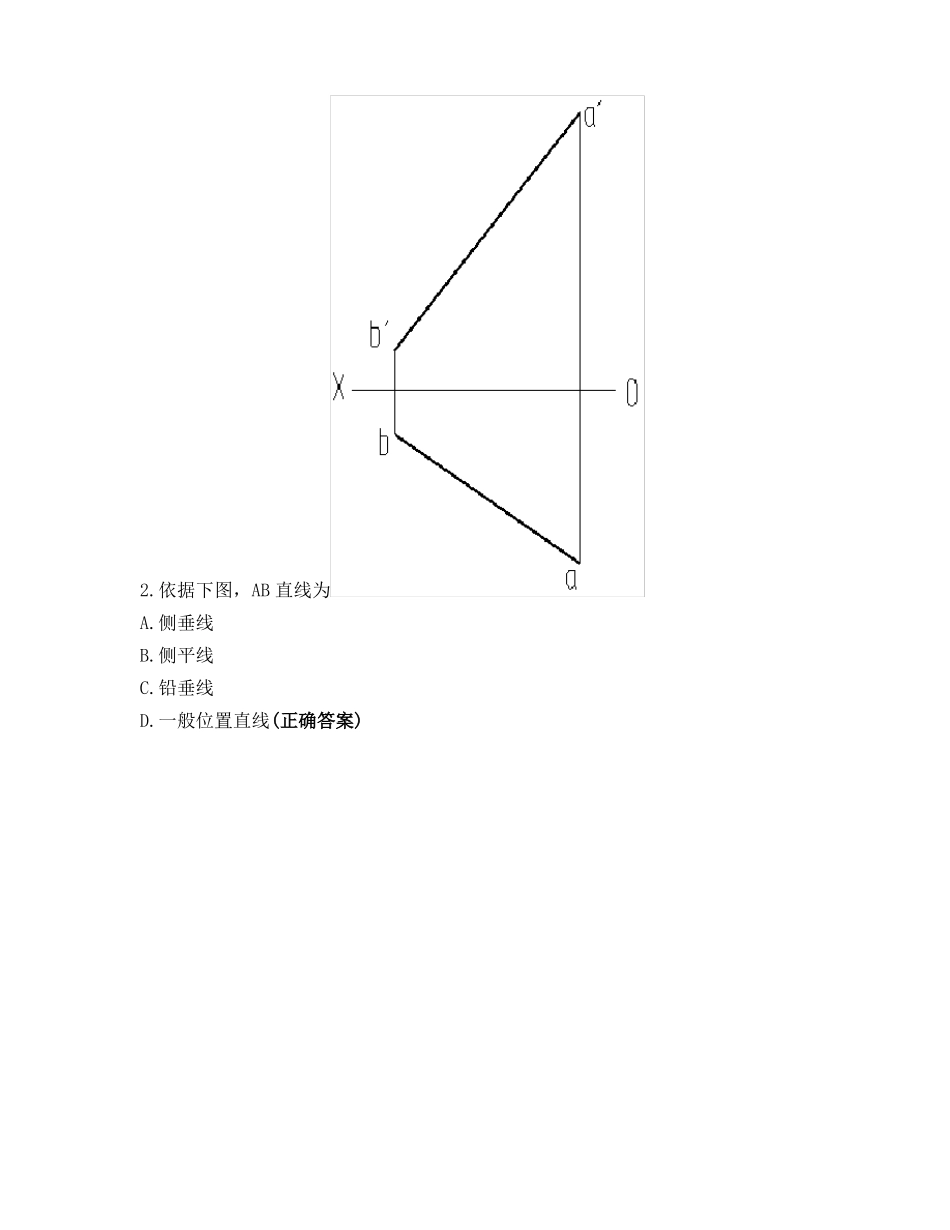

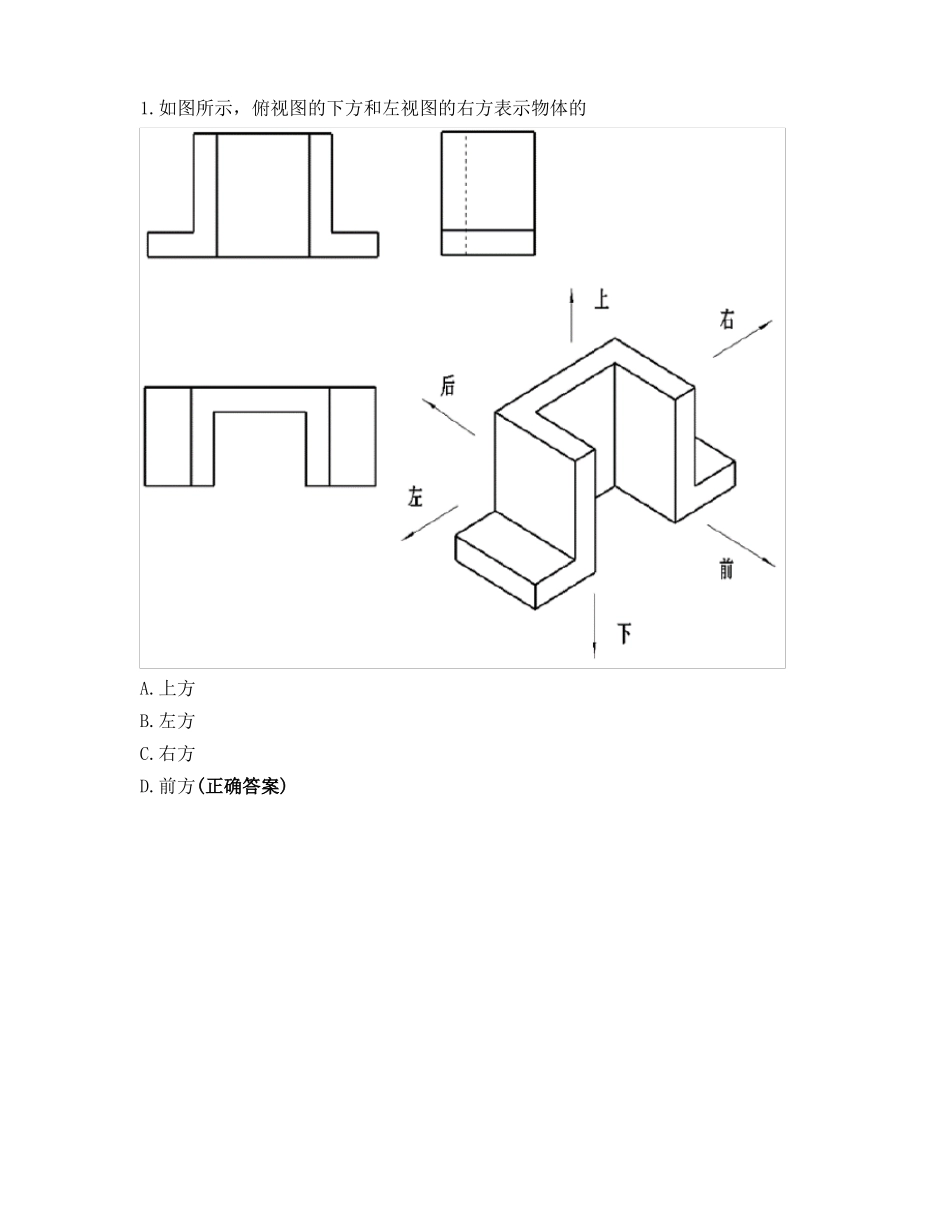

1.如图所示，俯视图的下方和左视图的右方表示物体的A.上方B.左方C.右方D.前方(正确答案)2.依据下图，AB直线为A.侧垂线B.侧平线C.铅垂线D.一般位置直线(正确答案)3.如图是某立体的三视图，则该立体是A.圆锥B.三棱锥C.四棱锥(正确答案)D.五棱锥4.根据如图所示的立体示意图和三视图，AB是A.水平线B.侧平线(正确答案)C.侧垂线D.正平线5.如下图所示为空间点A到三个投影面的投影图，点A到侧面W的距离为（）坐标。A.X(正确答案)B.YC.ZD.R6.根据平面的投影特性，ΔABC是A.侧平面B.正垂面(正确答案)C.铅垂面D.正平面7.依据平面的投影特性，□DEFG是A.侧平面(正确答案)B.正垂面C.铅垂面D.正平面8.依据下图，直线EF为A.侧垂线(正确答案)B.正平线C.铅垂线D.水平线9.如图是某几何体的三视图，则该几何体是A.正方体B.圆锥体C.圆柱体(正确答案)D.球体10.根据如图所示的立体示意图和三视图，AC是A.正平线B.侧平线C.水平线(正确答案)D.侧垂线11.标题栏一般位于图纸的A.左下角B.右下角(正确答案)C.上方D.下方12.正等轴测图的轴间角为A.120度(正确答案)B.60度C.90度D.30度13.圆弧连接时连接弧与已知线段的关系是A.相交B.相离C.相切(正确答案)D.重合14.标题栏中的文字方向为A.向上B.向下C.向右D.看图方向(正确答案)15.用半径为R的圆弧外接直径分别为R1R2的已知圆弧，需求连接圆弧圆心，当以O1为圆心时，要以（）为半径画弧。A.R+R1(正确答案)B.R-R1C.R+R2D.R-R216.在加工零件时，要根据A.零件图(正确答案)B.装配图C.三视图D.草图17.与侧面垂直，与其它两个投影面平行的直线，称为A.侧垂线(正确答案)B.铅垂线C.正垂线D.水平线18.某正圆锥锥高20mm，底圆半径为5mm，则锥度为A.1:4(正确答案)B.4：1C.1：2D.2：119.本课程的主要内容不包括A.制图基本知识和技能B.零件图的识读C.装配图的识读D.机械传动(正确答案)20.侧垂线的三面投影中，积聚为一点的投影为A.水平投影B.侧面投影(正确答案)C.正面投影D.轴测面21.若采用5：1的比例在途中绘制了一个半径为50mm的圆，则圆的实际直径为A.10mm(正确答案)B.25mmC.20mmD.250mm22.机械制图中一般不标注单位，默认单位是A.mm(正确答案)B.cmC.mD.dm23.下列投影法中不属于平行投影法的是A.中心投影法(正确答案)B.正投影法C.斜投影法D.交叉投影法24.幅面代号为A0的图纸，其长短边尺寸分别是A.1189mm841mm(正确答案)B.841mm594mmC.420mm297mmD.297mm210mm25.用已知半径的圆弧连接两已知直线时，要确定A.圆心位置B.切点位置C.圆心位置和切点位置(正确答案)D.直线长度26.与三个投影面都倾斜的直线称为A.投影面的平行线B.投影面的垂直线C.一般位置直线(正确答案)D.特殊位置直线27.在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为A.0.5B.1(正确答案)C.2D.1.528.不留装订边时，图框边宽e为A.5mmB.5cm(正确答案)C.10mmD.10cm29.1:2是（）的比例。A.放大B.缩小(正确答案)C.不优先采用D.尽量不用30.画正等轴测图的XY轴时，为了保证轴间角，一般用（）三角板绘制。A.30°(正确答案)B.45°C.90°D.都可以31.垂直于W面并与HV面倾斜的平面为A.侧垂面(正确答案)B.侧平面C.正平面D.正垂面32.与H面垂直，与其它两个投影面倾斜的平面，这样的平面称为A.正垂面B.正平面C.水平面D.铅垂面(正确答案)33.物体上互相平行的线段，轴测投影之间相互A.平行(正确答案)B.垂直C.重合D.交错34.在利用等分圆周作正多边形的过程中不常用的工具是A.丁字尺B.圆规C.三角板D.钢直尺(正确答案)35.机械制图中通常采用两种线宽，粗细线的比例为A.1:2B.2:1(正确答案)C.1：3D.3：136.图样所标注的尺寸，未另加说明时，则指A.所示机件的最后完工尺寸(正确答案)B.所示机件的原料尺寸C.所示机件的加工中尺寸D.所示机件的粗加工尺寸37.俯视图反映零件的（）的相对位置关系。A.上下和左右B.前后和左右(正确答案)C.前后和上下D.深浅和上下38.点B的正面投影b′到投影轴OX的距离等于空间点B到()的距离。A.H面(正确答案)B.V面C.W面D.XOZ面39.正等轴测图中，为了作图方便，轴向伸缩系数一般取A.3B.2C.1(正确答案)D.440.物体上一平面平行于投影面，其投影反映正投影的A.实形性(正确答案)B.类似性C.积聚...
