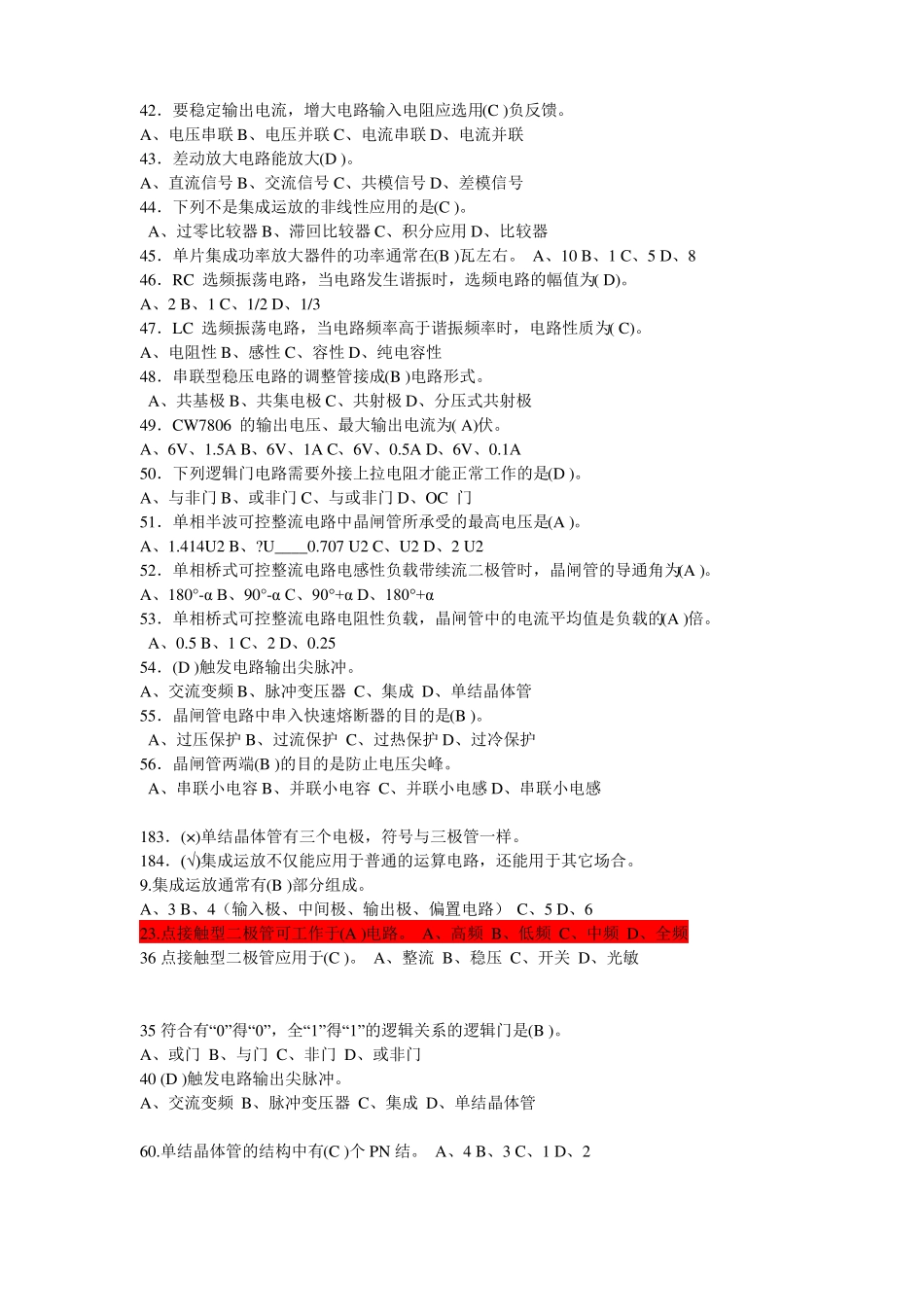

电子线路装调维修1.三端稳压集成电路的应用2.RC阻容放大电路原理3.晶闸管、单结晶体管的结构与参数4.单结晶体管触发电路原理5.单相晶闸管整流电路原理37.符合有“1”得“0”，全“0”得“1”的逻辑关系的逻辑门是（D）.A.或门B与门C.非门D.或非门38.晶体管型号KS20-8中的8表示(A)A.允许的最高电压800VB.允许的最高电压80VC.允许的最高电压8VD.允许的最高电压8kV39.双向晶闸管是（A）半导体结构。A.四层B.五层C.三层D.两层40.单结晶体管的结构中有(B)个基极。A、1B、2C、3D、441.单结晶体管两个基极的文字符合是（D）。A.C1、C2B.D1、D2C.E1、E2D.B1、B242.理想集成运放输出电阻为(C)A.10ΏB.100ΏC.0D.1KΏ43.分压式偏置共射放大电路，稳定工作点效果受（C）影响。A.RCB.RBC.RED.Uce44.固定偏置共射放大电路出现截止失真，是(B)。A、RB偏小B、RB偏大C、Rc偏小D、Rc偏大45.为了增加带负载能力，常用共集电极放大电路的（B）特性。A.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小46.共射极放大电路的输出电阻比共基极放大电路的输出电阻是(B)。A.大B.小C.相等D.不定47.能用于传递交流信号且具有阻抗匹配的耦合方式是(B)。A、阻容耦合B、变压器耦合C、直接耦合D、电感耦合48.要稳定输出电流，增大电路输入电阻应选用(C)负反馈。A、电压串联B、电压并联C、电流串联D、电流并联49．差动放大电路能放大(D)。A、直流信号B、交流信号C、共模信号D、差模信号50．下列不是集成运放的非线性应用的是(C)。A、过零比较器B、滞回比较器C、积分应用D、比较器51．音频集成功率放大器的电源电压一般为（A）伏。A.5B.10C.5~8D.652.RC选频振荡电路，能测试电路振荡的放大电路的放大倍数至少为（B）。A.10B.3C.5D.2053.串联型稳压电路的取样电路与负载的关系为(B)连接。A.串联B.并联C.混连D.星型54.三端集成稳压器件CW317的输出电压为（D）伏。A.1.25B.5C.20D.1.25~3755．下列逻辑门电路需要外接上拉电阻才能正常工作的是(D)。A、与非门B、或非门C、与或非门D、OC门56.单相半波可控整流电路中晶闸管所承受的最高电压是(A)。A、1.414U2B、0.707U2C、U2D、2U257．单相半波可控整流电路电阻性负载，控制角α=900时，输出电压Ud是（B）。A.0.45U2B.0.225U20.5C.U2D.U258.单相桥式可控整流电路电感性负载带续流二极管时，晶闸管的导通角为（A）。A.1800-αB.900-αC.900+αD.1800+α59．单结晶体管触发电路的同步电压信号来自(A)。A.负载两端B.晶闸管C.整流电源D.脉冲变压器60.晶闸管电路串入小电感的目的是(A)。A.防止尖峰电流B.防止尖峰电压C.产生触发脉冲D.产生自感电动势61..晶闸管两端并联压敏电阻的目的是实现(D)。A、防止冲击电流B、防止冲击电压C、过流保护D、过压保护166.（√）二极管由一个PN结，两个引脚、封装组成。167.（×）稳压管的符号和普通二极管的符号是相同的。168.（×）晶体管可以把小电流放大成大电流。169.（×）负反馈能改善放大电路的性能指标，但放大倍数并没有收到影响。176.（×）TTL逻辑门电路的高电平、低电平与CMOS逻辑门电路的高、低电平值是一样的。177.（√）双向晶闸管一般用于交流调压电路。178.（×）集成运放只能应用于普通的运算电路。179.（×）振荡电路当电路达到谐振时，回路的等效阻抗最大。35．单结晶体管的结构中有(B)个基极。A、1B、2C、3D、436．集成运放输入电路通常由(D)构成。A、共射放大电路B、共集电极放大电路C、共基极放大电路D、差动放大电路37．固定偏置共射极放大电路，已知RB=300KΩ，RC=4KΩ，Vcc=12V，β=50，则UCEQ为(B)V。A、6B、4C、3D、838．分压式偏置共射放大电路，当温度升高时，其静态值IBQ会(B)。A、增大B、变小C、不变D、无法确定39．固定偏置共射放大电路出现截止失真，是(B)。A、RB偏小B、RB偏大C、Rc偏小D、Rc偏大40．多级放大电路之间，常用共集电极放大电路，是利用其(C)特性。A、输入电阻大、输出电阻大B、输入电阻小、输出电阻大C、输入电阻大、输出电阻小D、输入电阻小、输出电阻小41．输入电阻最小的放大电路是(C)。A、共射极放大电路B、共集电极放大电路C、共基极放大电路D、差动放大电路42．要稳定输出电流，增大电路...
