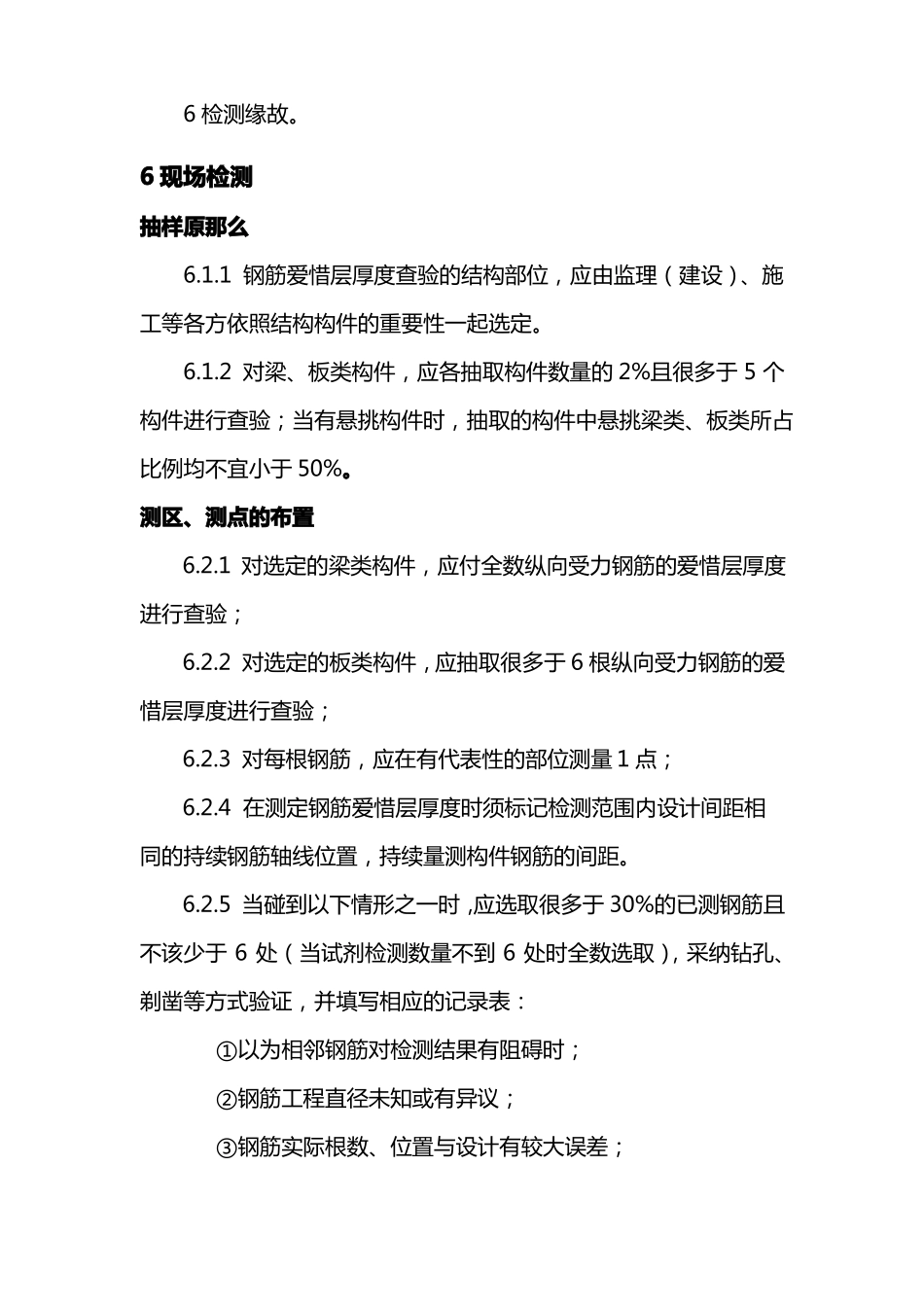

结构实体钢筋爱惜层厚度及间距检测1适用范围本作业指导书适用于混凝土结构及构件中钢筋间距和钢筋爱惜层厚度的现场检测。2执行标准GB50204-2002《混凝土结构工程施工质量验收标准》GB/T50344-2004《建筑结构检测技术标准》JGJ/T152-2020《混凝土中钢筋检测技术规程》3仪器设备钢筋位置测定仪。4检测目的检测混凝土结构及构件中钢筋的间距和混凝土爱惜层厚度。5资料搜集在检测前，应该搜集以下资料：1工程名称、结构及构件名称和相应的钢筋设计图纸；2建设、设计施工及监理单位名称；3混凝土中含有的铁磁性物质；4检测部位钢筋品种、牌号、设计规格、设计爱惜层厚度和间距，结构构件中预留管道、金属预埋件等；5施工记录等相关资料；6检测缘故。6现场检测抽样原那么6.1.1钢筋爱惜层厚度查验的结构部位，应由监理（建设）、施工等各方依照结构构件的重要性一起选定。6.1.2对梁、板类构件，应各抽取构件数量的2%且很多于5个构件进行查验；当有悬挑构件时，抽取的构件中悬挑梁类、板类所占比例均不宜小于50%。测区、测点的布置6.2.1对选定的梁类构件，应付全数纵向受力钢筋的爱惜层厚度进行查验；6.2.2对选定的板类构件，应抽取很多于6根纵向受力钢筋的爱惜层厚度进行查验；6.2.3对每根钢筋，应在有代表性的部位测量1点；6.2.4在测定钢筋爱惜层厚度时须标记检测范围内设计间距相同的持续钢筋轴线位置，持续量测构件钢筋的间距。6.2.5当碰到以下情形之一时，应选取很多于30%的已测钢筋且不该少于6处（当试剂检测数量不到6处时全数选取），采纳钻孔、剃凿等方式验证，并填写相应的记录表：①以为相邻钢筋对检测结果有阻碍时；②钢筋工程直径未知或有异议；③钢筋实际根数、位置与设计有较大误差；④钢筋和混凝土材质与校准试件有显著不同。技术指标依据《混凝土结构工程施工质量验收标准》GB50204-2002，关于纵向受力钢筋爱惜层厚度的许诺误差，梁类构件为+10mm,-7mm；板类构件许诺误差为+8mm,-5mm。受力钢筋的间距许诺误差为+10mm,-10mm。仪器操作6.4.1仪器连接用信号电缆连接主机和探头，将插头固定螺丝旋紧。每次改换探头应在开机前连接好，以便仪器判定探头。6.4.2开机和预设按【开/关】键，仪器开机，自动进入选项菜单。然后预设钢筋直径。6.4.3清零拿起探头放在空气中，离开砼构件表面和金属物至少30cm，按【测试】键，仪器检测界面所指的位置显示“”或“===”号时，清零完成。6.4.4钢筋位置及爱惜层厚度测定将探头平行于钢筋，放在测区起始位置砼表面，沿砼表面垂直钢筋方向移动探头，移动进程中，指示条增加，爱惜层厚度数值减小，说明探头正在向钢筋位置移动，当钢筋轴线和探头中心线重合时，指示条最长，爱惜层厚度最小，那个最小值确实是该根钢筋的爱惜层厚度，然后按【确信】键，保留一个钢筋的爱惜层厚度。同时，将钢筋的轴线位置标记出来。在测试完该测区钢筋爱惜层厚度后，依次量测出已经标记的相邻钢筋的间距。检测进程中注意事项6.5.1操作进程中仪器要轻拿轻放，严格依照仪器操作规程检测。6.5.2检测人员在检测进程中要注意平安，戴好平安帽。尤其在顶板检测等较高位置检测时，必需保证爬梯等辅助工具的稳固平安。6.5.3检测进程要做到文明施测。7评定应别离对梁类、板类构件纵向受力钢筋的爱惜层厚度和对梁类、板类构件纵向受力钢筋的钢筋间距进行评定。当全数钢筋爱惜层厚度查验的合格率为90%及以上时，钢筋爱惜层厚度的查验结果应判为合格。当全数钢筋爱惜层厚度查验的合格率小于90%但不小于80%，可再抽取相同数量的合格点率为90%及以上时，钢筋爱惜层厚度的查验结果仍应判为合格；每次抽样查验结果中不合格的最大误差均不该大于技术指标规定许诺误差的倍。检测钢筋间距时，可依如实际需要采纳画图方式给出结果。当同一构件检测钢筋很多于7根钢筋（6个距离）时，也可给出被测钢筋的最大间距、最小间距，并按下式计算钢筋平均间距：sm,isi1nin式中：sm,i-钢筋平均间距，精准至1mm;si-第i个钢筋间距，精准至1mm。8检测报告报告内容包括：1委托单位2建筑工程概况3设计单位、施工单位及监理单位名称4检测项目、检测方式及依据标准5抽样方案及数量6检测日期，报告日...
