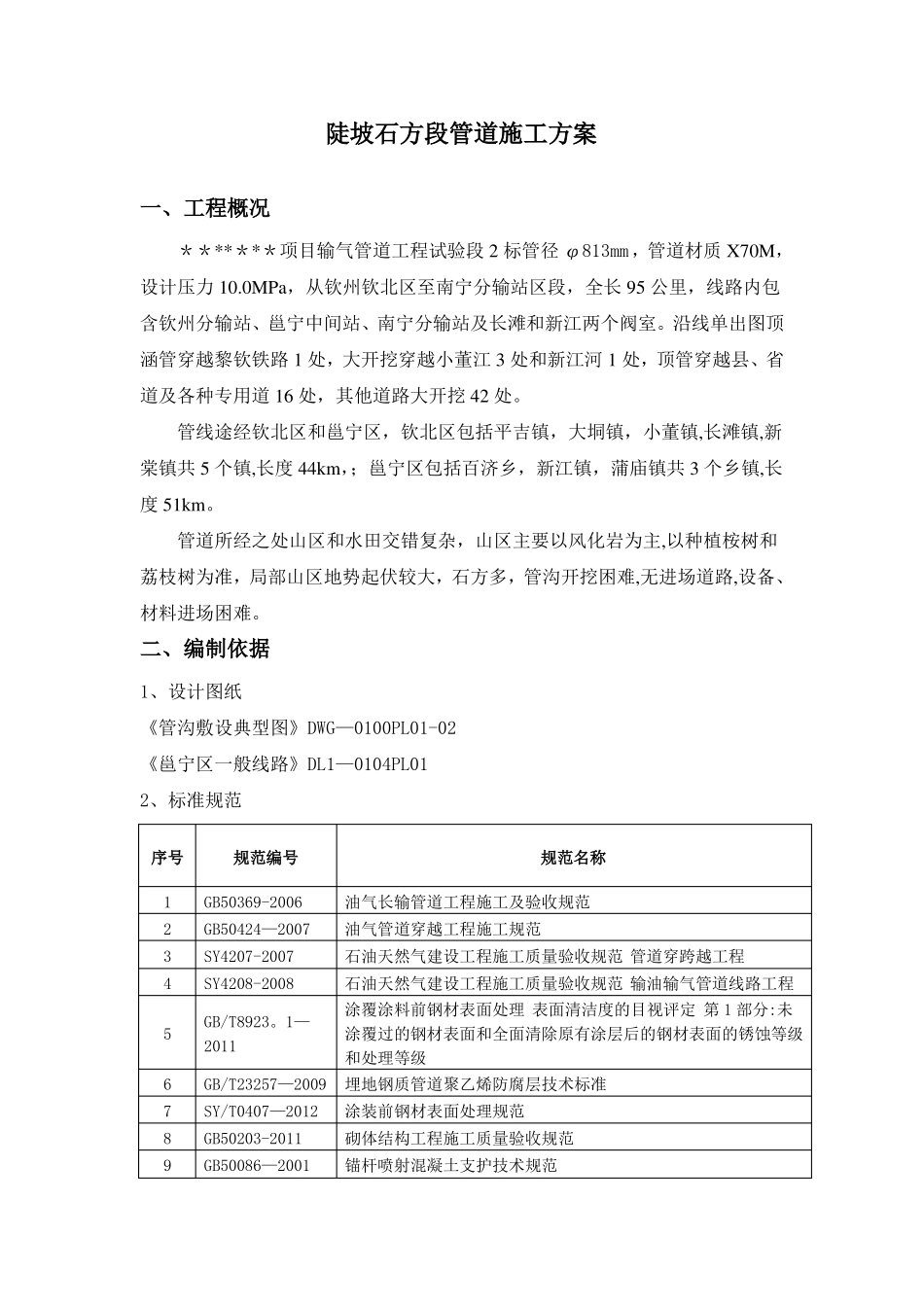

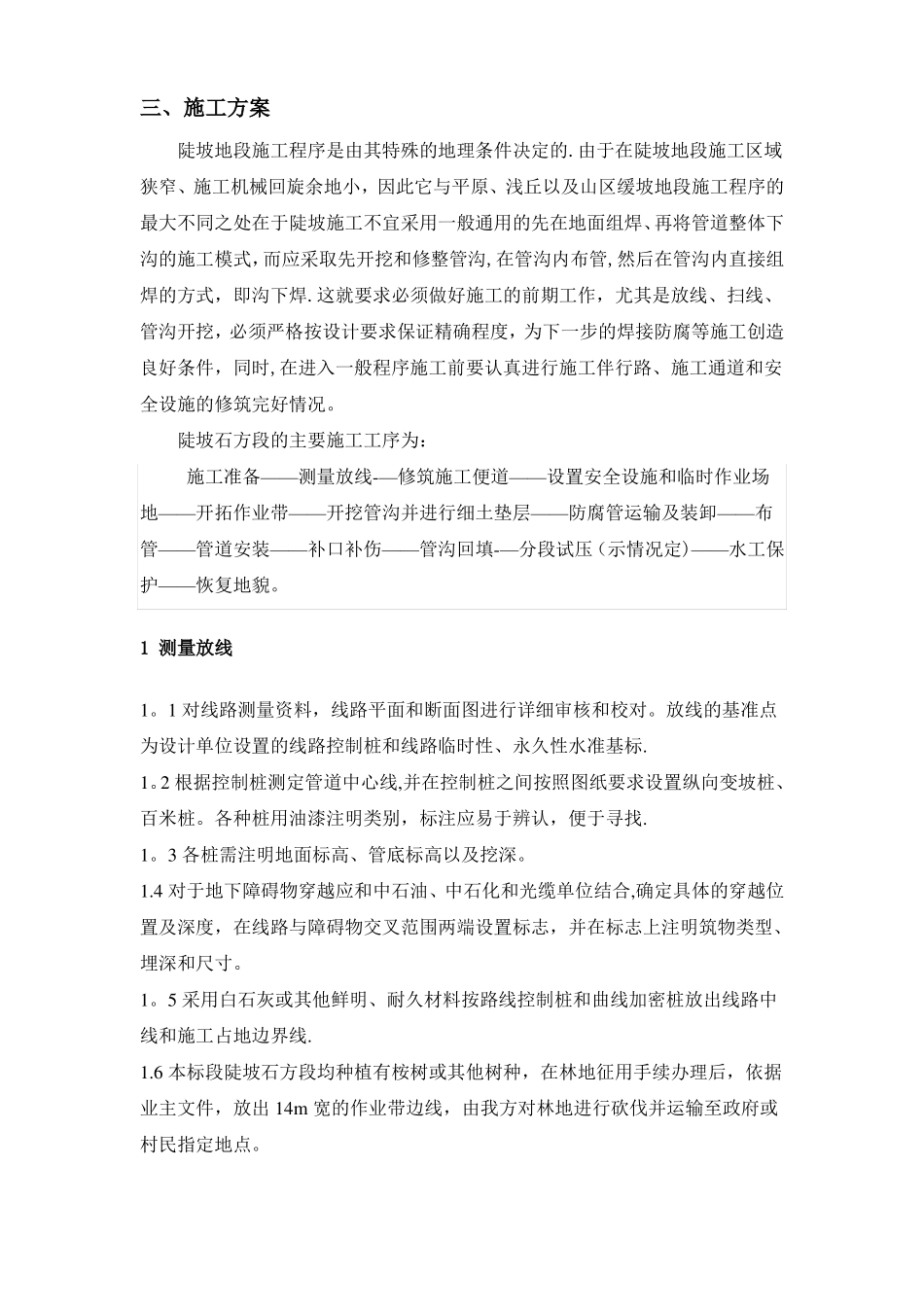

陡坡石方段管道施工方案一、工程概况＊＊**＊*＊项目输气管道工程试验段2标管径φ813mm，管道材质X70M，设计压力10.0MPa，从钦州钦北区至南宁分输站区段，全长95公里，线路内包含钦州分输站、邕宁中间站、南宁分输站及长滩和新江两个阀室。沿线单出图顶涵管穿越黎钦铁路1处，大开挖穿越小董江3处和新江河1处，顶管穿越县、省道及各种专用道16处，其他道路大开挖42处。管线途经钦北区和邕宁区，钦北区包括平吉镇，大垌镇，小董镇,长滩镇,新棠镇共5个镇,长度44km，；邕宁区包括百济乡，新江镇，蒲庙镇共3个乡镇,长度51km。管道所经之处山区和水田交错复杂，山区主要以风化岩为主,以种植桉树和荔枝树为准，局部山区地势起伏较大，石方多，管沟开挖困难,无进场道路,设备、材料进场困难。二、编制依据1、设计图纸《管沟敷设典型图》DWG—0100PL01-02《邕宁区一般线路》DL1—0104PL012、标准规范序号123456789规范编号GB50369-2006GB50424—2007SY4207-2007SY4208-2008GB/T8923。1—2011规范名称油气长输管道工程施工及验收规范油气管道穿越工程施工规范石油天然气建设工程施工质量验收规范管道穿跨越工程石油天然气建设工程施工质量验收规范输油输气管道线路工程涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分:未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级涂装前钢材表面处理规范砌体结构工程施工质量验收规范锚杆喷射混凝土支护技术规范GB/T23257—2009埋地钢质管道聚乙烯防腐层技术标准SY/T0407—2012GB50203-2011GB50086—2001三、施工方案陡坡地段施工程序是由其特殊的地理条件决定的.由于在陡坡地段施工区域狭窄、施工机械回旋余地小，因此它与平原、浅丘以及山区缓坡地段施工程序的最大不同之处在于陡坡施工不宜采用一般通用的先在地面组焊、再将管道整体下沟的施工模式，而应采取先开挖和修整管沟,在管沟内布管,然后在管沟内直接组焊的方式，即沟下焊.这就要求必须做好施工的前期工作，尤其是放线、扫线、管沟开挖，必须严格按设计要求保证精确程度，为下一步的焊接防腐等施工创造良好条件，同时,在进入一般程序施工前要认真进行施工伴行路、施工通道和安全设施的修筑完好情况。陡坡石方段的主要施工工序为：施工准备——测量放线-—修筑施工便道——设置安全设施和临时作业场地——开拓作业带——开挖管沟并进行细土垫层——防腐管运输及装卸——布管——管道安装——补口补伤——管沟回填-—分段试压（示情况定)——水工保护——恢复地貌。1测量放线1。1对线路测量资料，线路平面和断面图进行详细审核和校对。放线的基准点为设计单位设置的线路控制桩和线路临时性、永久性水准基标.1。2根据控制桩测定管道中心线,并在控制桩之间按照图纸要求设置纵向变坡桩、百米桩。各种桩用油漆注明类别，标注应易于辨认，便于寻找.1。3各桩需注明地面标高、管底标高以及挖深。1.4对于地下障碍物穿越应和中石油、中石化和光缆单位结合,确定具体的穿越位置及深度，在线路与障碍物交叉范围两端设置标志，并在标志上注明筑物类型、埋深和尺寸。1。5采用白石灰或其他鲜明、耐久材料按路线控制桩和曲线加密桩放出线路中线和施工占地边界线.1.6本标段陡坡石方段均种植有桉树或其他树种，在林地征用手续办理后，依据业主文件，放出14m宽的作业带边线，由我方对林地进行砍伐并运输至政府或村民指定地点。测量放线1。7对于岩石段,用测量仪器定位,每20m用油漆（红色）在岩石表面做标记,标记位置尽量选择在凸起、醒目、空旷的岩石表面上。对于转角桩，在其周围醒目的位置进行栓桩，以便校合原桩位。2便道修筑2。1施工便道的修筑原则施工便道的选择，应首选原先小路,对其进行拓宽、推填、垫平、碾压、加固.其次选择新建,新建施工便道尽量沿台地缓坡设置。使其在承载力和宽度方面路面达到平整、坚实、无垮塌隐患,保证达到车辆、机械安全通行的要求。施工便道的宽度一般4m.2。2在有纵向坡度的陡坡上修筑施工便道和作业带时，要求如下：采用修盘山路或沿管道中心线修“之”字形道路的方式减缓坡度,使纵向坡度尽量控制在20°以下,转弯半径不小于18m,以满足经改造后的小型运管...
