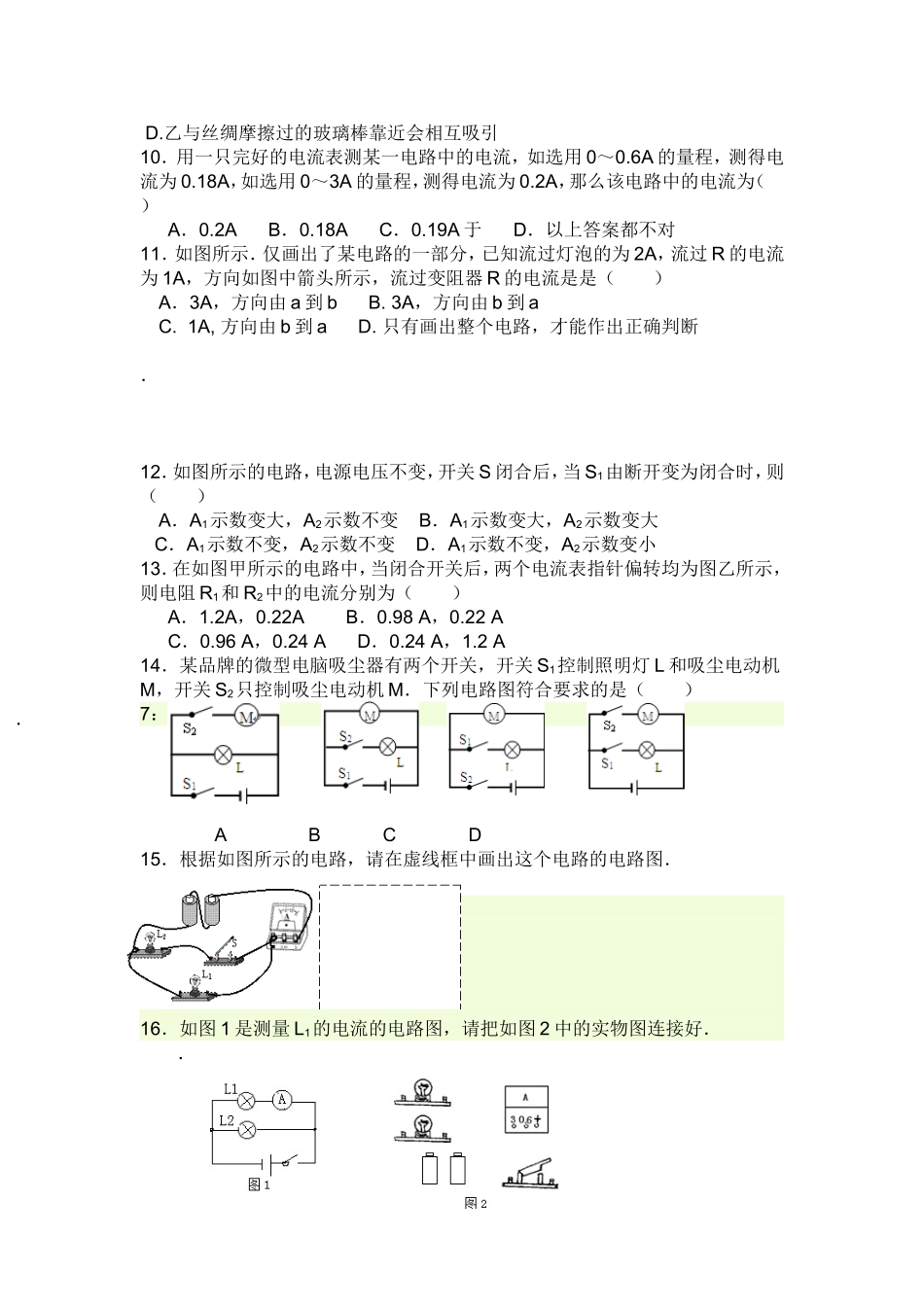

电流和电路训练题姓名__________1．如图所示电路中：（1）若使L1、L2串联，则应闭合开关______，断开开关________；（2）若使L1、L2并联，则应闭合开关_________，断开开关____________（3）如果只闭合S1而断开S2、S3，则_______灯亮；（4）同时闭合开关______和_________是不允许的．图1图2图3图42．小明家中有一台冰箱，一台彩色电视机，一台洗衣机和两盏灯，正常工作时电流分别是1.7A，200mA，1.3A，0.18A和45mA，如果干路中的电流不允许超过5A，那么这些用电器______（选填“能”、“不能”）同时使用．原因是_____.3.九年级教学楼各间教室都安装了一个扬声器，上下课时它们总是同时放出铃声或音乐声，它们是______联（填“串”或“并”）,你判断的依据是______________.4．如图所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转．某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是（电流表的量程较大）___________,除用一根导线外还可以用_____________来检验.5．如图导线A处直径大于B处，如果通过导线A的电流为I1，通过导线B的电流为I2，则它们的大小关系是I1__________I2．（选填“＜”、“＞”或“=”）6．如图所示，验电器的金属箔片张开是因为____________种电荷互相排斥，用手接触验电器的金属球后箔片闭合，这说明人体是___________（选填“导体”或“绝缘体”）．如验电器是带负电的，则形成的瞬时电流方向是_____________7.一电路中有两个规格相同的灯泡,开关闭合两灯都发光,现用电流表测得电路中某一点电流为0.6A，则通过任一灯泡的电流可能是________A或_______A.8．某引爆装置如下图所示，起爆前定时开关S是闭合的,当设定的起爆时间一到定时开关S就会自动断开，起爆器工作,从而引爆.为使引爆装置停止工作，应在_______（填“a”或“b”）处剪断导线，拆除前起爆器上__________（填“有”或“没有”）电流通过．原因是_____________.9.甲、乙两种干燥的绝缘体，甲的原子核对核外电子的束缚能力较强，将它们互相摩擦后分开，下列叙述正确的是（）A.甲下带正电B.乙一定带负电C.甲与丝绸摩擦过的玻璃棒靠近会相互吸引D.乙与丝绸摩擦过的玻璃棒靠近会相互吸引10．用一只完好的电流表测某一电路中的电流，如选用0～0.6A的量程，测得电流为0.18A，如选用0～3A的量程，测得电流为0.2A，那么该电路中的电流为（）A．0.2AB．0.18AC．0.19A于D．以上答案都不对11．如图所示．仅画出了某电路的一部分，已知流过灯泡的为2A，流过R的电流为1A，方向如图中箭头所示，流过变阻器R的电流是是（）A．3A，方向由a到bB.3A，方向由b到aC.1A,方向由b到aD.只有画出整个电路，才能作出正确判断．12．如图所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则（）A．A1示数变大，A2示数不变B．A1示数变大，A2示数变大C．A1示数不变，A2示数不变D．A1示数不变，A2示数变小13．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A．1.2A，0.22AB．0.98A，0.22AC．0.96A，0.24AD．0.24A，1.2A14．某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．下列电路图符合要求的是（）7：10ABCD15．根据如图所示的电路，请在虚线框中画出这个电路的电路图．16．如图1是测量L1的电流的电路图，请把如图2中的实物图连接好．．．17．某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图中画出正确的连接方法．18．如图1所示的电路图，闭合开关后，电流表A2示数如图2甲所示为，电流表A1示数如图2乙所示为．试说明：（1）通过L1的电流是多少？（2）电流表A3应选择什么量程？19.如图所示的电路，当开关S闭合时，电流表A1、A2、A3的读数分别为0.18A、0.38A和0.68A，求通过灯L2和灯L3的电流大小20.如图所示的电路，开关闭合三灯都亮，电流表A1、A2、A3的示数分别为0.5A、0.4A、1.5A，求流过各灯的电流分别是多少...
