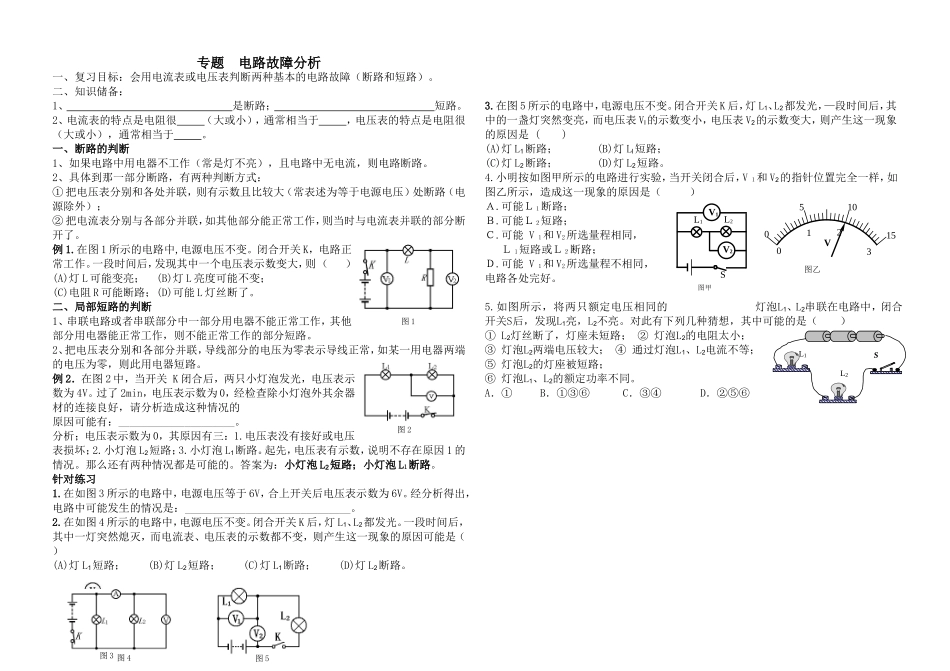

专题电路故障分析一、复习目标：会用电流表或电压表判断两种基本的电路故障（断路和短路）。二、知识储备：1、是断路；短路。2、电流表的特点是电阻很（大或小），通常相当于，电压表的特点是电阻很（大或小），通常相当于。一、断路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路断路。2、具体到那一部分断路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处断路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。例1.在图1所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮；(B)灯L亮度可能不变；(C)电阻R可能断路；(D)可能L灯丝断了。二、局部短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。例2．在图2中，当开关K闭合后，两只小灯泡发光，电压表示数为4V。过了2min，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。分析；电压表示数为0，其原因有三：1.电压表没有接好或电压表损坏；2.小灯泡L2短路；3.小灯泡L1断路。起先，电压表有示数，说明不存在原因1的情况。那么还有两种情况都是可能的。答案为：小灯泡L2短路；小灯泡L1断路。针对练习1.在如图3所示的电路中，电源电压等于6V，合上开关后电压表示数为6V。经分析得出，电路中可能发生的情况是：______________________________。2.在如图4所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）(A)灯L1短路；(B)灯L2短路；(C)灯L1断路；(D)灯L2断路。3.在图5所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是()(A)灯L1断路；(B)灯Ll短路；(C)灯L2断路；(D)灯L2短路。4.小明按如图甲所示的电路进行实验，当开关闭合后，V１和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是（）Ａ.可能Ｌ１断路；Ｂ.可能Ｌ２短路；Ｃ.可能V１和V2所选量程相同，Ｌ1短路或Ｌ２断路；Ｄ.可能V１和V2所选量程不相同，电路各处完好。5.如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是（）①L2灯丝断了，灯座未短路；②灯泡L2的电阻太小；③灯泡L2两端电压较大；④通过灯泡L1、L2电流不等；⑤灯泡L2的灯座被短路；⑥灯泡L1、L2的额定功率不同。A．①B．①③⑥C．③④D．②⑤⑥V2V1L2L1S图甲051015V0123图乙L1L2S图3图2图1图5图4
