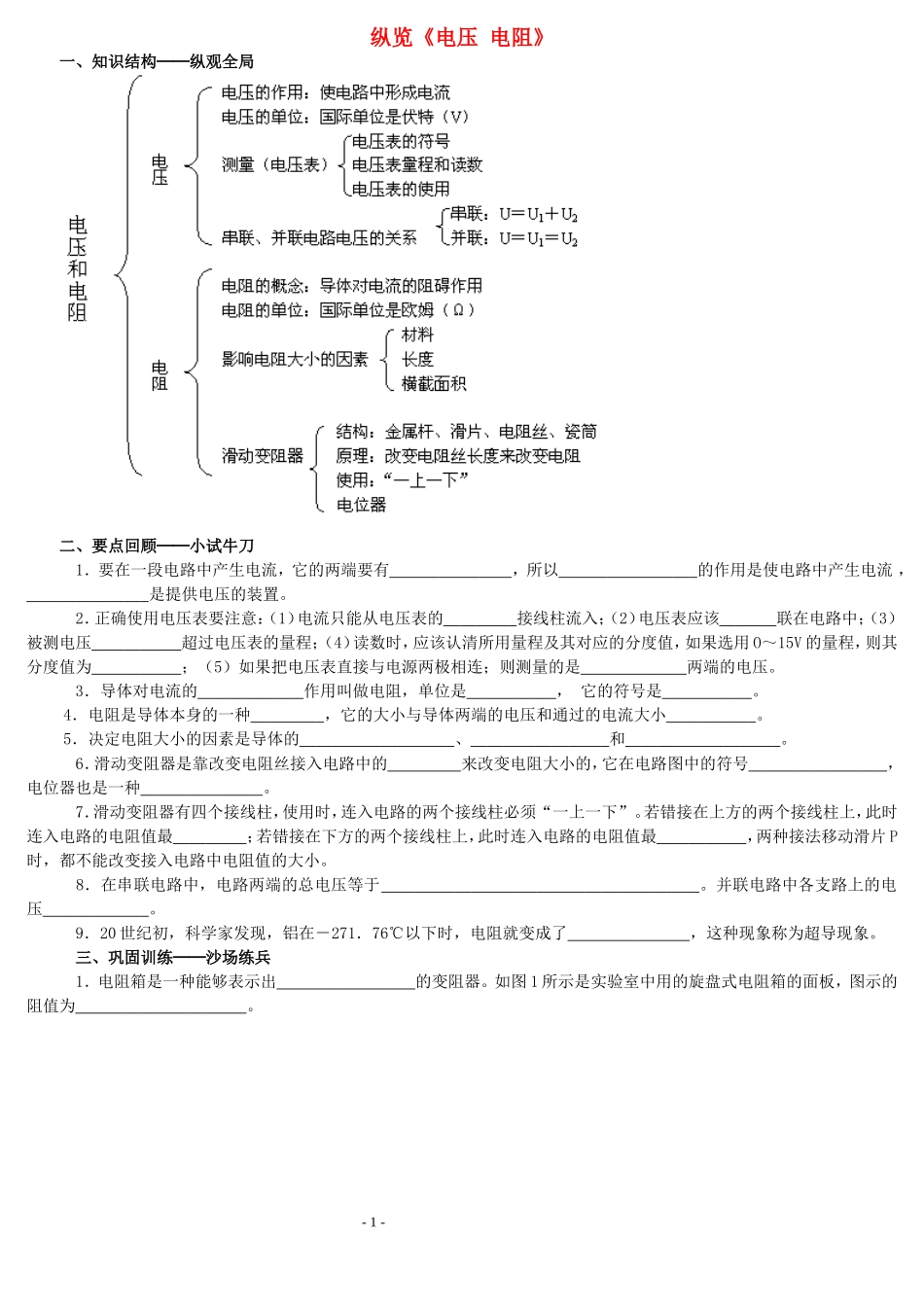

纵览《电压电阻》一、知识结构──纵观全局二、要点回顾──小试牛刀1．要在一段电路中产生电流，它的两端要有，所以的作用是使电路中产生电流，是提供电压的装置。2．正确使用电压表要注意：（1）电流只能从电压表的接线柱流入；（2）电压表应该联在电路中；（3）被测电压超过电压表的量程；（4）读数时，应该认清所用量程及其对应的分度值，如果选用O～15V的量程，则其分度值为；（5）如果把电压表直接与电源两极相连；则测量的是两端的电压。3．导体对电流的作用叫做电阻，单位是，它的符号是。4．电阻是导体本身的一种，它的大小与导体两端的电压和通过的电流大小。5．决定电阻大小的因素是导体的、和。6．滑动变阻器是靠改变电阻丝接入电路中的来改变电阻大小的，它在电路图中的符号，电位器也是一种。7．滑动变阻器有四个接线柱，使用时，连入电路的两个接线柱必须“一上一下”。若错接在上方的两个接线柱上，此时连入电路的电阻值最；若错接在下方的两个接线柱上，此时连入电路的电阻值最，两种接法移动滑片P时，都不能改变接入电路中电阻值的大小。8．在串联电路中，电路两端的总电压等于。并联电路中各支路上的电压。9．20世纪初，科学家发现，铝在－271．76℃以下时，电阻就变成了，这种现象称为超导现象。三、巩固训练──沙场练兵1．电阻箱是一种能够表示出的变阻器。如图1所示是实验室中用的旋盘式电阻箱的面板，图示的阻值为。-1-2．某滑动变阻器上标有“5A100Ω”的字样。它表示：此变阻器电阻的变化范围是，允许通过的是5A。3．在图2所示的电路中，电阻R1、R2联的，电流表测量的是通过电阻的电流。4．滑动变阻器是通过改变电路中电阻丝的来改变电阻的元件。如图3所示，当把滑动变阻器的接线柱A与D接入电路时，要使变阻器连入电路部分的电阻值增大，则滑片P应向移动。5．有两根粗细不同的导线，已知粗段与细段的横截面积之比为2：1，把它们串联在电路中，当电流通过时，流过粗段导线的电流I1，与流过细段导线的电流I2之间的关系是（）A．I1>I2B．I1
