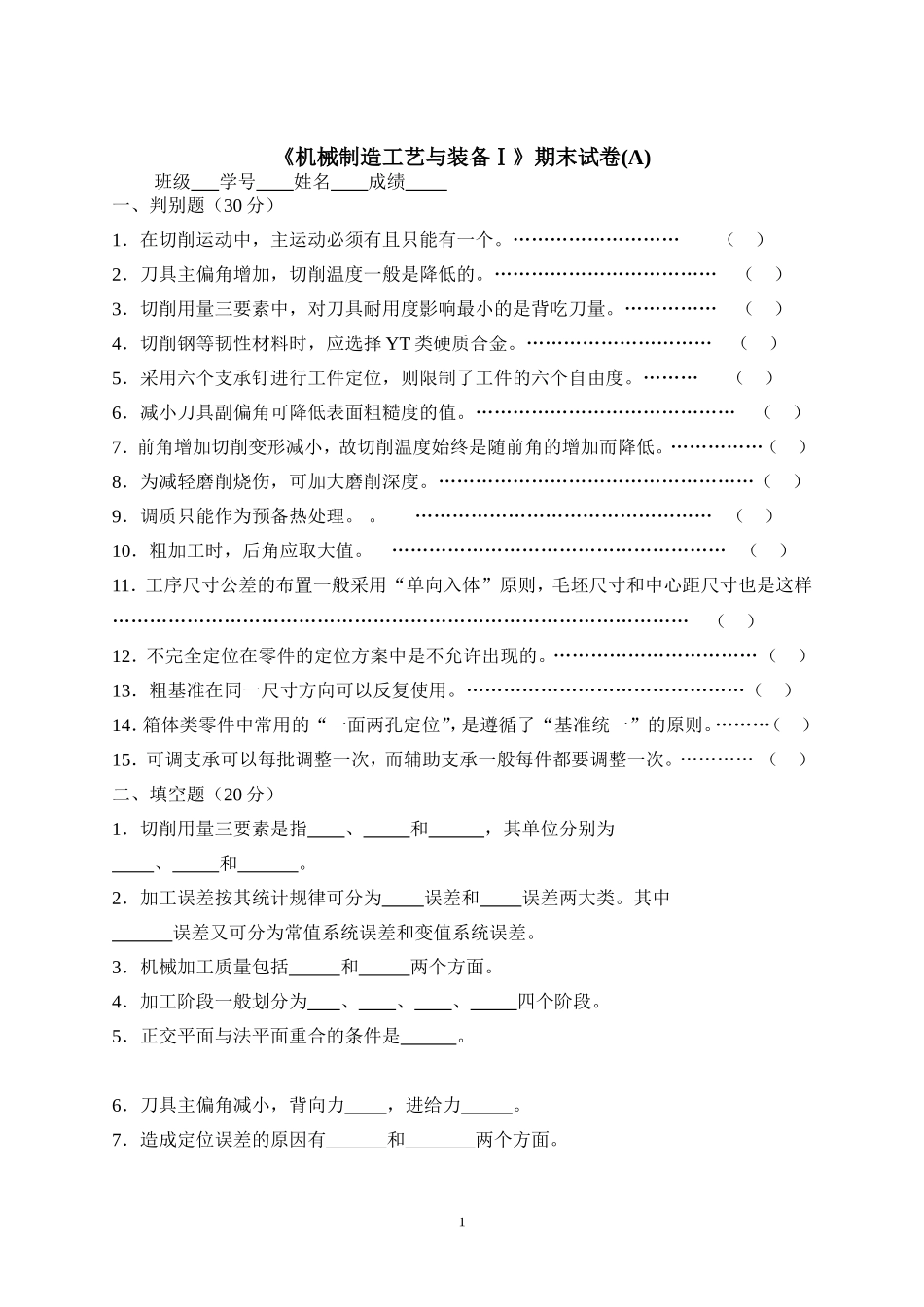

《机械制造工艺与装备Ⅰ》期末试卷(A)班级学号姓名成绩一、判别题（30分）1．在切削运动中，主运动必须有且只能有一个。………………………（）2．刀具主偏角增加，切削温度一般是降低的。………………………………（）3．切削用量三要素中，对刀具耐用度影响最小的是背吃刀量。……………（）4．切削钢等韧性材料时，应选择YT类硬质合金。…………………………（）5．采用六个支承钉进行工件定位，则限制了工件的六个自由度。………（）6．减小刀具副偏角可降低表面粗糙度的值。……………………………………（）7．前角增加切削变形减小，故切削温度始终是随前角的增加而降低。……………（）8．为减轻磨削烧伤，可加大磨削深度。……………………………………………（）9．调质只能作为预备热处理。。…………………………………………（）10．粗加工时，后角应取大值。………………………………………………（）11．工序尺寸公差的布置一般采用“单向入体”原则，毛坯尺寸和中心距尺寸也是这样…………………………………………………………………………………（）12．不完全定位在零件的定位方案中是不允许出现的。……………………………（）13．粗基准在同一尺寸方向可以反复使用。………………………………………（）14．箱体类零件中常用的“一面两孔定位”，是遵循了“基准统一”的原则。………（）15．可调支承可以每批调整一次，而辅助支承一般每件都要调整一次。…………（）二、填空题（20分）1．切削用量三要素是指、和，其单位分别为、和。2．加工误差按其统计规律可分为误差和误差两大类。其中误差又可分为常值系统误差和变值系统误差。3．机械加工质量包括和两个方面。4．加工阶段一般划分为、、、四个阶段。5．正交平面与法平面重合的条件是。6．刀具主偏角减小，背向力，进给力。7．造成定位误差的原因有和两个方面。1三、根据工件加工面的技术条件，指出工件定位应限制的自由度。（6分）(a)(b)四、在阶梯轴上铣槽，要求保证尺寸H、L。毛坯尺寸，D对于d的同轴度误差为0.04mm，定位方案如图所示。试求H、L尺寸的定位误差（V形块夹角为900）。（9分）五、工件尺寸如图所示，与的同轴度误差。欲钻孔O，2并保证尺寸，试分析计算下列定位方案的定位误差。（9分）工件图定位简图六、如图为箱体简图（图中只标有关尺寸），分析计算：（1）若两孔O1、O2分别都以M面为基准镗孔时，试标注两孔的工序尺寸。（2）检验孔距时，因80±0.08mm不便于直接测量,故选取测量尺寸为A1,试求工序尺寸A1及其上下偏差。（9分）3七、如图所示衬套，材料为20钢，内孔表面要求磨削后保证渗碳层深度为，试求：（1）磨削前精镗工序的工序尺寸及偏差；（2）精镗后热处理时渗碳层的深度尺寸及偏差。（9分）八、、编制下图零件加工的工艺路线。材料：铸铁。大批生产。写出工序号、工序名称、工序内容，定位基准，加工设备。（8分）4
