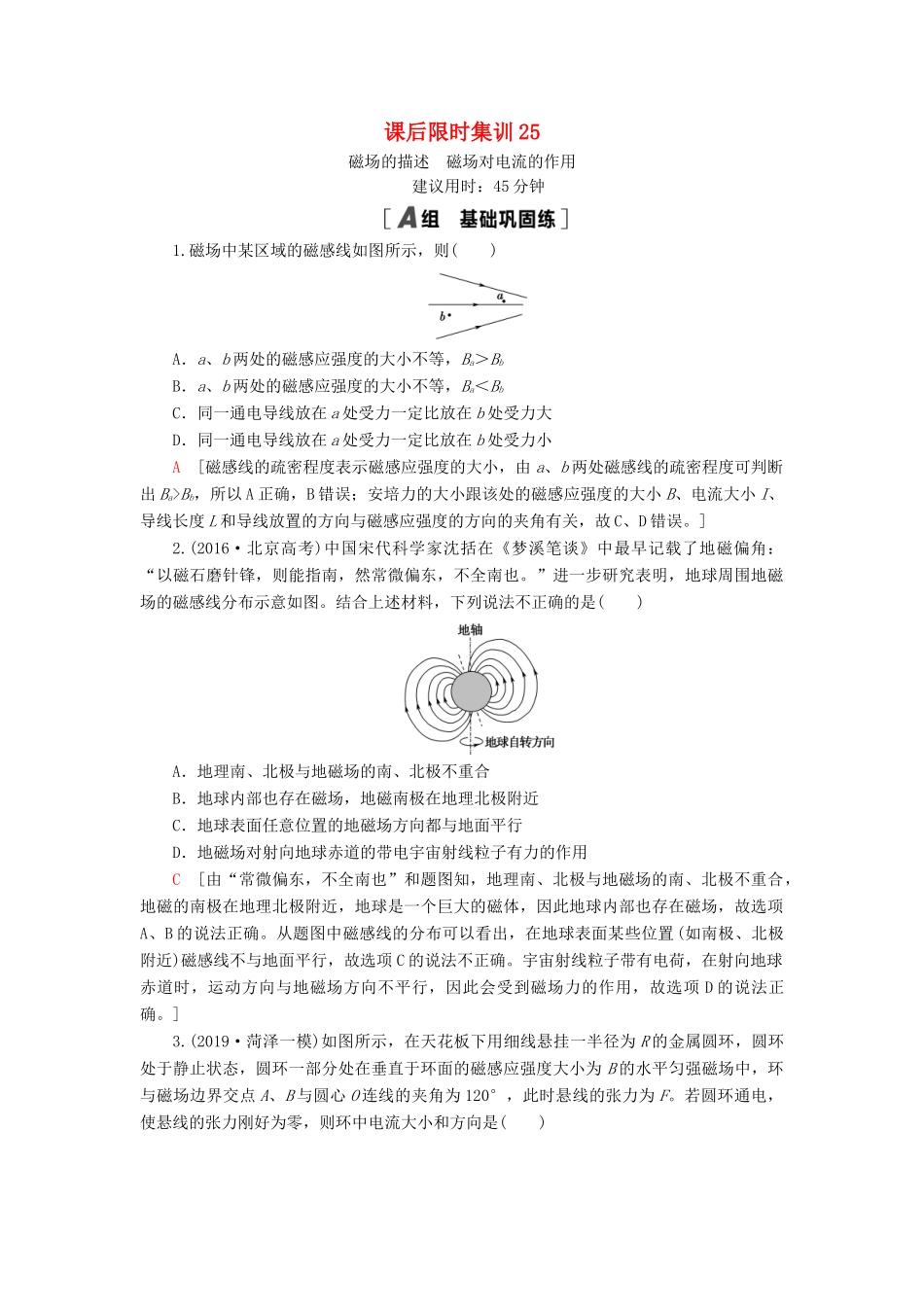

课后限时集训25磁场的描述磁场对电流的作用建议用时：45分钟1.磁场中某区域的磁感线如图所示，则()A．a、b两处的磁感应强度的大小不等，Ba＞BbB．a、b两处的磁感应强度的大小不等，Ba＜BbC．同一通电导线放在a处受力一定比放在b处受力大D．同一通电导线放在a处受力一定比放在b处受力小A[磁感线的疏密程度表示磁感应强度的大小，由a、b两处磁感线的疏密程度可判断出Ba>Bb，所以A正确，B错误；安培力的大小跟该处的磁感应强度的大小B、电流大小I、导线长度L和导线放置的方向与磁感应强度的方向的夹角有关，故C、D错误。]2.(2016·北京高考)中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图。结合上述材料，下列说法不正确的是()A．地理南、北极与地磁场的南、北极不重合B．地球内部也存在磁场，地磁南极在地理北极附近C．地球表面任意位置的地磁场方向都与地面平行D．地磁场对射向地球赤道的带电宇宙射线粒子有力的作用C[由“常微偏东，不全南也”和题图知，地理南、北极与地磁场的南、北极不重合，地磁的南极在地理北极附近，地球是一个巨大的磁体，因此地球内部也存在磁场，故选项A、B的说法正确。从题图中磁感线的分布可以看出，在地球表面某些位置(如南极、北极附近)磁感线不与地面平行，故选项C的说法不正确。宇宙射线粒子带有电荷，在射向地球赤道时，运动方向与地磁场方向不平行，因此会受到磁场力的作用，故选项D的说法正确。]3.(2019·菏泽一模)如图所示，在天花板下用细线悬挂一半径为R的金属圆环，圆环处于静止状态，圆环一部分处在垂直于环面的磁感应强度大小为B的水平匀强磁场中，环与磁场边界交点A、B与圆心O连线的夹角为120°，此时悬线的张力为F。若圆环通电，使悬线的张力刚好为零，则环中电流大小和方向是()A．电流大小为，电流方向沿顺时针方向B．电流大小为，电流方向沿逆时针方向C．电流大小为，电流方向沿顺时针方向D．电流大小为，电流方向沿逆时针方向A[要使悬线拉力为零，则圆环通电后受到的安培力方向竖直向上，根据左手定则可以判断，电流方向应沿顺时针方向，根据力的平衡有F＝F安，而F安＝BI·R，求得I＝，A项正确。]4.(2019·临沂市一模)1876年美国物理学家罗兰完成了著名的“罗兰实验”。罗兰把大量的负电荷加在一个橡胶圆盘上，然后在圆盘附近悬挂了一个小磁针，将圆盘绕中心轴按如图所示方向高速旋转时，就会发现小磁针发生偏转。忽略地磁场对小磁针的影响，则下列说法错误的是()A．小磁针发生偏转的原因是橡胶圆盘上产生了感应电流B．小磁针发生偏转说明了电荷的运动会产生磁场C．当小磁针位于圆盘的左上方时，它的N极向左侧偏转D．当小磁针位于圆盘的左下方时，它的N极向右侧偏转A[本题中不符合感应电流的产生条件，故无法产生感应电流，故A错误；由题意可知，小磁针受到磁场力的作用，原因是电荷的定向移动，从而形成电流，而电流周围会产生磁场，因此B正确；圆盘带负电，根据安培定则可知，产生的磁场方向向上，等效为上方N极的条形磁铁，故小磁针处于圆盘的左上方时，小磁针的N极将向左侧偏转，故C正确；同理，若小磁针处于圆盘的左下方时，则小磁针的N极向右侧偏转，故D正确。]5.(2019·温州八校联考)阿明有一个磁浮玩具，其原理是利用电磁铁产生磁性，让具有磁性的玩偶稳定地飘浮起来，其构造如图所示。若图中电源的电压固定，可变电阻为一可以随意改变电阻大小的装置，则下列叙述正确的是()A．电路中的电源必须是交流电源B．电路中的a端点须连接直流电源的负极C．若增加环绕软铁的线圈匝数，可增加玩偶飘浮的最大高度D．若将可变电阻的电阻值调大，可增加玩偶飘浮的最大高度C[电磁铁产生磁性，使玩偶稳定地飘浮起来，电路中的电源必须是直流电源，电路中的a端点须连接直流电源的正极，选项A、B错误；若增加环绕软铁的线圈匝数，电磁铁产生的磁性更强，电磁铁对玩偶的磁力增强，可增加玩偶飘浮的最大高度，选项C正确；若将可变电阻的电阻值调大，电磁铁中电流减小，产生的磁性变弱，则降低玩偶飘浮的最大高度，选项D错误。]6...
