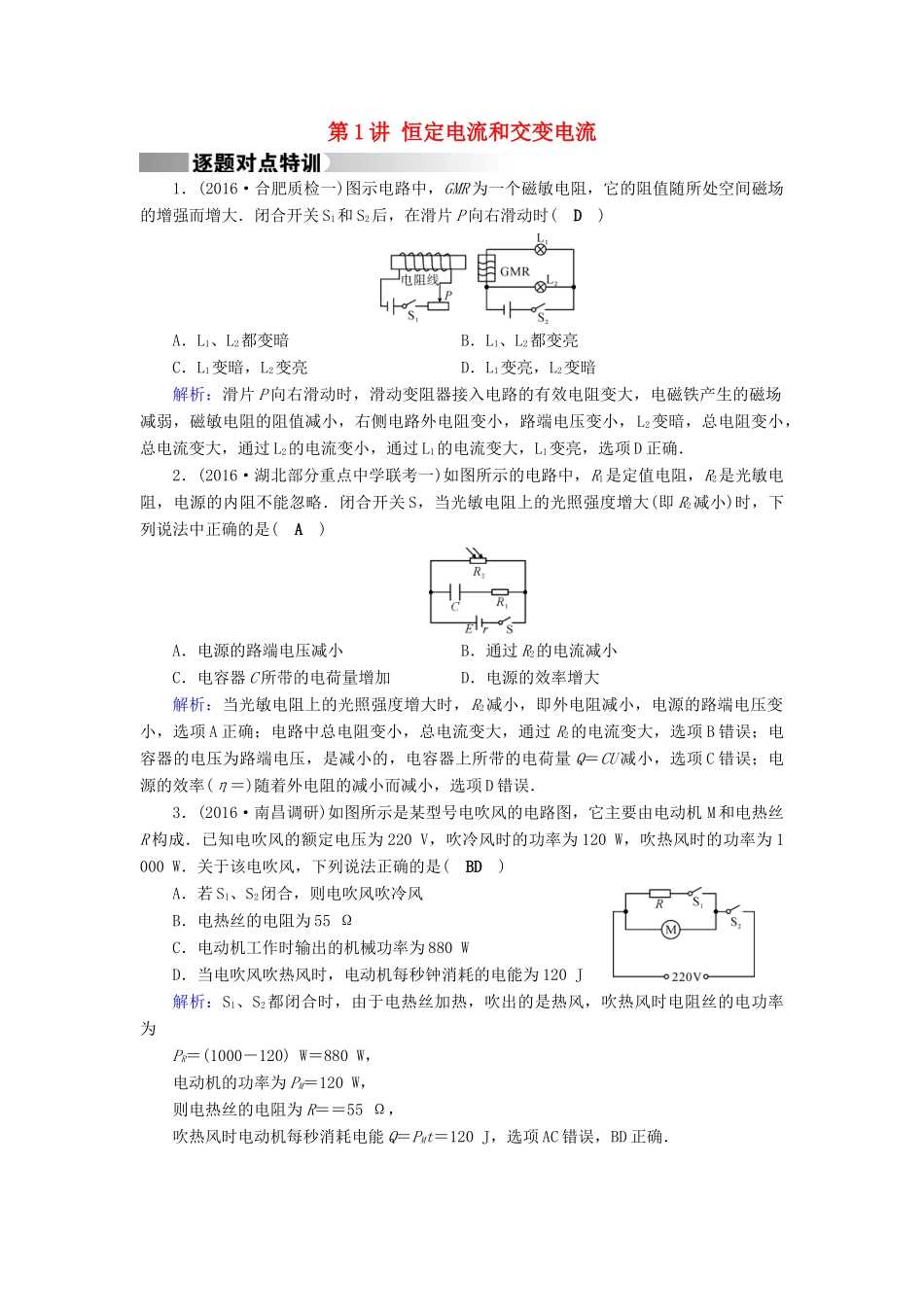

第1讲恒定电流和交变电流1．(2016·合肥质检一)图示电路中，GMR为一个磁敏电阻，它的阻值随所处空间磁场的增强而增大．闭合开关S1和S2后，在滑片P向右滑动时(D)A．L1、L2都变暗B．L1、L2都变亮C．L1变暗，L2变亮D．L1变亮，L2变暗解析：滑片P向右滑动时，滑动变阻器接入电路的有效电阻变大，电磁铁产生的磁场减弱，磁敏电阻的阻值减小，右侧电路外电阻变小，路端电压变小，L2变暗，总电阻变小，总电流变大，通过L2的电流变小，通过L1的电流变大，L1变亮，选项D正确．2．(2016·湖北部分重点中学联考一)如图所示的电路中，R1是定值电阻，R2是光敏电阻，电源的内阻不能忽略．闭合开关S，当光敏电阻上的光照强度增大(即R2减小)时，下列说法中正确的是(A)A．电源的路端电压减小B．通过R2的电流减小C．电容器C所带的电荷量增加D．电源的效率增大解析：当光敏电阻上的光照强度增大时，R2减小，即外电阻减小，电源的路端电压变小，选项A正确；电路中总电阻变小，总电流变大，通过R2的电流变大，选项B错误；电容器的电压为路端电压，是减小的，电容器上所带的电荷量Q＝CU减小，选项C错误；电源的效率(η＝)随着外电阻的减小而减小，选项D错误．3．(2016·南昌调研)如图所示是某型号电吹风的电路图，它主要由电动机M和电热丝R构成．已知电吹风的额定电压为220V，吹冷风时的功率为120W，吹热风时的功率为1000W．关于该电吹风，下列说法正确的是(BD)A．若S1、S2闭合，则电吹风吹冷风B．电热丝的电阻为55ΩC．电动机工作时输出的机械功率为880WD．当电吹风吹热风时，电动机每秒钟消耗的电能为120J解析：S1、S2都闭合时，由于电热丝加热，吹出的是热风，吹热风时电阻丝的电功率为PR＝(1000－120)W＝880W，电动机的功率为PM＝120W，则电热丝的电阻为R＝＝55Ω，吹热风时电动机每秒消耗电能Q＝PMt＝120J，选项AC错误，BD正确．4．(2016·山西百校联盟质监)如图所示，图线Ⅰ为某灯泡两端的电压随电流变化的曲线，图线Ⅱ是某电池路端电压随电流变化的曲线，现将图线Ⅰ对应的灯泡直接接在图线Ⅱ对应的电池两端，过较长一段时间后，电池的电动势基本不变，电池的内阻明显变大，则(AC)A．灯泡的电阻一定减小B．电源的输出功率一定增大C．电源的总功率一定减小D．电源的效率一定增大解析：由于过一段时间后，电源的电动势基本不变，而内阻明显增大，则电池的路端电压随电流变化的曲线如图中虚线Ⅲ所示，此图线与灯泡的U－I图线的交点对应的电压、电流均变小，因此电源的输出功率变小，电源的总功率IE也变小，B项错误，C项正确；交点的割线斜率也减小，灯泡的电阻减小，A项正确；由η＝×100%可知，电源的效率也减小，D项错误．5．(2016·长沙一模)某限流器由超导部件和限流电阻并联组成，如图所示．超导部件有一个超导临界电流Ic，当通过限流器的电流I>Ic时将造成超导体失超，即从超导体(可视为电阻为零)转变为正常态(可视为定值纯电阻)，以此便可限制电路系统的故障电流．已知超导部件的正常态电阻为R1＝3Ω，超导临界电流Ic＝1.2A，限流电阻R2＝6Ω.小灯泡L上标有“6V6W”，电源电动势E＝8V，内阻r＝2Ω.原来电路正常工作，现L突然发生短路，则(C)A．L短路前通过R1的电流为AB．L短路前通过R2的电流为1AC．L短路后通过R1的电流为AD．L短路后通过R2的电流为A解析：短路前灯泡正常发光，则电路中电流I＝＝A＝1A，选项A错误；此时R2被短路，电流全部通过R1，故R1中电流为1A，选项B错误；L短路后，电路中电流为I＝＝A＝4A，超过了超导临界电流，超导部件将由超导状态转化为正常状态，此时R1、R2两电阻并联，R并＝Ω＝2Ω，电路中总电流I＝＝A＝2A，此时通过R1的电流I1＝＝A，通过R2的电流为I2＝＝A，选项C正确，D错误．6．(2016·东北三省四市联考一)如图所示电路，当滑动变阻器R3的触头向右移动一小段距离后，电压表V1和电压表V2的示数的变化量分别为ΔU1和ΔU2(均取绝对值)，电容器C的带电量变化量为ΔQ.则下列说法中正确的是(BC)A．电压表V1的示数变大，电压表V2的示数变小，且有ΔU1>ΔU2B．电压表V1的示数变小，电压表V2的示数增大，且有ΔU1>ΔU2C．电容器的左极板带正电，且有ΔQ>0D．电容器的左极板...
