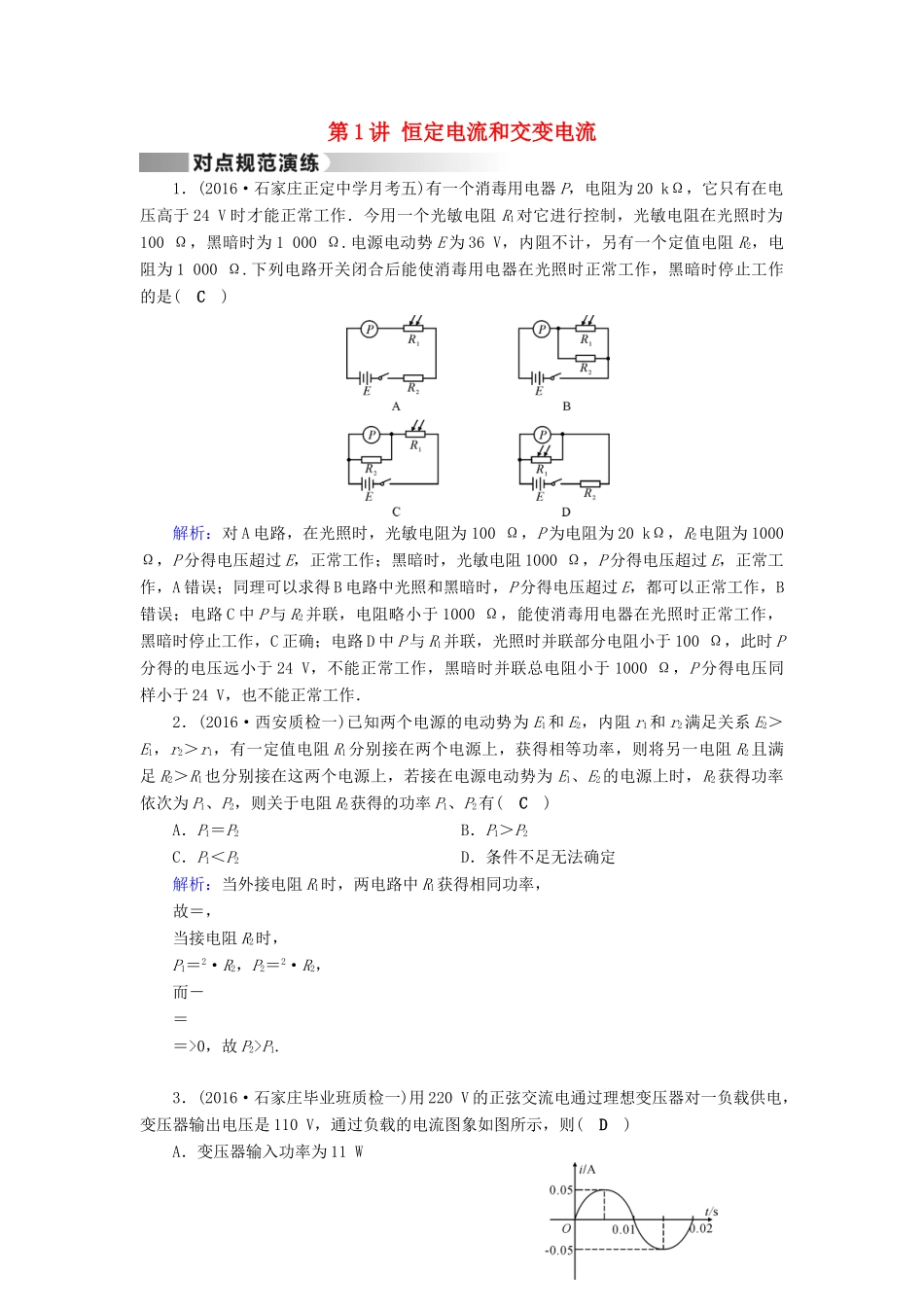

第1讲恒定电流和交变电流1．(2016·石家庄正定中学月考五)有一个消毒用电器P，电阻为20kΩ，它只有在电压高于24V时才能正常工作．今用一个光敏电阻R1对它进行控制，光敏电阻在光照时为100Ω，黑暗时为1000Ω.电源电动势E为36V，内阻不计，另有一个定值电阻R2，电阻为1000Ω.下列电路开关闭合后能使消毒用电器在光照时正常工作，黑暗时停止工作的是(C)解析：对A电路，在光照时，光敏电阻为100Ω，P为电阻为20kΩ，R2电阻为1000Ω，P分得电压超过E，正常工作；黑暗时，光敏电阻1000Ω，P分得电压超过E，正常工作，A错误；同理可以求得B电路中光照和黑暗时，P分得电压超过E，都可以正常工作，B错误；电路C中P与R2并联，电阻略小于1000Ω，能使消毒用电器在光照时正常工作，黑暗时停止工作，C正确；电路D中P与R1并联，光照时并联部分电阻小于100Ω，此时P分得的电压远小于24V，不能正常工作，黑暗时并联总电阻小于1000Ω，P分得电压同样小于24V，也不能正常工作．2．(2016·西安质检一)已知两个电源的电动势为E1和E2，内阻r1和r2满足关系E2＞E1，r2＞r1，有一定值电阻R1分别接在两个电源上，获得相等功率，则将另一电阻R2且满足R2＞R1也分别接在这两个电源上，若接在电源电动势为E1、E2的电源上时，R2获得功率依次为P1、P2，则关于电阻R2获得的功率P1、P2有(C)A．P1＝P2B．P1＞P2C．P1＜P2D．条件不足无法确定解析：当外接电阻R1时，两电路中R1获得相同功率，故＝，当接电阻R2时，P1＝2·R2，P2＝2·R2，而－＝＝>0，故P2>P1.3．(2016·石家庄毕业班质检一)用220V的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110V，通过负载的电流图象如图所示，则(D)A．变压器输入功率为11WB．变压器输出电压的最大值是110VC．变压器原、副线圈的匝数比是1∶2D．负载电流的函数表达式i＝0.05sin100πt(A)解析：变压器输出电流的有效值为A，因此输出的功率为W，变压器输入功率等于输出功率，A错误；输出电压的最大值为110V，B错误；由＝得原、副线圈匝数比为2：1，C错误；根据图象得交流电的周期T＝0.02s，又ω＝＝100πrad/s，i＝0.05sin100πt(A)，D正确．4．(2016·山西百校盟质监)如图所示的变压器电路中有五个相同的定值电阻，理想变压器，原、副线圈的匝数比为1∶2，现在a、b端输入正弦交流电，则R1和R2的功率之比为(A)A．49∶1B．24∶1C．7∶1D．3∶1解析：由于五个电阻阻值相同，设为R，则副线圈电路的总电阻为R，设副线圈中的电流为I，根据变流比，原线圈中的电流为2I，副线圈两端的电压为IR，根据变压比可知，原线圈两端的电压为IR，因此R2中的电流为I，R1中的电流为I＋2I＝I，则R1的功率为P1＝2R，R2的功率P2＝2R，因此P1：P2＝49：1，A项正确．5．(2016·海口调研)如图甲所示，理想变压器的原线圈匝数n1＝100匝，副线圈匝数n2＝200匝，电阻R＝100Ω，是理想交流电压表，原线圈加上如图乙所示的交流电，则下列说法正确的是(AB)A．流经电阻R的电流的频率为50HzB．的示数为40VC．流经电阻R的电流每秒方向改变50次D．电阻R每秒产生的热量为32J解析：由题图乙可知，交流电的周期T＝0.02s，故其频率f＝＝50Hz，又因为理想变压器不改变交流电的频率，故流经电阻R的电流的频率也为50Hz,50Hz的交流电每秒电流方向改变100次，选项A正确，选项C错误；由题图乙可知，原线圈两端所加交流电压的最大值为20V，即原线圈两端电压的有效值为U1＝20V，由＝可得，副线圈两端电压为U2＝40V，即电压表的示数为40V，电阻R消耗的功率为PR＝＝16W，故选项D错误．6．(2014·新课标全国卷Ⅱ)如图一理想变压器原、副线圈的匝数分别为n1、n2.原线圈通过一理想电流表Ⓐ接正弦交流电源，一个二极管和阻值为R的负载电阻串联后接到副线圈的两端．假设该二极管的正向电阻为零，反向电阻为无穷大．用交流电压表测得a、b端和c、d端的电压分别为Uab和Ucd，则(BD)A．Uab∶Ucd＝n1∶n2B．增大负载电阻的阻值R，电流表的读数变小C．负载电阻的阻值越小，cd间的电压Ucd越大D．将二极管短路，电流表的读数加倍解析：设副线圈两端电压为U2，则有＝，由于二极管具有单向导电性，根据有效值定义可知，·＝T，则Ucd＝，故A项...
