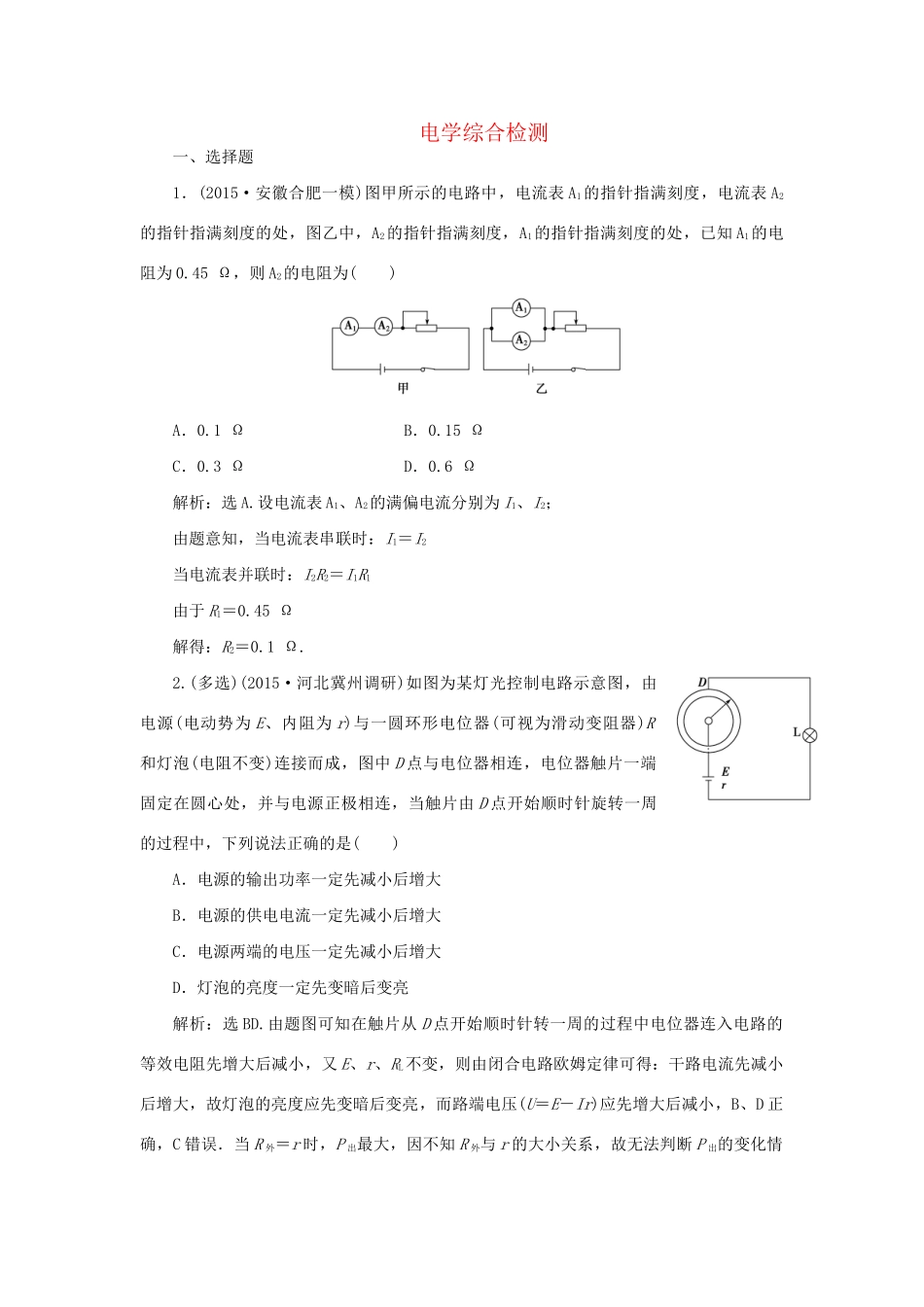

电学综合检测一、选择题1．(2015·安徽合肥一模)图甲所示的电路中，电流表A1的指针指满刻度，电流表A2的指针指满刻度的处，图乙中，A2的指针指满刻度，A1的指针指满刻度的处，已知A1的电阻为0.45Ω，则A2的电阻为()A．0.1ΩB．0.15ΩC．0.3ΩD．0.6Ω解析：选A.设电流表A1、A2的满偏电流分别为I1、I2；由题意知，当电流表串联时：I1＝I2当电流表并联时：I2R2＝I1R1由于R1＝0.45Ω解得：R2＝0.1Ω.2.(多选)(2015·河北冀州调研)如图为某灯光控制电路示意图，由电源(电动势为E、内阻为r)与一圆环形电位器(可视为滑动变阻器)R和灯泡(电阻不变)连接而成，图中D点与电位器相连，电位器触片一端固定在圆心处，并与电源正极相连，当触片由D点开始顺时针旋转一周的过程中，下列说法正确的是()A．电源的输出功率一定先减小后增大B．电源的供电电流一定先减小后增大C．电源两端的电压一定先减小后增大D．灯泡的亮度一定先变暗后变亮解析：选BD.由题图可知在触片从D点开始顺时针转一周的过程中电位器连入电路的等效电阻先增大后减小，又E、r、RL不变，则由闭合电路欧姆定律可得：干路电流先减小后增大，故灯泡的亮度应先变暗后变亮，而路端电压(U＝E－Ir)应先增大后减小，B、D正确，C错误．当R外＝r时，P出最大，因不知R外与r的大小关系，故无法判断P出的变化情况，A错误．3.(多选)(2015·孝感调研)如图所示的电路中，理想变压器原、副线圈的匝数比n1∶n2＝22∶5，原线圈接u1＝220·sin100πt(V)的交流电，电阻R1＝R2＝25Ω，D为理想二极管，则()A．电阻R1两端电压为50VB．二极管的反向耐压值应大于50VC．原线圈的输入功率为200WD．通过副线圈的电流为3A解析：选ABD.由已知条件可知，原线圈交流电有效值为220V，因n1∶n2＝22∶5，所以＝，得U2＝50V，所以A正确；当交变电流的方向相反时，有效值仍为U2＝50V，但二极管的反向耐压值是最大值，所以应大于50V，所以B正确；副线圈中的电流在0～内为4A，在～T内为2A，功率为P＝W＝150W，故C错误；由P＝UI得I＝3A，D正确．4.(2015·高考海南卷)如图，一充电后的平行板电容器的两极板相距l.在正极板附近有一质量为M、电荷量为q(q>0)的粒子；在负极板附近有另一质量为m、电荷量为－q的粒子．在电场力的作用下，两粒子同时从静止开始运动．已知两粒子同时经过一平行于正极板且与其相距l的平面．若两粒子间相互作用力可忽略，不计重力，则M∶m为()A．3∶2B．2∶1C．5∶2D．3∶1解析：选A.因两粒子同时经过一平行于正极板且与其相距l的平面，电荷量为q的粒子通过的位移为l，电荷量为－q的粒子通过的位移为l，由牛顿第二定律知它们的加速度分别为a1＝、a2＝，由运动学公式有l＝a1t2＝t2①，l＝a2t2＝t2②，得＝.B、C、D错，A对．5.(2015·白山一模)如图所示，电场中的一簇电场线关于y轴对称分布，O点是坐标原点，M、N、P、Q是以O为圆心的一个圆周上的四个点，其中M、N在y轴上，Q点在x轴上，则()A．M点电势比P点电势高B．OM间的电势差等于NO间的电势差C．一正电荷在O点的电势能小于在Q点的电势能D．将一负电荷从M点移到P点，电场力做正功解析：选D.根据电场线与等势线垂直的特点，在M点所在电场线上找到P点的等势点，根据沿电场线电势降低可知，P点的电势比M点的电势高，故A错误；根据电场线分布可知，OM间的平均电场强度比NO之间的平均电场强度小，故由公式U＝Ed可知，OM间的电势差小于NO间的电势差，故B错误；O点电势高于Q点，根据Ep＝φq可知，正电荷在O点时的电势能大于在Q点时的电势能，C错误；M点的电势比P点的电势低，负电荷从低电势移到高电势电场力做正功，故D正确．6.(2015·四川名校检测)如图所示，虚线a、b、c代表电场中的三条电场线，实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，由此可知()A．带电粒子在R点时的速度大于在Q点时的速度B．带电粒子在P点时的电势能比在Q点时的电势能大C．带电粒子在R点时的动能与电势能之和比在Q点时的小，比在P点时的大D．带电粒子在R点时的加速度小于在Q点时的加速度解析：选A.由运动轨迹可判定，电场力的方向指向轨迹右侧，因此粒子从Q→R→P，速率增大，故A正...
