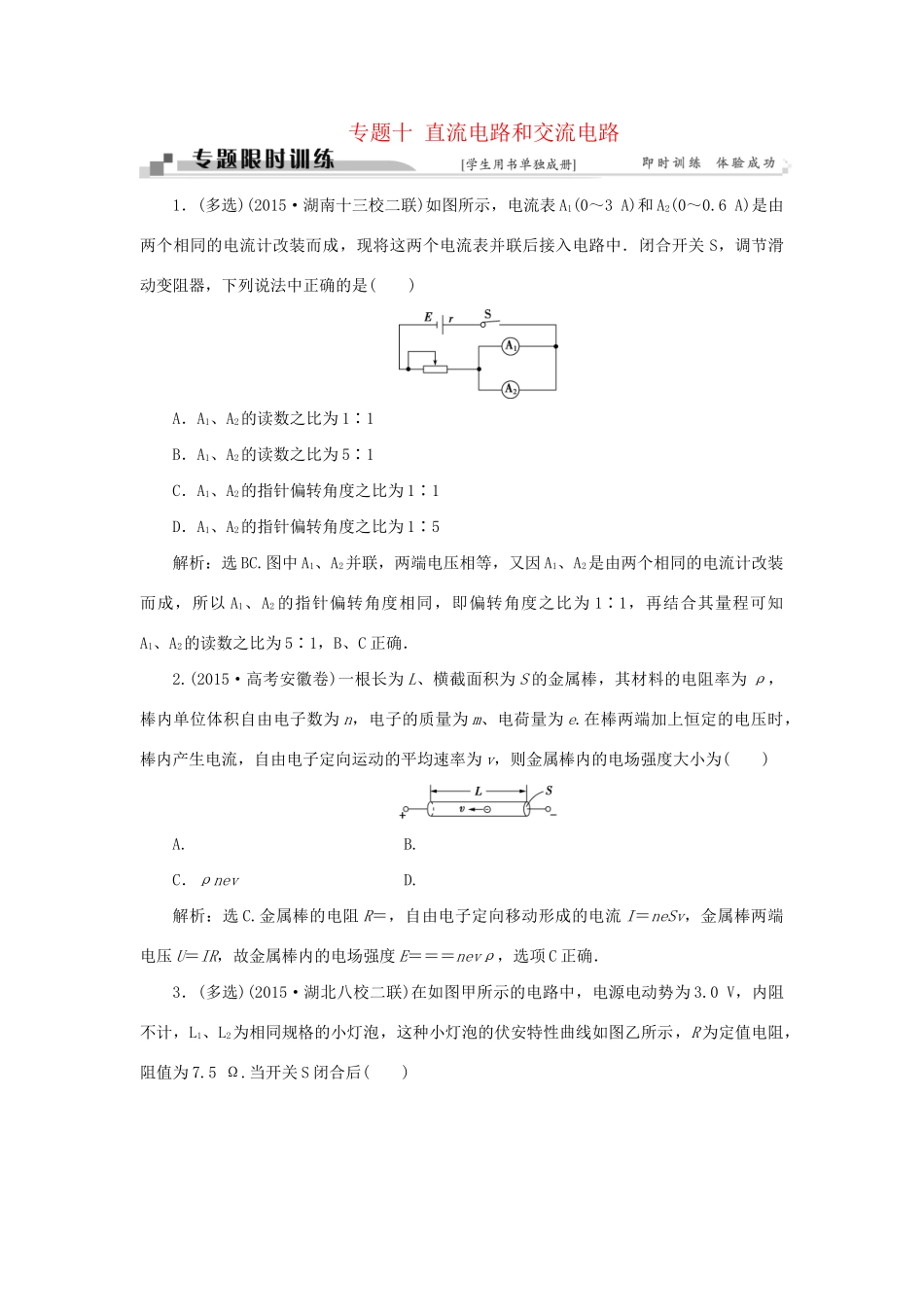

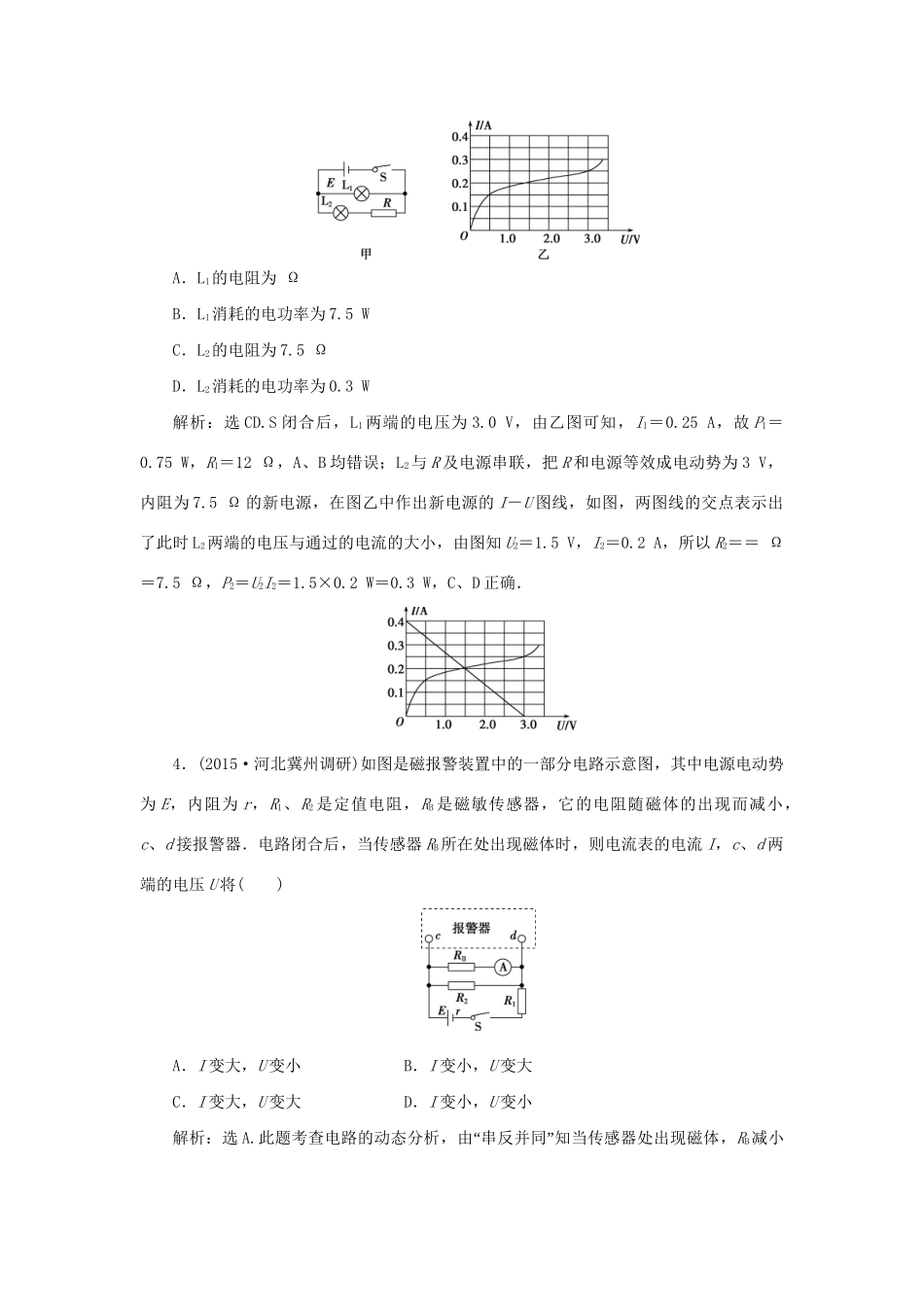

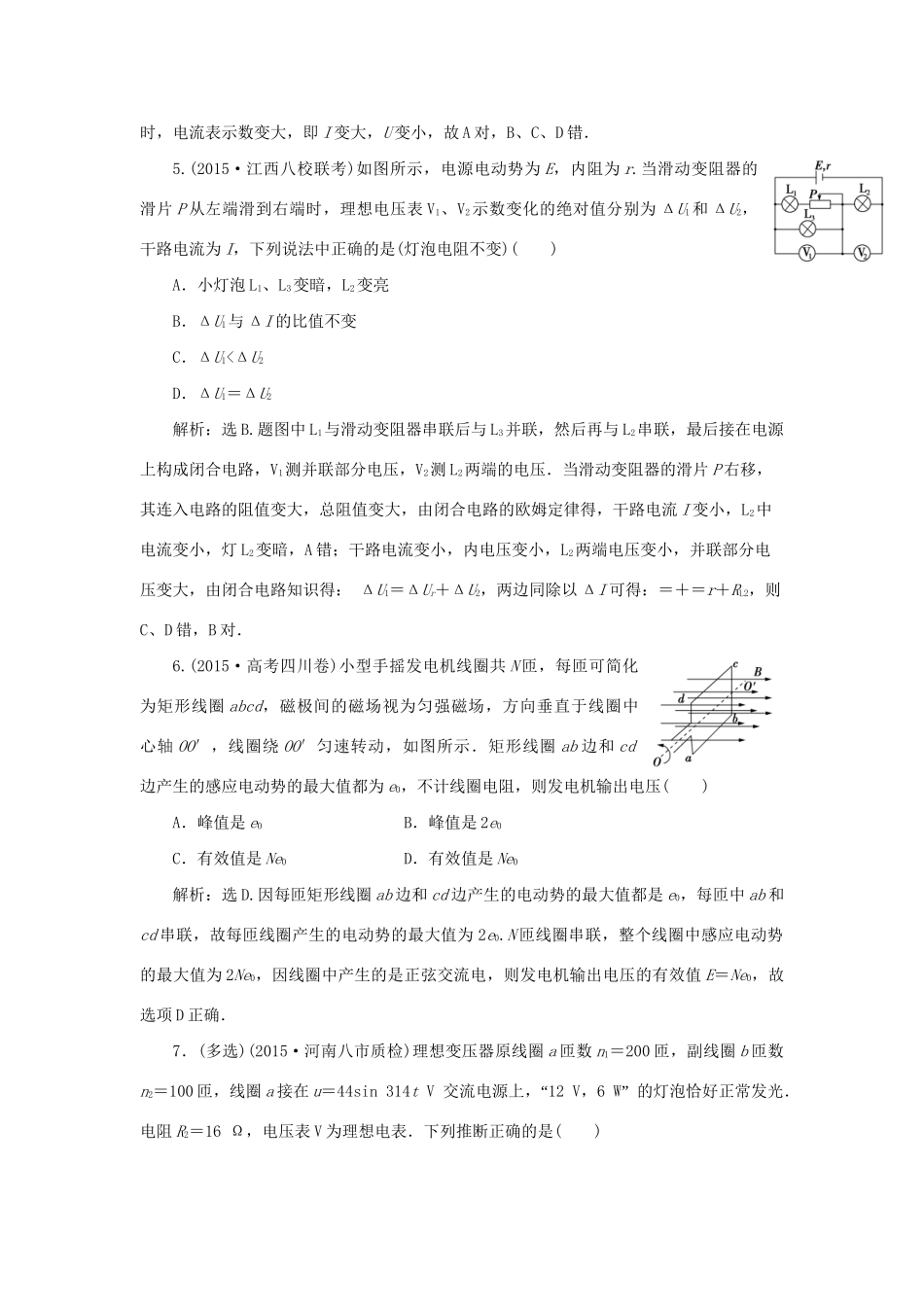

专题十直流电路和交流电路1．(多选)(2015·湖南十三校二联)如图所示，电流表A1(0～3A)和A2(0～0.6A)是由两个相同的电流计改装而成，现将这两个电流表并联后接入电路中．闭合开关S，调节滑动变阻器，下列说法中正确的是()A．A1、A2的读数之比为1∶1B．A1、A2的读数之比为5∶1C．A1、A2的指针偏转角度之比为1∶1D．A1、A2的指针偏转角度之比为1∶5解析：选BC.图中A1、A2并联，两端电压相等，又因A1、A2是由两个相同的电流计改装而成，所以A1、A2的指针偏转角度相同，即偏转角度之比为1∶1，再结合其量程可知A1、A2的读数之比为5∶1，B、C正确．2.(2015·高考安徽卷)一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m、电荷量为e.在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为()A.B.C．ρnevD.解析：选C.金属棒的电阻R＝，自由电子定向移动形成的电流I＝neSv，金属棒两端电压U＝IR，故金属棒内的电场强度E＝＝＝nevρ，选项C正确．3．(多选)(2015·湖北八校二联)在如图甲所示的电路中，电源电动势为3.0V，内阻不计，L1、L2为相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，R为定值电阻，阻值为7.5Ω.当开关S闭合后()A．L1的电阻为ΩB．L1消耗的电功率为7.5WC．L2的电阻为7.5ΩD．L2消耗的电功率为0.3W解析：选CD.S闭合后，L1两端的电压为3.0V，由乙图可知，I1＝0.25A，故P1＝0.75W，R1＝12Ω，A、B均错误；L2与R及电源串联，把R和电源等效成电动势为3V，内阻为7.5Ω的新电源，在图乙中作出新电源的I－U图线，如图，两图线的交点表示出了此时L2两端的电压与通过的电流的大小，由图知U2＝1.5V，I2＝0.2A，所以R2＝＝Ω＝7.5Ω，P2＝U2I2＝1.5×0.2W＝0.3W，C、D正确．4．(2015·河北冀州调研)如图是磁报警装置中的一部分电路示意图，其中电源电动势为E，内阻为r，R1、R2是定值电阻，RB是磁敏传感器，它的电阻随磁体的出现而减小，c、d接报警器．电路闭合后，当传感器RB所在处出现磁体时，则电流表的电流I，c、d两端的电压U将()A．I变大，U变小B．I变小，U变大C．I变大，U变大D．I变小，U变小解析：选A.此题考查电路的动态分析，“”由串反并同知当传感器处出现磁体，RB减小时，电流表示数变大，即I变大，U变小，故A对，B、C、D错．5.(2015·江西八校联考)如图所示，电源电动势为E，内阻为r.当滑动变阻器的滑片P从左端滑到右端时，理想电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，干路电流为I，下列说法中正确的是(灯泡电阻不变)()A．小灯泡L1、L3变暗，L2变亮B．ΔU1与ΔI的比值不变C．ΔU1<ΔU2D．ΔU1＝ΔU2解析：选B.题图中L1与滑动变阻器串联后与L3并联，然后再与L2串联，最后接在电源上构成闭合电路，V1测并联部分电压，V2测L2两端的电压．当滑动变阻器的滑片P右移，其连入电路的阻值变大，总阻值变大，由闭合电路的欧姆定律得，干路电流I变小，L2中电流变小，灯L2变暗，A错；干路电流变小，内电压变小，L2两端电压变小，并联部分电压变大，由闭合电路知识得：ΔU1＝ΔUr＋ΔU2，两边同除以ΔI可得：＝＋＝r＋RL2，则C、D错，B对．6.(2015·高考四川卷)小型手摇发电机线圈共N匝，每匝可简化为矩形线圈abcd，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO′，线圈绕OO′匀速转动，如图所示．矩形线圈ab边和cd边产生的感应电动势的最大值都为e0，不计线圈电阻，则发电机输出电压()A．峰值是e0B．峰值是2e0C．有效值是Ne0D．有效值是Ne0解析：选D.因每匝矩形线圈ab边和cd边产生的电动势的最大值都是e0，每匝中ab和cd串联，故每匝线圈产生的电动势的最大值为2e0.N匝线圈串联，整个线圈中感应电动势的最大值为2Ne0，因线圈中产生的是正弦交流电，则发电机输出电压的有效值E＝Ne0，故选项D正确．7．(多选)(2015·河南八市质检)理想变压器原线圈a匝数n1＝200匝，副线圈b匝数n2＝100匝，线圈a接在u＝44sin314tV交流电源上“，12V，6W”的灯泡恰好正常发光．电阻R2＝16Ω，电压表V为理想电表．下列推断正确的是()A．交变电流的频率为100HzB．穿过铁芯的磁通量的最大...
