电气二次回路基本知识教学课件VIP免费

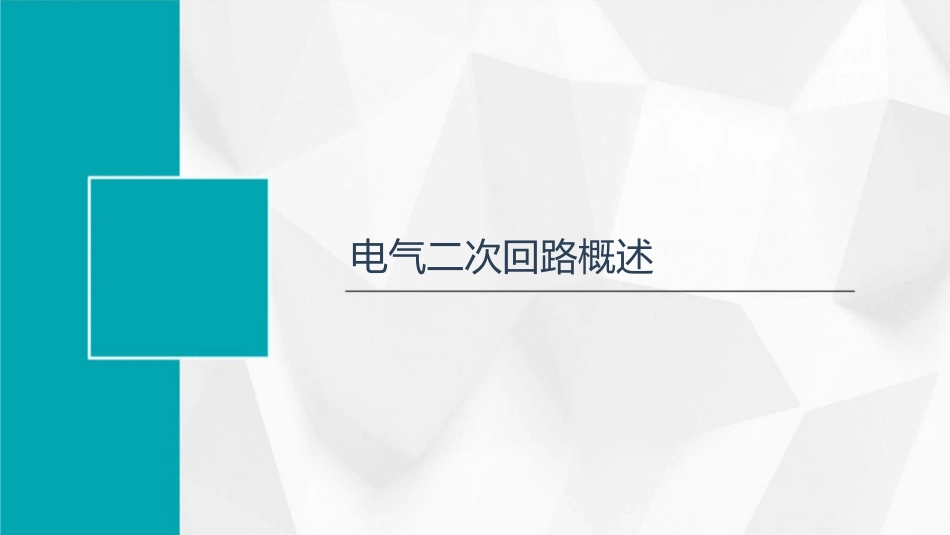

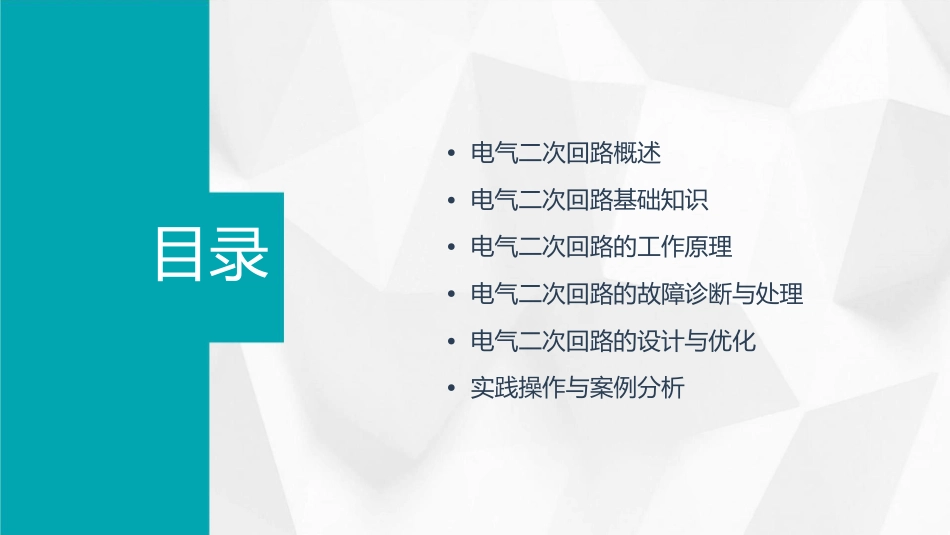

•电气二次回路概述•电气二次回路基础知识•电气二次回路的工作原理•电气二次回路的故障诊断与处理•电气二次回路的设计与优化•实践操作与案例分析目录电气二次回路概述定义与功能定义电气二次回路是指对一次设备进行控制、调节、保护和监测的电路，通过电气二次回路实现电力系统的稳定运行和安全控制。功能电气二次回路的功能包括控制一次设备的正常运行、对一次设备进行保护、监测一次设备的状态以及实现电力系统运行参数的测量和调节等。组成与分类组成电气二次回路主要由测量仪表、控制开关、继电器、自动装置、信号装置和保护装置等元件组成，通过导线连接构成回路。分类电气二次回路可以根据不同的分类标准进行分类，如按照功能可以分为控制回路、调节回路、保护回路、测量回路和信号回路等；按照操作电源的性质可以分为直流回路和交流回路。重要性及应用重要性应用电气二次回路是电力系统的重要组成部分，其正常运行对电力系统的稳定运行和安全控制至关重要。电气二次回路的故障可能会导致一次设备的损坏、电力系统的崩溃甚至造成严重的安全事故。电气二次回路广泛应用于电力系统的各个环节，如发电厂、变电站、输电线路和用户终端等。在发电厂中，电气二次回路用于控制锅炉、汽轮机等设备的正常运行；在变电站中，电气二次回路用于控制开关设备、变压器等设备的正常运行；在输电线路中，电气二次回路用于监测线路状态和控制线路的运行；在用户终端，电气二次回路用于控制和调节用户的用电设备和需求。电气二次回路基础知识电气元件与设备电气元件与设备是构成电气二次回路的基本单元。电气元件与设备包括各种开关、继电器、接触器、变压器、互感器等，它们在电气二次回路中起着控制、保护、测量和信号传递等作用。控制电路与信号电路控制电路用于控制电气设备的启动、停止和运行状态，信号电路则用于传输设备状态和故障信息。控制电路通过控制开关和继电器的动作，实现对电气设备启停和运行的控制。信号电路则通过信号继电器和信号灯等元件，将设备状态和故障信息传递给操作和维护人员。保护电路与测量电路保护电路用于在电气设备出现故障时切断电源，以保护设备和系统安全；测量电路用于监测电气设备的运行参数。保护电路通常由熔断器、断路器和继电器等组成，在电气设备过载、短路或欠压等故障发生时，迅速切断故障电流。测量电路通过电流互感器和电压互感器等设备，将电气设备的运行参数（如电流、电压、功率等）转换成可测量的信号，便于监测和分析。电气二次回路的工作原理电流互感器与电压互感器01电流互感器将大电流转换为小电流，为测量和保护装置提供电流信号。02电压互感器将高电压转换为低电压，为测量和保护装置提供电压信号。控制开关与测量仪表控制开关用于控制电路的通断，如断路器、隔离开关等。测量仪表用于监测电气参数，如电流表、电压表、功率表等。继电保护与自动装置继电保护当电力系统发生故障时，自动切除故障部分，保护电力系统安全。自动装置根据预设条件自动控制电路的通断，如自动重合闸装置、备用电源自动投入装置等。电气二次回路的故障诊断与处理故障类型与原因分析故障类型开路、短路、断线、错接、漏接原因分析设备老化、元件损坏、人为误操作、环境影响故障诊断方法与流程诊断方法观察法、测量法、替换法、比较法诊断流程初步检查、故障定位、详细检测、确定原因故障处理与预防措施处理方式修复损坏元件、调整电路参数、更换老化设备预防措施定期巡检、加强培训、完善管理制度、提高维护水平电气二次回路的设计与优化设计原则与要求可靠性原则经济性原则可维护性原则兼容性原则确保二次回路的稳定运行，减少故障发生的可能性。在满足功能需求的前设计时应考虑后续的维护和升级，方便工程师进行故障排查和功能调整。确保二次回路与其他电气系统能够顺利连接和配合工作。提下，尽量降低成本。优化方法与实例分析优化方法一：简化设计010203减少不必要的元件和线路，降低故障率。选择高质量的元件，提高整体稳定性。优化方法与实例分析优化方法二：模块化设计01将二次回路划分为若干个模块，每个模块负责特02定的功能。02模块间接口标准...
