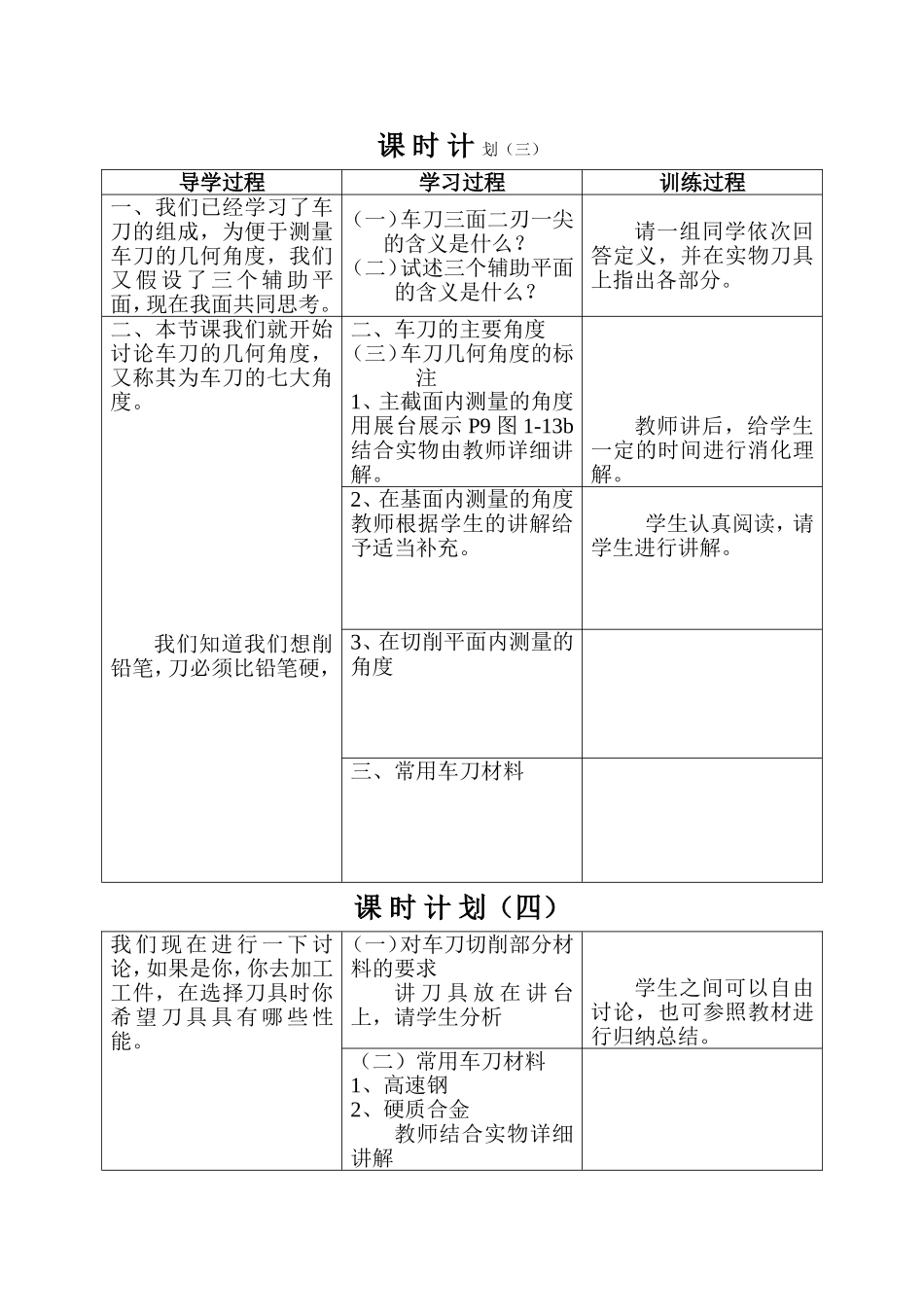

车刀主要角度和常用材料_第3页
3/5
课时计划(一)课题车刀的主要角度及常用材料课时时间ABC知识目标1、车刀的主要角度2、车刀切削部分材料的要求3、常用车刀材料1、车刀的主要角度2、车刀切削部分材料的要求3、常用车刀材料1、车刀的主要角度2、车刀切削部分材料的要求3、常用车刀材料能力目标熟练掌握车刀的主要角度;对车刀切削部分材料的要求;常用车刀材料的种类及特点。理解车刀的主要角度;对车刀切削部分材料的要求;常用车刀材料的种类。。理解车刀的主要角度;了解对车刀切削部分材料的要求;理解常用车刀材料的种类。德育与情感渗透1、培养学生耐心、细致的良好工作作风。2、培养学生分析、判断问题的能力。3、培养学生对未知问题的求知欲。目标设计记事本节课要求每一位学生必须理解车刀的主要角度,常用车刀材料的种类,部分学生对切削部分材料要求可作为了解内容。课时计划(二)教材内容分析及处理二、车刀的主要角度(三)车刀几何角度的标注在主截面内测量的角度前角γ0——前刀面与基面之间的夹角。后角α0——后刀面与切削平面之间的夹角。楔角β0——前刀面与后刀面之间的夹角。α0+β0+γ0=90°在基面内测量的角度主偏角κr——主切削刃在基面内投影与进给方向的夹角。副偏角κrˊ——副切削刃在基面内投影与背离进给方向的夹角。刀尖角εr——主、副切削刃在基面内投影之间的夹角。κr+κrˊ+εr=180°在切削平面内测量的角度刃倾角λs——主切削刃与基面之间的夹角。三、常用车刀材料(一)对车刀切削部分材料的要求硬度高、耐磨性好、耐热性好、有足够的强度和韧性、良好的工艺性。(二)常用车刀材料1、高速钢优点:制造简单、刃磨方便、刃口锋利、韧性好。缺点:耐热性差、不宜高速车削。用于制造小型车刀、螺纹刀、成形刀。2、硬质合金优点:硬度高、耐磨性好、耐高温。缺点:韧性差。分类:钨钴类(K)YG由碳化钨和钴组成。钨钛钴类(P)YT由碳化钨和碳化钛粉末用钴作粘合剂制成。钨钛钽(铌)钴类(M)YW在钨钛钴类基础上加入少量碳化钽或碳化铌学习重点车刀的主要角度,常用车刀材料学习难点车刀的主要角度课时计划(三)导学过程学习过程训练过程一、我们已经学习了车刀的组成,为便于测量车刀的几何角度,我们又假设了三个辅助平面,现在我面共同思考。(一)车刀三面二刃一尖的含义是什么?(二)试述三个辅助平面的含义是什么?请一组同学依次回答定义,并在实物刀具上指出各部分。二、本节课我们就开始讨论车刀的几何角度,又称其为车刀的七大角度。我们知道我们想削铅笔,刀必须比铅笔硬,二、车刀的主要角度(三)车刀几何角度的标注1、主截面内测量的角度用展台展示P9图1-13b结合实物由教师详细讲解。教师讲后,给学生一定的时间进行消化理解。2、在基面内测量的角度教师根据学生的讲解给予适当补充。学生认真阅读,请学生进行讲解。3、在切削平面内测量的角度三、常用车刀材料课时计划(四)我们现在进行一下讨论,如果是你,你去加工工件,在选择刀具时你希望刀具具有哪些性能。(一)对车刀切削部分材料的要求讲刀具放在讲台上,请学生分析学生之间可以自由讨论,也可参照教材进行归纳总结。(二)常用车刀材料1、高速钢2、硬质合金教师结合实物详细讲解三、自由提问四、预留问题刀具的角度应如何选择作业A:试述前角、后角、主偏角、副偏角、刃倾角、刀尖角、楔角的含义?B:常用车刀材料有哪两大类?硬质合金又分为几类?C:板书设计§1.2车刀二、车刀的主要角度三、常用车刀材料(三)车刀几何角度的标注(一)对车刀切削部分1、在主截面内测量的角度材料的要求2、在基面内测量的角度(二)常用车刀材料3、在切削平面内测量的角度课后记事课题:车刀的主要角度及常用材料学科:车工工艺教师:刘国军哈一机职业高中
