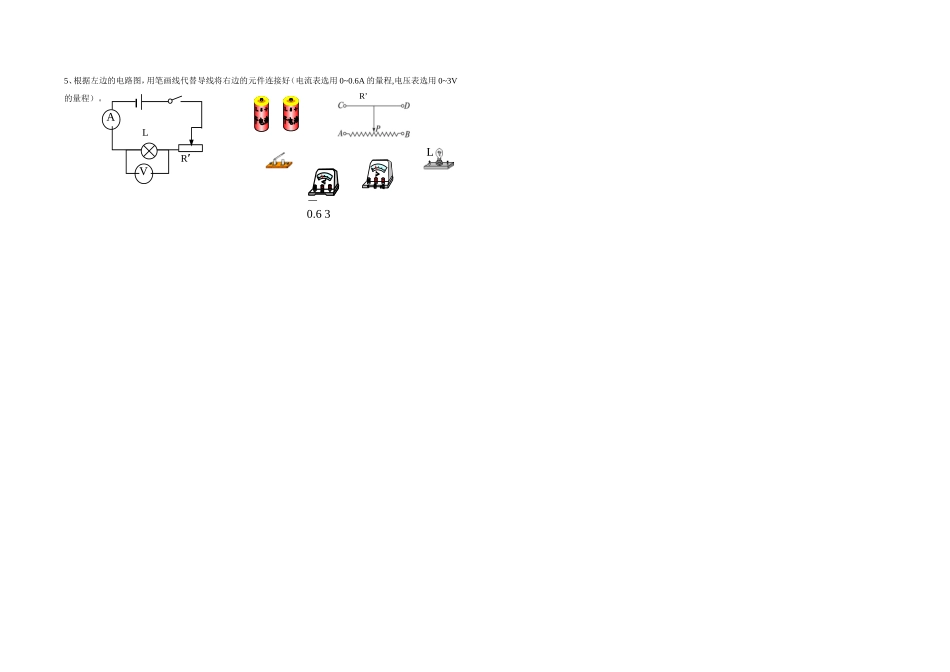

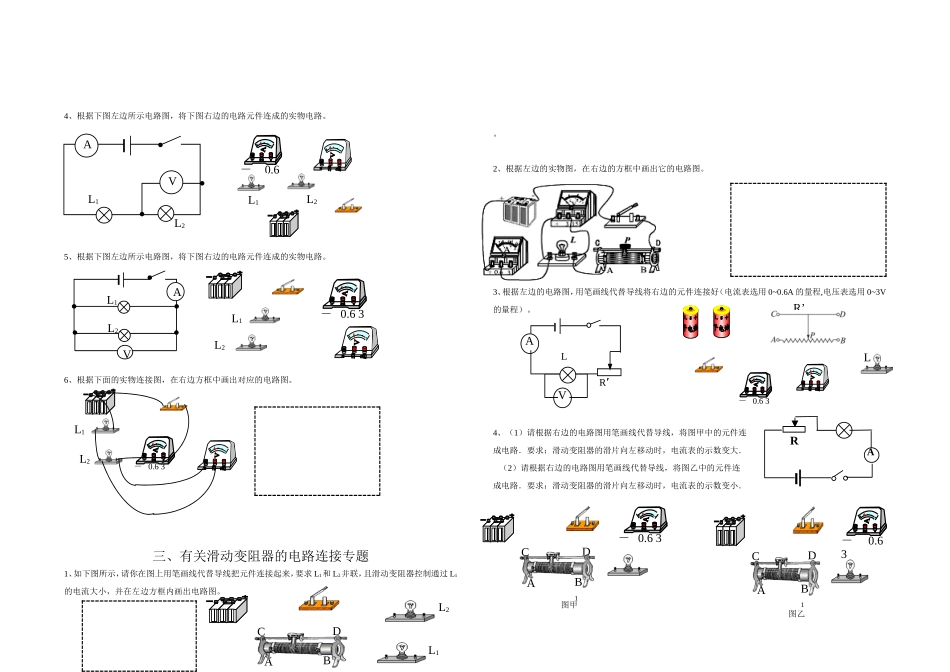

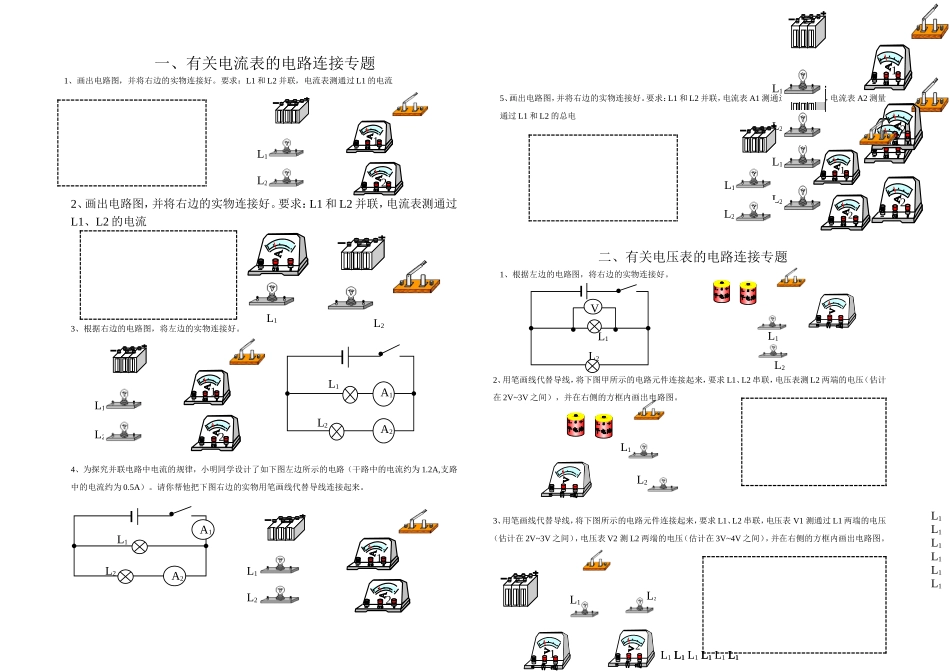

L2L1L2L1一、有关电流表的电路连接专题1、画出电路图,并将右边的实物连接好。要求:L1和L2并联,电流表测通过L1的电流2、画出电路图,并将右边的实物连接好。要求:L1和L2并联,电流表测通过L1、L2的电流3、根据右边的电路图,将左边的实物连接好。4、为探究并联电路中电流的规律,小明同学设计了如下图左边所示的电路(干路中的电流约为1.2A,支路中的电流约为0.5A)。请你帮他把下图右边的实物用笔画线代替导线连接起来。5、画出电路图,并将右边的实物连接好。要求:L1和L2并联,电流表A1测通过L1的电流,电流表A2测量通过L1和L2的总电二、有关电压表的电路连接专题1、根据左边的电路图,将右边的实物连接好。2、用笔画线代替导线,将下图甲所示的电路元件连接起来,要求L1、L2串联,电压表测L2两端的电压(估计在2V~3V之间),并在右侧的方框内画出电路图。3、用笔画线代替导线,将下图所示的电路元件连接起来,要求L1、L2串联,电压表V1测通过L1两端的电压(估计在2V~3V之间),电压表V2测L2两端的电压(估计在3V~4V之间),并在右侧的方框内画出电路图。L1L212L1L212L2L1L1L1L1L1L1L1L1L1L1L1L1L1L1L1L1L1L212L1L212L1L2A1A2L1L212L1L212L1L2A1A2L1L2V21L2L14、根据下图左边所示电路图,将下图右边的电路元件连成的实物电路。5、根据下图左边所示电路图,将下图右边的电路元件连成的实物电路。6、根据下面的实物连接图,在右边方框中画出对应的电路图。三、有关滑动变阻器的电路连接专题1、如下图所示,请你在图上用笔画线代替导线把元件连接起来,要求L1和L2并联,且滑动变阻器控制通过L1的电流大小,并在左边方框内画出电路图。。2、根据左边的实物图,在右边的方框中画出它的电路图。3、根据左边的电路图,用笔画线代替导线将右边的元件连接好(电流表选用0~0.6A的量程,电压表选用0~3V的量程)。4、(1)请根据右边的电路图用笔画线代替导线,将图甲中的元件连成电路.要求:滑动变阻器的滑片向左移动时,电流表的示数变大.(2)请根据右边的电路图用笔画线代替导线,将图乙中的元件连成电路.要求:滑动变阻器的滑片向左移动时,电流表的示数变小.L1L2AV-0.63L2L1L1L2AV-0.63L2L1-0.63L2L1DAB1CL1L2VALR′R’-0.63L图乙DAB1C-0.63图甲DAB1C-0.63AR5、根据左边的电路图,用笔画线代替导线将右边的元件连接好(电流表选用0~0.6A的量程,电压表选用0~3V的量程)。VALR′R’-0.63L
