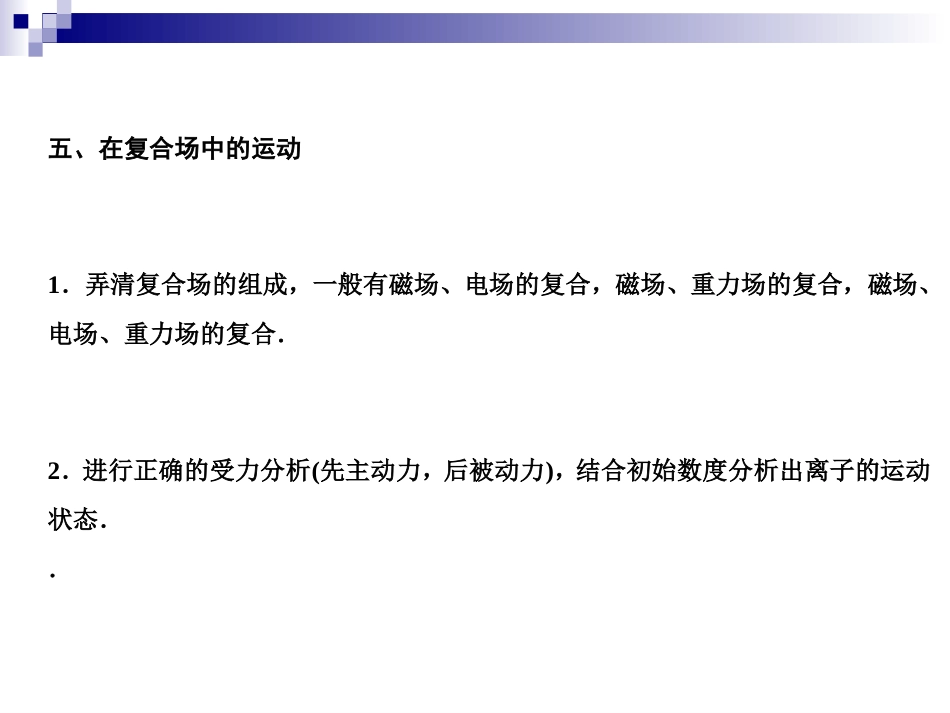

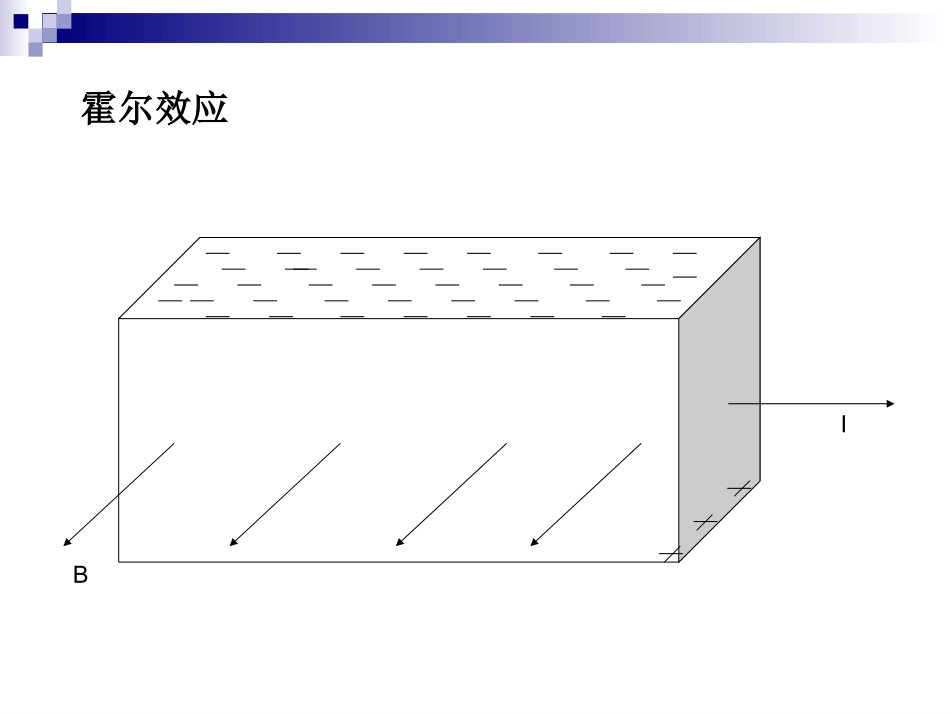

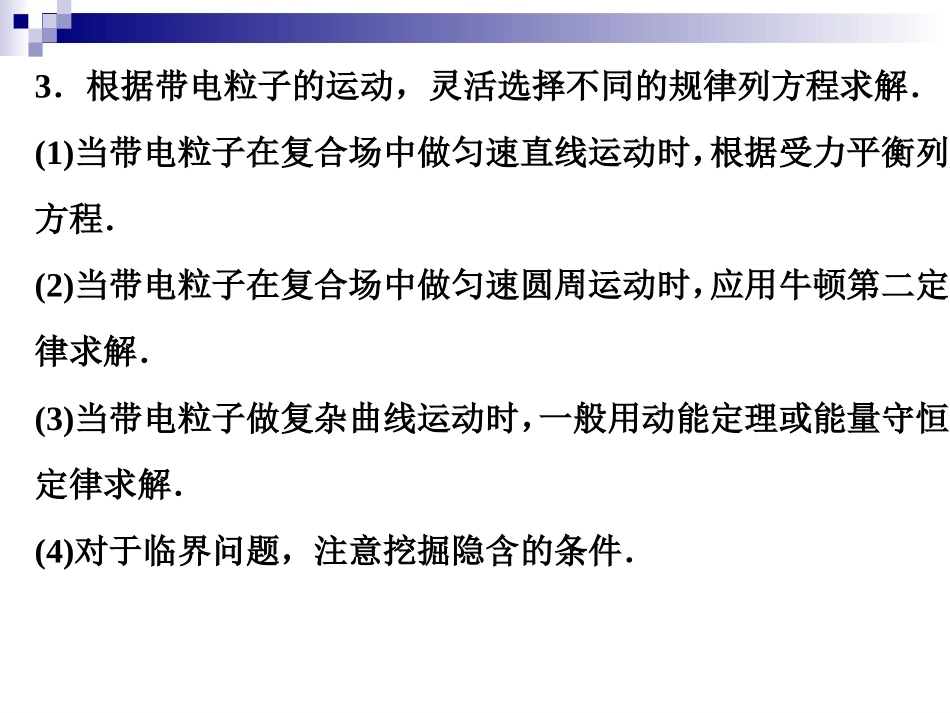

霍尔效应IB五、在复合场中的运动1．弄清复合场的组成，一般有磁场、电场的复合，磁场、重力场的复合，磁场、电场、重力场的复合．2．进行正确的受力分析(先主动力，后被动力)，结合初始数度分析出离子的运动状态．．3．根据带电粒子的运动，灵活选择不同的规律列方程求解．(1)当带电粒子在复合场中做匀速直线运动时，根据受力平衡列方程．(2)当带电粒子在复合场中做匀速圆周运动时，应用牛顿第二定律求解．(3)当带电粒子做复杂曲线运动时，一般用动能定理或能量守恒定律求解．(4)对于临界问题，注意挖掘隐含的条件．质谱仪—阿斯顿S0AA,B2P2P1B1_+１、简述质谱仪的结构？２、试分析质谱仪的工作原理：①如何测定带电粒子的荷质比q/m②如何区分和测量同位素加速电场速度选择器照相底片偏转磁场S121S例1：当氢的三种同位素氢（）、氘（）、氚（）以相同的速度垂直进入同一匀强磁场，如图，则它们运动的轨道半径之比是多少？H11H21H31···············UqSS1xPB练习：质谱仪是一种测定带电粒子质量和分析同位素的重要工具，它的构造原理如图，离子源S产生的各种不同正离子束(速度可看作为零)，经加速电场加速后垂直进入有界匀强磁场，到达记录它的照相底片P上，设离子在P上的位置到入口处S1的距离为x，可以判断()A、若离子束是同位素，则x越大，离子质量越大B、若离子束是同位素，则x越大，离子质量越小C、只要x相同，则离子质量一定相同D、只要x相同，则离子的荷质比一定相同AD(1)质谱仪的两大重要组成部分是加速电场和偏转磁场，如图3613所示为质谱仪的原理图．设想有一个静止的质量为m、带电量为q的带电粒子(不计重力)，经电压为U的加速电场加速后垂直进入磁感应强度为B的偏转磁场中，带电粒子打至底片上的P点，设OP＝x，则在图中能正确反映x与U之间的函数关系的是()图3613回旋加速器---劳伦斯A～Ud例1：关于回旋加速器中电场和磁场的作用的叙述，正确的是()A、电场和磁场都对带电粒子起加速作用B、电场和磁场是交替地对带电粒子做功的C、只有电场能对带电粒子起加速作用D、磁场的作用是使带电粒子在D形盒中做匀速圆周运动CD例。如图3612所示，回旋加速器D形盒的最大半径为R，匀强磁场垂直穿过D形盒面，两D形盒的间隙为d，一质量为m，带电量为q的粒子每经过间隙时都被加速，加速电压大小为U，粒子从静止开始经多次加速，当速度达到v时，粒子从D形盒的边缘处引出，求：①磁场的磁感应强度B的大小．②带电粒子在磁场中运动的圈数n.③粒子在磁场和电场中运动的总时间t.图3612例3：回旋加速器的两个D形盒的半径都为R，用来加速质量为m，带电量为q的质子，使质子由静止加速到能量为E后，由A孔射出。求：（1）加速器中匀强磁场B的方向和大小。（2）设两D形盒间的距离为d，其间电压为U，加速到上述能量所需加速次数.（3）加速到上述能量所需时间(不计通过缝隙的时间）。A～Ud
