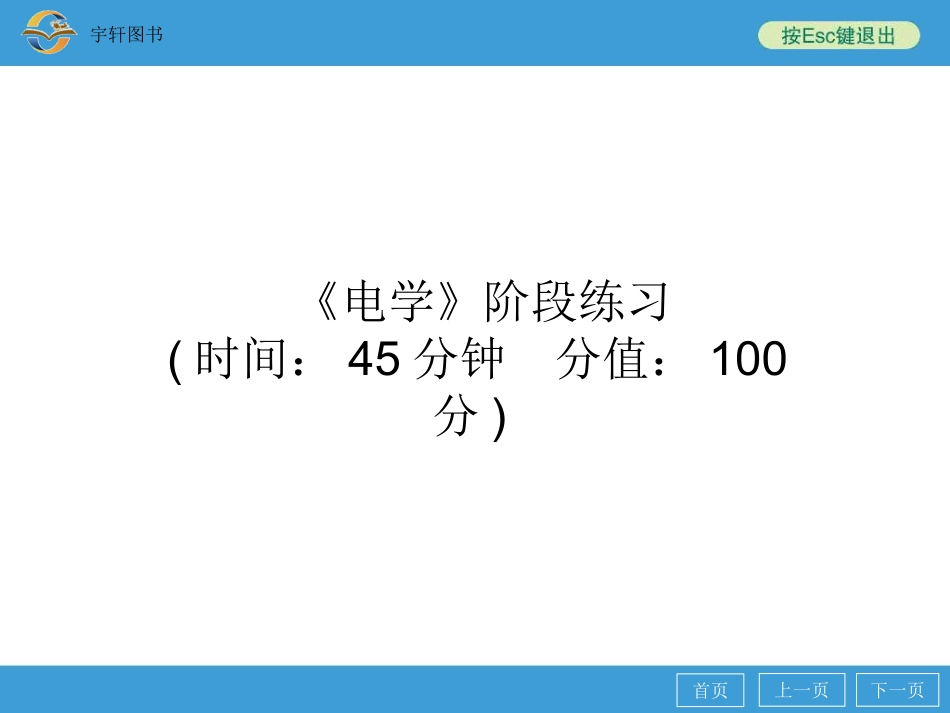

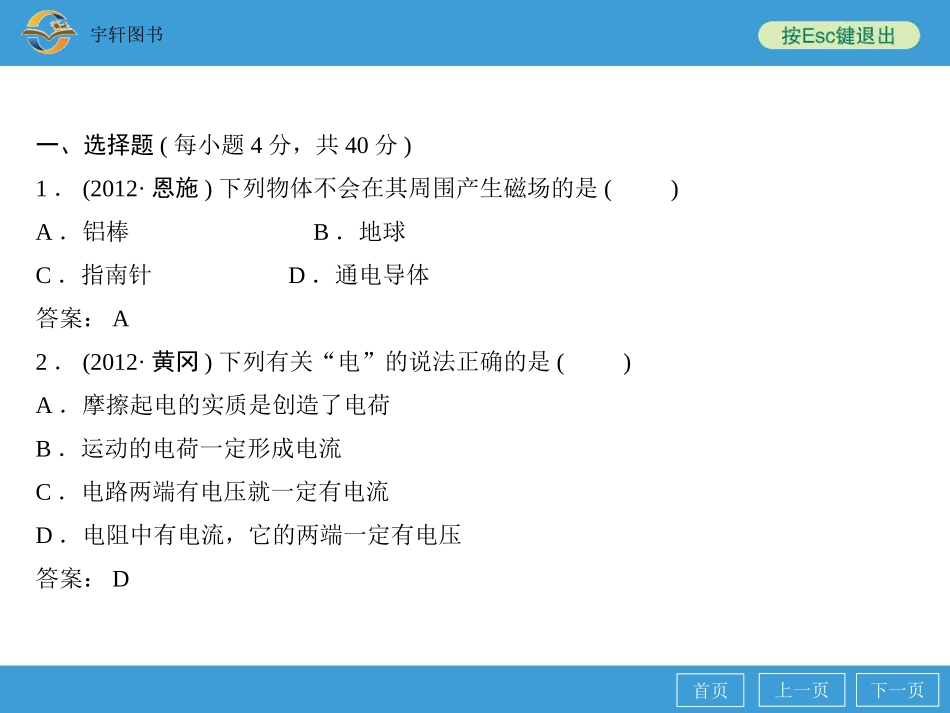

宇轩图书物理上一页下一页宇轩图书首页《电学》阶段练习(时间：45分钟分值：100分)上一页下一页宇轩图书首页一、选择题(每小题4分，共40分)1．(2012·恩施)下列物体不会在其周围产生磁场的是()A．铝棒B．地球C．指南针D．通电导体答案：A2．(2012·黄冈)下列有关“电”的说法正确的是()A．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．电路两端有电压就一定有电流D．电阻中有电流，它的两端一定有电压答案：D上一页下一页宇轩图书首页3．(2012·广东)下图中小磁针的指向正确的是()答案：C上一页下一页宇轩图书首页4．(2012·天津)如图甲所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，图乙中接线情况正确的是()答案：C5．(2012·河南)下列说法中符合安全用电原则的是()A．控制灯泡的开关应接在火线上B．高压带电体不能接触，但可以靠近C．保险盒内熔丝熔断，可用铜丝替代D．家用电器失火时，先灭火，后切断电源答案：A上一页下一页宇轩图书首页6．(2012·襄阳)在家庭电路中，下列说法正确的是()A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．增加大功率用电器时，只需换上足够粗的保险丝即可D．电路中电流过大的原因之一是使用的电器总功率过大答案：D上一页下一页宇轩图书首页7．(2012·咸宁)光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则()A．当有人通过通道而遮蔽光线时，A、B间电压降低B．当有人通过通道而遮蔽光线时，通过R1的电流变大C．当仅增大R2连入电路中的阻值时，通过R1的电流变大D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压答案：A上一页下一页宇轩图书首页8．(2012·江西)如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是()A．电流表的示数变小，电压表的示数变大B．电流表的示数变小，电压表的示数不变C．电压表与电压表的示数之和不变D．电压表与电流表的示数之比不变上一页下一页宇轩图书首页【解析】解答本题的关键是弄清题图中电路的连接方式，分析电路时要做到“目中无表”，即认为电压表相当于不存在，电流表相当于导线．依据该方法可以很快分析出电阻R1和滑动变阻器R2串联接在电路中，电压表测量电源电压，电压表测量滑动变阻器R2两端电压．当滑动变阻器R2的滑片P向左滑动时，滑动变阻器连入电路中的阻值变大，由欧姆定律(I＝UR)可知电路中的电流变小，电流表示数变小；由U1＝IR1可知电阻R1两端的电压变小，而电源电压不变(示数不变)，则电压表的示数将变大，电压表与的示数之和会变大；电压表与电流表的示数之比等于滑动变阻器R2连入电路的阻值，该比值会变大．答案：B上一页下一页宇轩图书首页9．(2012·襄阳)如图所示电路，电源电压不变．闭合开关后，当滑动变阻器的滑片P向右滑动时()A．两表的示数都减小B．两表的示数都不变C．电压表的示数不变，电流表的示数减小D．电压表示数减小，电流表示数增大【解析】由图可知，电压表测量的是电源电压、电流表测量的是干路的电流．因为电源电压不变，所以电压表的示数保持不变；当滑片向右移动时，滑动变阻器接入电路中的电阻变大，所以通过它的电流变小，而通过定值电阻的电流不变，干路电流是两个支路电流的和，所以通过干路的电流也变小，因此电流表的示数减小．答案：C上一页下一页宇轩图书首页10．(2012·孝感)如图所示的电路中，电源的电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑片P向右移动时，则()A．电流表的示数变大B．电压表的示数不变C．电路消耗的总功率增大D．R1消耗的电功率减小上一页下一页宇轩图书首页【解析】闭合开关S后，将滑动变阻器的滑片P向右移动时，滑动变阻器连入电路的阻值变大，电源电压保持不变，由欧姆定律(I＝UR)可知电路中的电流将变小，电流表的示数将变小，A错误；R1的阻值不变，由P1＝I2R1可知R1消耗的电功率将减小，D正确；由P＝UI可知，电路消耗的总功率将减小，C错误；由U1...
