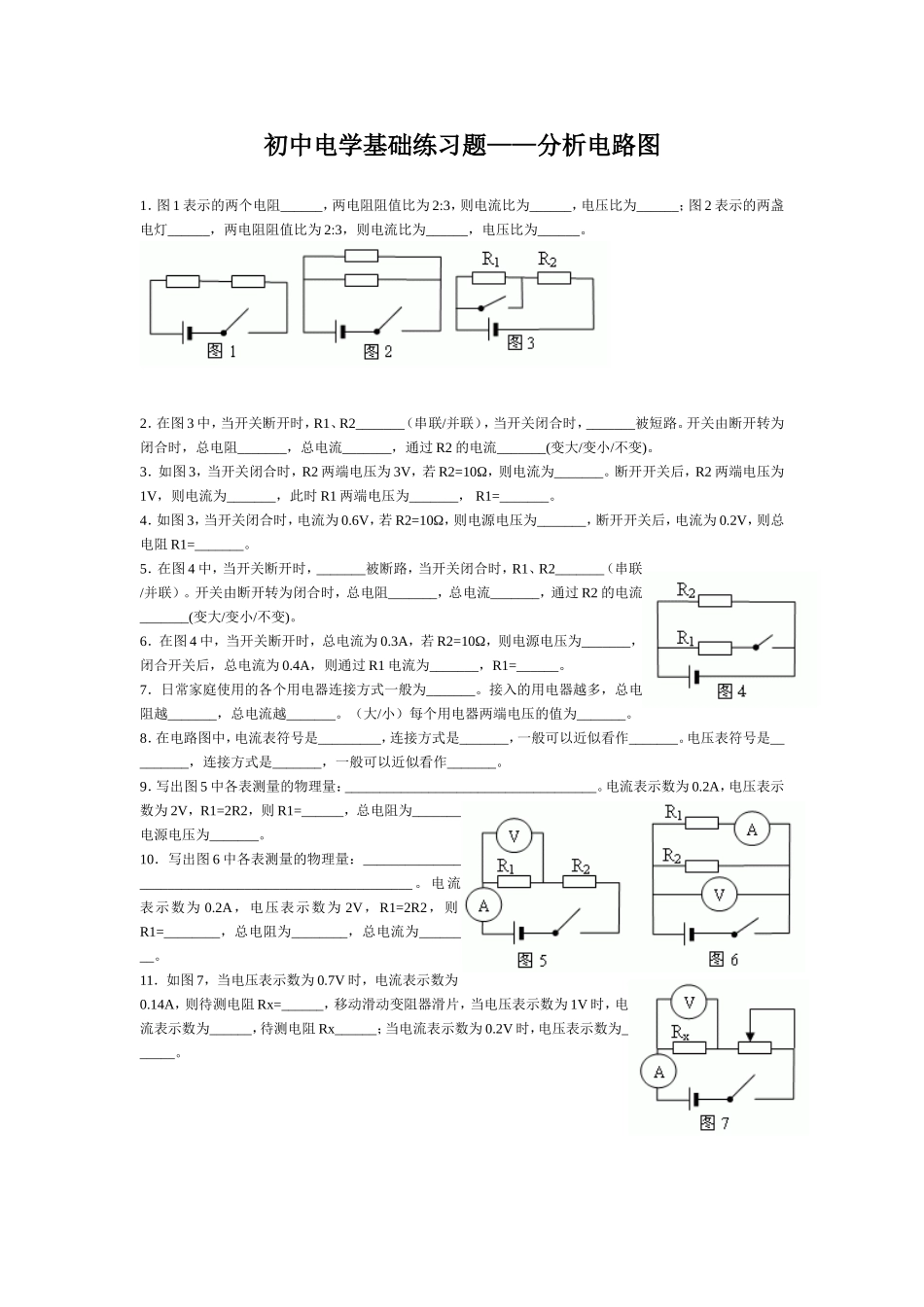

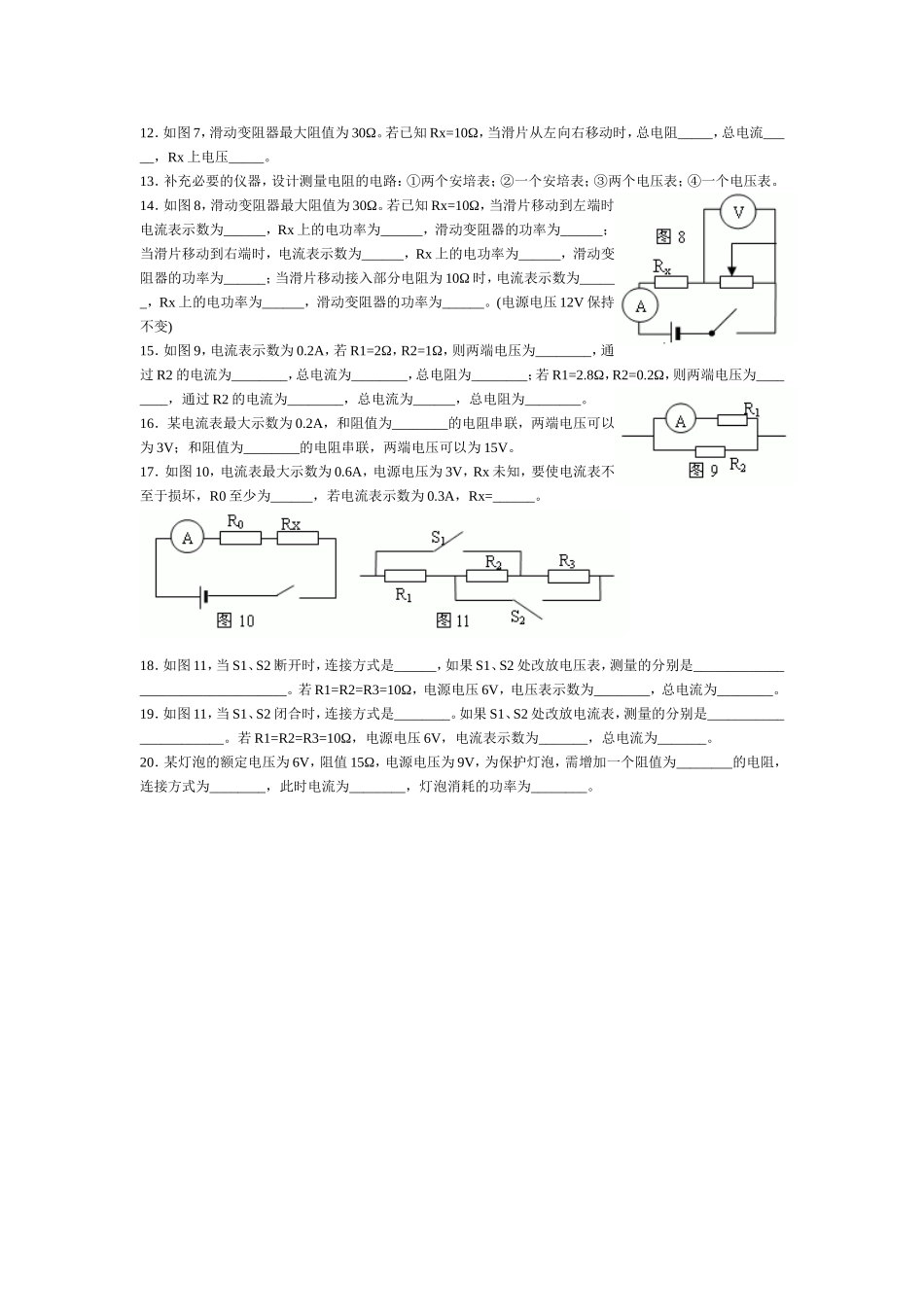

初中电学基础练习题——分析电路图1．图1表示的两个电阻______，两电阻阻值比为2:3，则电流比为______，电压比为______；图2表示的两盏电灯______，两电阻阻值比为2:3，则电流比为______，电压比为______。2．在图3中，当开关断开时，R1、R2_______（串联/并联），当开关闭合时，_______被短路。开关由断开转为闭合时，总电阻_______，总电流_______，通过R2的电流_______(变大/变小/不变)。3．如图3，当开关闭合时，R2两端电压为3V，若R2=10Ω，则电流为_______。断开开关后，R2两端电压为1V，则电流为_______，此时R1两端电压为_______，R1=_______。4．如图3，当开关闭合时，电流为0.6V，若R2=10Ω，则电源电压为_______，断开开关后，电流为0.2V，则总电阻R1=_______。5．在图4中，当开关断开时，_______被断路，当开关闭合时，R1、R2_______（串联/并联）。开关由断开转为闭合时，总电阻_______，总电流_______，通过R2的电流_______(变大/变小/不变)。6．在图4中，当开关断开时，总电流为0.3A，若R2=10Ω，则电源电压为_______，闭合开关后，总电流为0.4A，则通过R1电流为_______，R1=______。7．日常家庭使用的各个用电器连接方式一般为_______。接入的用电器越多，总电阻越_______，总电流越_______。（大/小）每个用电器两端电压的值为_______。8．在电路图中，电流表符号是_________，连接方式是_______，一般可以近似看作_______。电压表符号是_________，连接方式是_______，一般可以近似看作_______。9．写出图5中各表测量的物理量：____________________________________。电流表示数为0.2A，电压表示数为2V，R1=2R2，则R1=______，总电阻为_______，电源电压为_______。10．写出图6中各表测量的物理量：_____________________________________________________。电流表示数为0.2A，电压表示数为2V，R1=2R2，则R1=________，总电阻为________，总电流为________。11．如图7，当电压表示数为0.7V时，电流表示数为0.14A，则待测电阻Rx=______，移动滑动变阻器滑片，当电压表示数为1V时，电流表示数为______，待测电阻Rx______；当电流表示数为0.2V时，电压表示数为______。12．如图7，滑动变阻器最大阻值为30Ω。若已知Rx=10Ω，当滑片从左向右移动时，总电阻_____，总电流_____，Rx上电压_____。13．补充必要的仪器，设计测量电阻的电路：①两个安培表；②一个安培表；③两个电压表；④一个电压表。14．如图8，滑动变阻器最大阻值为30Ω。若已知Rx=10Ω，当滑片移动到左端时，电流表示数为______，Rx上的电功率为______，滑动变阻器的功率为______；当滑片移动到右端时，电流表示数为______，Rx上的电功率为______，滑动变阻器的功率为______；当滑片移动接入部分电阻为10Ω时，电流表示数为______，Rx上的电功率为______，滑动变阻器的功率为______。(电源电压12V保持不变)15．如图9，电流表示数为0.2A，若R1=2Ω，R2=1Ω，则两端电压为________，通过R2的电流为________，总电流为________，总电阻为________；若R1=2.8Ω，R2=0.2Ω，则两端电压为________，通过R2的电流为________，总电流为______，总电阻为________。16．某电流表最大示数为0.2A，和阻值为________的电阻串联，两端电压可以为3V；和阻值为________的电阻串联，两端电压可以为15V。17．如图10，电流表最大示数为0.6A，电源电压为3V，Rx未知，要使电流表不至于损坏，R0至少为______，若电流表示数为0.3A，Rx=______。18．如图11，当S1、S2断开时，连接方式是______，如果S1、S2处改放电压表，测量的分别是__________________________________。若R1=R2=R3=10Ω，电源电压6V，电压表示数为________，总电流为________。19．如图11，当S1、S2闭合时，连接方式是________。如果S1、S2处改放电流表，测量的分别是_______________________。若R1=R2=R3=10Ω，电源电压6V，电流表示数为_______，总电流为_______。20．某灯泡的额定电压为6V，阻值15Ω，电源电压为9V，为保护灯泡，需增加一个阻值为________的电阻，连接方式为________，此时电流为________，灯泡消耗的功率为________。
