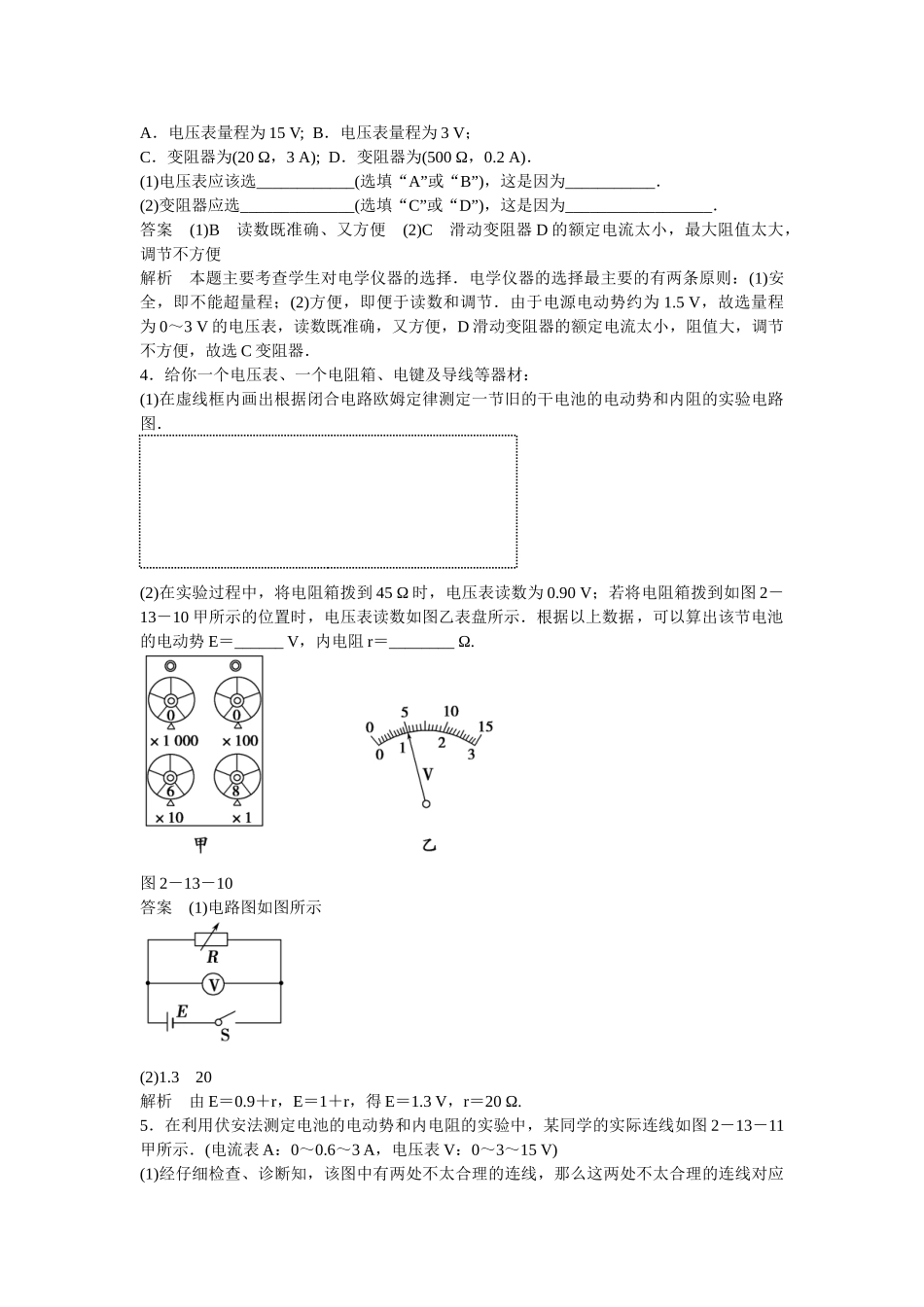

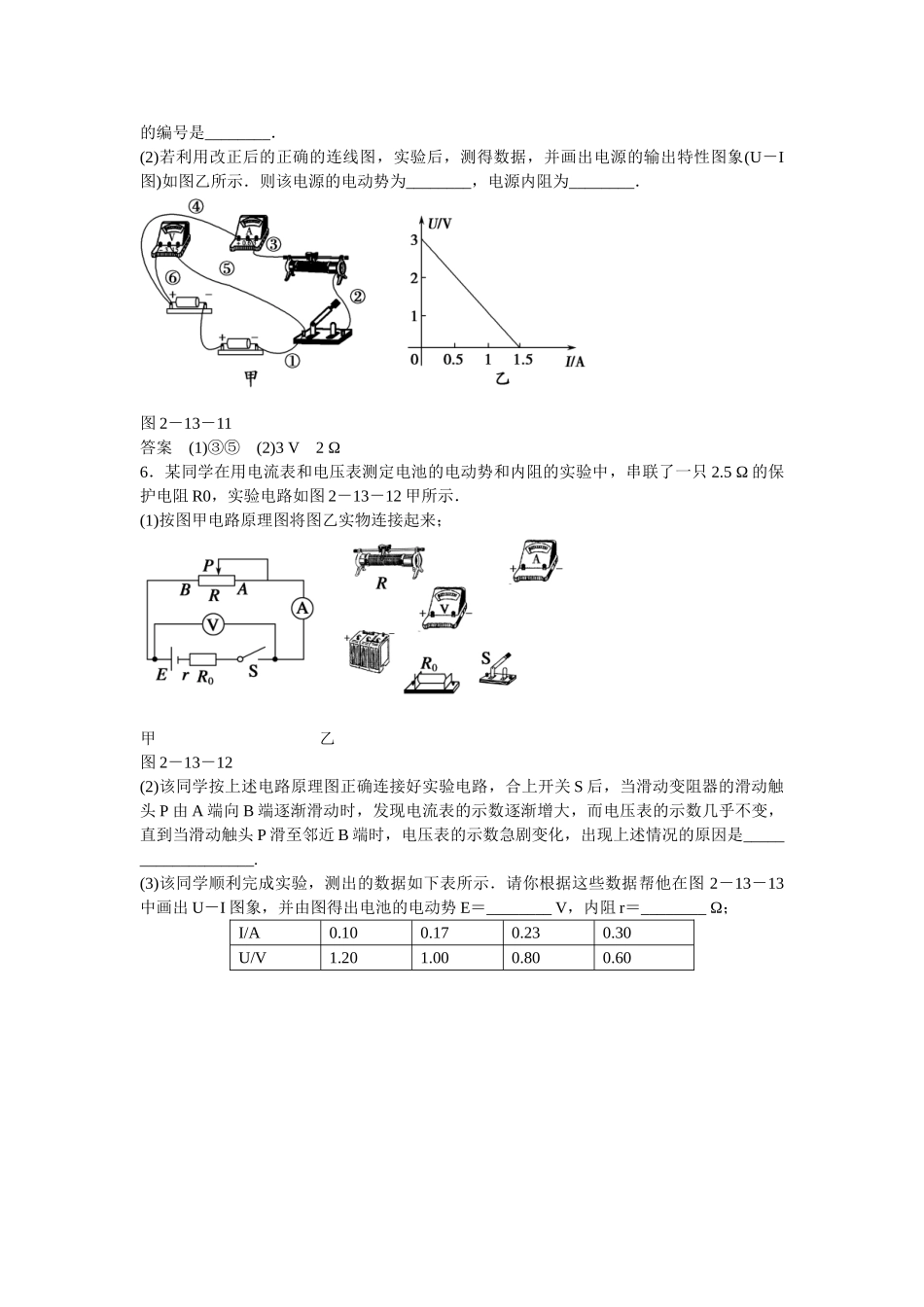

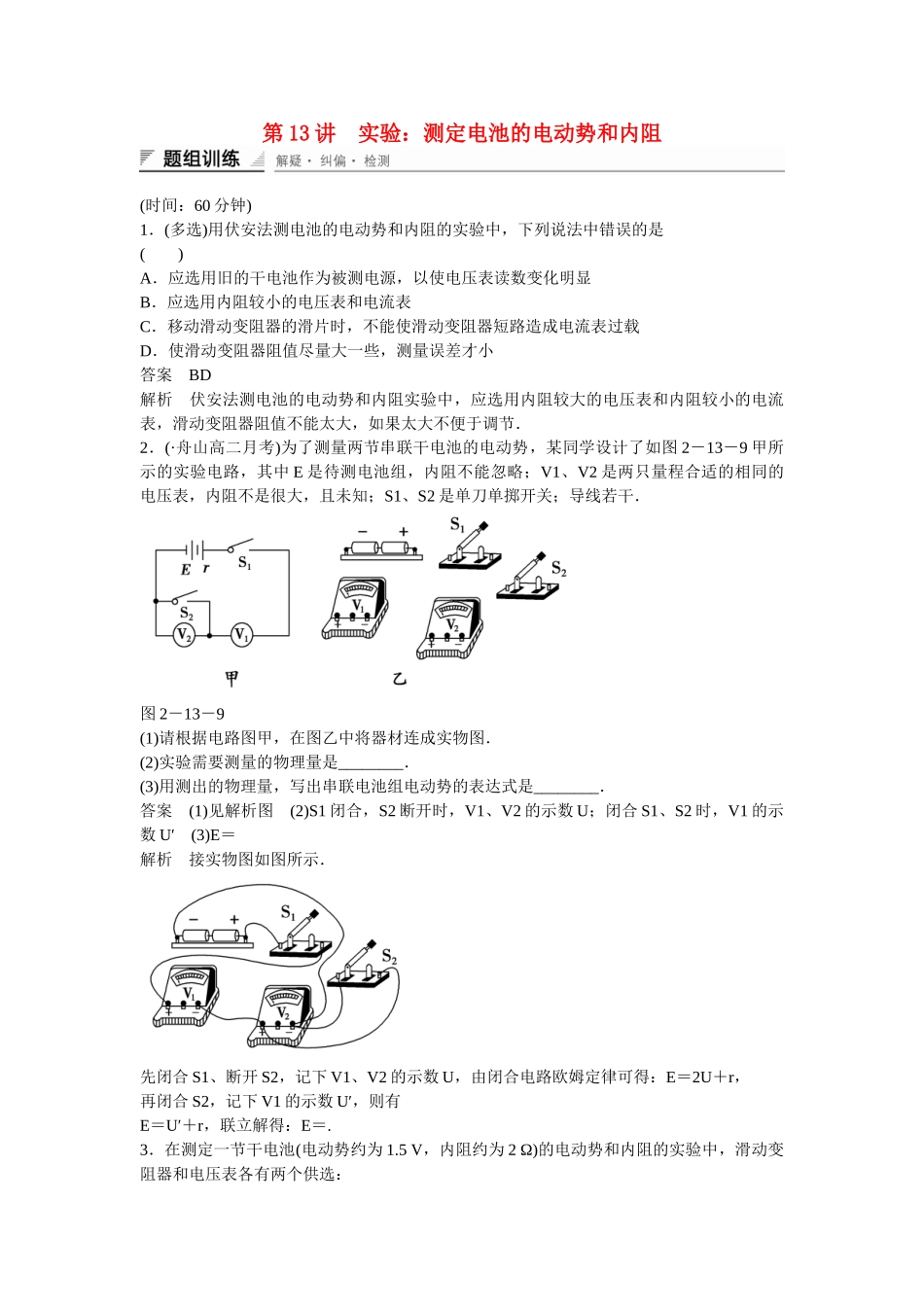

第13讲实验：测定电池的电动势和内阻(时间：60分钟)1．(多选)用伏安法测电池的电动势和内阻的实验中，下列说法中错误的是()A．应选用旧的干电池作为被测电源，以使电压表读数变化明显B．应选用内阻较小的电压表和电流表C．移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载D．使滑动变阻器阻值尽量大一些，测量误差才小答案BD解析伏安法测电池的电动势和内阻实验中，应选用内阻较大的电压表和内阻较小的电流表，滑动变阻器阻值不能太大，如果太大不便于调节．2．(·舟山高二月考)为了测量两节串联干电池的电动势，某同学设计了如图2－13－9甲所示的实验电路，其中E是待测电池组，内阻不能忽略；V1、V2是两只量程合适的相同的电压表，内阻不是很大，且未知；S1、S2是单刀单掷开关；导线若干．图2－13－9(1)请根据电路图甲，在图乙中将器材连成实物图．(2)实验需要测量的物理量是________．(3)用测出的物理量，写出串联电池组电动势的表达式是________．答案(1)见解析图(2)S1闭合，S2断开时，V1、V2的示数U；闭合S1、S2时，V1的示数U′(3)E＝解析接实物图如图所示．先闭合S1、断开S2，记下V1、V2的示数U，由闭合电路欧姆定律可得：E＝2U＋r，再闭合S2，记下V1的示数U′，则有E＝U′＋r，联立解得：E＝.3．在测定一节干电池(电动势约为1.5V，内阻约为2Ω)的电动势和内阻的实验中，滑动变阻器和电压表各有两个供选：A．电压表量程为15V;B．电压表量程为3V；C．变阻器为(20Ω，3A);D．变阻器为(500Ω，0.2A)．(1)电压表应该选____________(选填“A”或“B”)，这是因为___________．(2)变阻器应选______________(选填“C”或“D”)，这是因为__________________．答案(1)B读数既准确、又方便(2)C滑动变阻器D的额定电流太小，最大阻值太大，调节不方便解析本题主要考查学生对电学仪器的选择．电学仪器的选择最主要的有两条原则：(1)安全，即不能超量程；(2)方便，即便于读数和调节．由于电源电动势约为1.5V，故选量程为0～3V的电压表，读数既准确，又方便，D滑动变阻器的额定电流太小，阻值大，调节不方便，故选C变阻器．4．给你一个电压表、一个电阻箱、电键及导线等器材：(1)在虚线框内画出根据闭合电路欧姆定律测定一节旧的干电池的电动势和内阻的实验电路图．(2)在实验过程中，将电阻箱拨到45Ω时，电压表读数为0.90V；若将电阻箱拨到如图2－13－10甲所示的位置时，电压表读数如图乙表盘所示．根据以上数据，可以算出该节电池的电动势E＝______V，内电阻r＝________Ω.图2－13－10答案(1)电路图如图所示(2)1.320解析由E＝0.9＋r，E＝1＋r，得E＝1.3V，r＝20Ω.5．在利用伏安法测定电池的电动势和内电阻的实验中，某同学的实际连线如图2－13－11甲所示．(电流表A：0～0.6～3A，电压表V：0～3～15V)(1)经仔细检查、诊断知，该图中有两处不太合理的连线，那么这两处不太合理的连线对应的编号是________．(2)若利用改正后的正确的连线图，实验后，测得数据，并画出电源的输出特性图象(U－I图)如图乙所示．则该电源的电动势为________，电源内阻为________．图2－13－11答案(1)③⑤(2)3V2Ω6．某同学在用电流表和电压表测定电池的电动势和内阻的实验中，串联了一只2.5Ω的保护电阻R0，实验电路如图2－13－12甲所示．(1)按图甲电路原理图将图乙实物连接起来；甲乙图2－13－12(2)该同学按上述电路原理图正确连接好实验电路，合上开关S后，当滑动变阻器的滑动触头P由A端向B端逐渐滑动时，发现电流表的示数逐渐增大，而电压表的示数几乎不变，直到当滑动触头P滑至邻近B端时，电压表的示数急剧变化，出现上述情况的原因是___________________.(3)该同学顺利完成实验，测出的数据如下表所示．请你根据这些数据帮他在图2－13－13中画出U－I图象，并由图得出电池的电动势E＝________V，内阻r＝________Ω；I/A0.100.170.230.30U/V1.201.000.800.60图2－13－13答案(1)如图所示(2)滑动变阻器的总电阻太大(3)1.483.0如图所示7．某同学利用电压表和电阻箱测定干电池的电动势和内电阻，使用的器材还包括定值电阻(R0＝5Ω)一个，开关两个，导线若干，实验原理图如图2－13－14(a)．(1)在图(b)...
