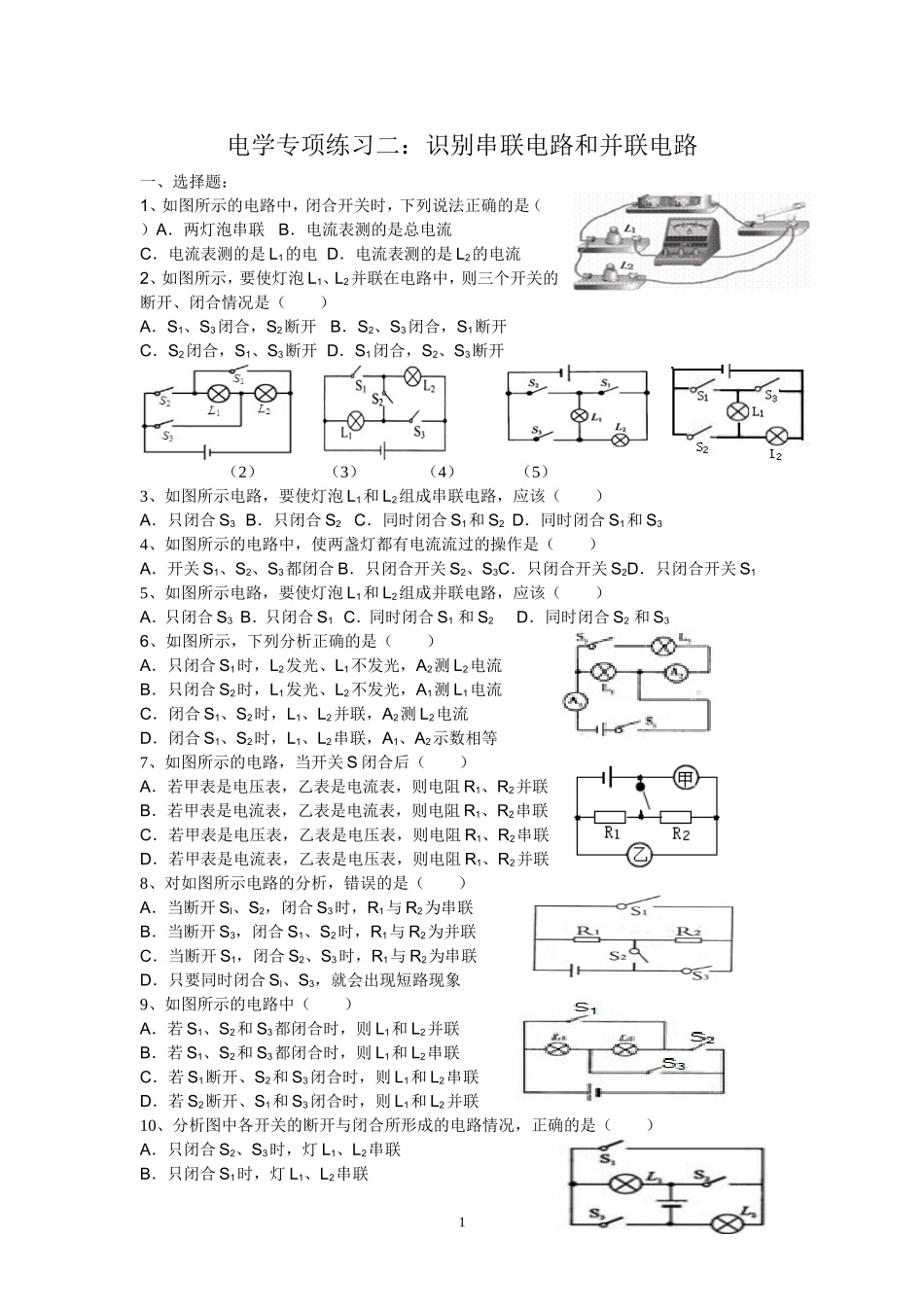

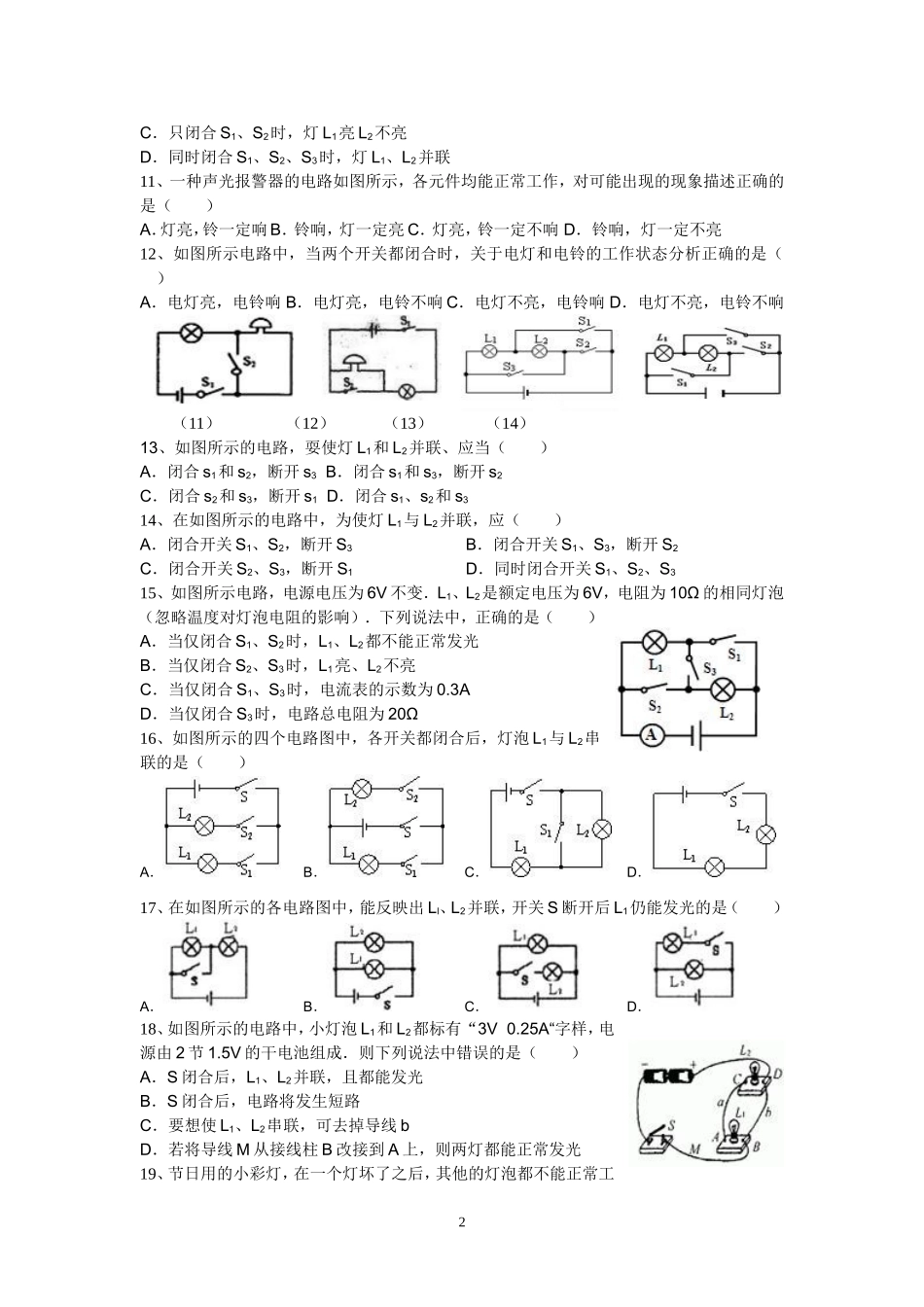

电学专项练习二：识别串联电路和并联电路一、选择题：1、如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．电流表测的是总电流C．电流表测的是L1的电D．电流表测的是L2的电流2、如图所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是（）A．S1、S3闭合，S2断开B．S2、S3闭合，S1断开C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开（2）（3）（4）（5）3、如图所示电路，要使灯泡L1和L2组成串联电路，应该（）A．只闭合S3B．只闭合S2C．同时闭合S1和S2D．同时闭合S1和S34、如图所示的电路中，使两盏灯都有电流流过的操作是（）A．开关S1、S2、S3都闭合B．只闭合开关S2、S3C．只闭合开关S2D．只闭合开关S15、如图所示电路，要使灯泡L1和L2组成并联电路，应该（）A．只闭合S3B．只闭合S1C．同时闭合S1和S2D．同时闭合S2和S36、如图所示，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等7、如图所示的电路，当开关S闭合后（）A．若甲表是电压表，乙表是电流表，则电阻R1、R2并联B．若甲表是电流表，乙表是电流表，则电阻R1、R2串联C．若甲表是电压表，乙表是电压表，则电阻R1、R2串联D．若甲表是电流表，乙表是电压表，则电阻R1、R2并联8、对如图所示电路的分析，错误的是（）A．当断开Sl、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合Sl、S3，就会出现短路现象9、如图所示的电路中（）A．若S1、S2和S3都闭合时，则L1和L2并联B．若S1、S2和S3都闭合时，则L1和L2串联C．若S1断开、S2和S3闭合时，则L1和L2串联D．若S2断开、S1和S3闭合时，则L1和L2并联10、分析图中各开关的断开与闭合所形成的电路情况，正确的是（）A．只闭合S2、S3时，灯L1、L2串联B．只闭合S1时，灯L1、L2串联1C．只闭合S1、S2时，灯L1亮L2不亮D．同时闭合S1、S2、S3时，灯L1、L2并联11、一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（）A．灯亮，铃一定响B．铃响，灯一定亮C．灯亮，铃一定不响D．铃响，灯一定不亮12、如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（）A．电灯亮，电铃响B．电灯亮，电铃不响C．电灯不亮，电铃响D．电灯不亮，电铃不响（11）（12）（13）（14）13、如图所示的电路，耍使灯L1和L2并联、应当（）A．闭合s1和s2，断开s3B．闭合s1和s3，断开s2C．闭合s2和s3，断开s1D．闭合s1、s2和s314、在如图所示的电路中，为使灯L1与L2并联，应（）A．闭合开关S1、S2，断开S3B．闭合开关S1、S3，断开S2C．闭合开关S2、S3，断开S1D．同时闭合开关S1、S2、S315、如图所示电路，电源电压为6V不变．L1、L2是额定电压为6V，电阻为10Ω的相同灯泡（忽略温度对灯泡电阻的影响）．下列说法中，正确的是（）A．当仅闭合S1、S2时，L1、L2都不能正常发光B．当仅闭合S2、S3时，L1亮、L2不亮C．当仅闭合S1、S3时，电流表的示数为0.3AD．当仅闭合S3时，电路总电阻为20Ω16、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）A．B．C．D．17、在如图所示的各电路图中，能反映出Ll、L2并联，开关S断开后L1仍能发光的是（）A．B．C．D．18、如图所示的电路中，小灯泡L1和L2都标有“3V0.25A“字样，电源由2节1.5V的干电池组成．则下列说法中错误的是（）A．S闭合后，L1、L2并联，且都能发光B．S闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到A上，则两灯都能正常发光19、节日用的小彩灯，在一个灯坏了之后，其他的灯泡都不能正常工2作，则这些小彩灯（）A．一定是串联B．可能是串联，也可能是并联C．一定是并联D．无法判定20、有一个看不见内部情况的盒子，盒上有两个灯泡和一个开关，它们的连线在盒内．闭合开关，两个灯泡都发亮，断开开关，两个灯泡都熄灭．在不打开盒子的情况下，小玲为了判断两个灯泡的连接方式，把其中...
