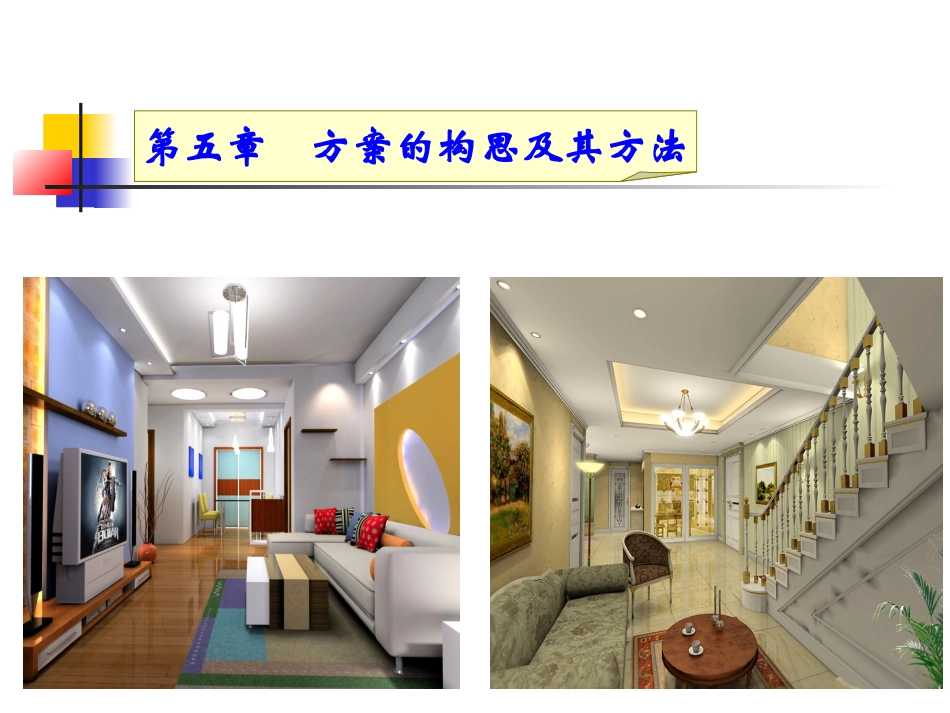

第五章方案的构思及其方法VIP免费

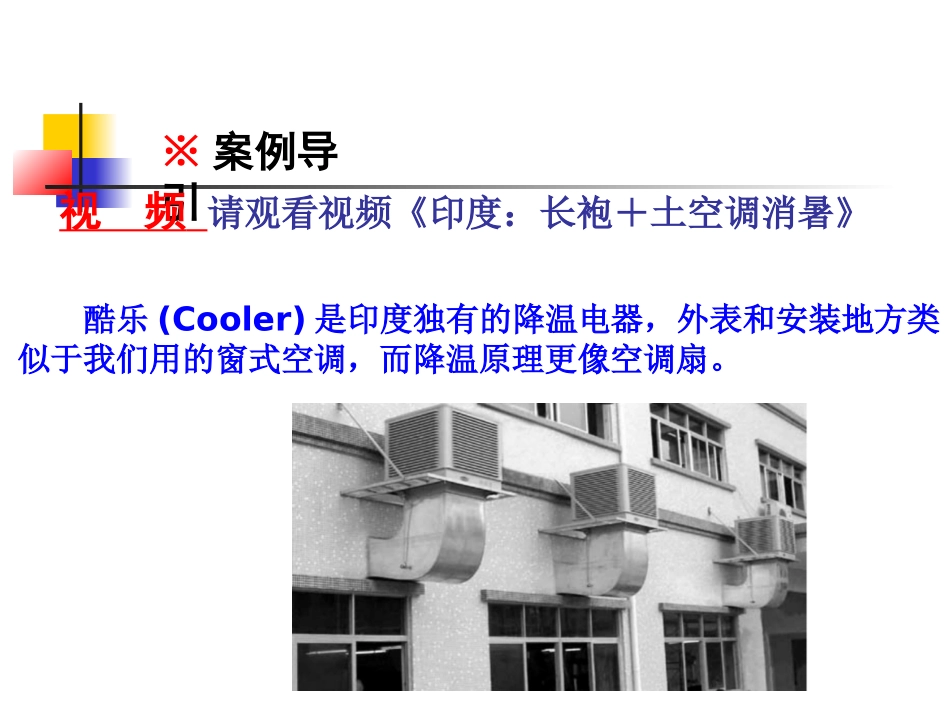

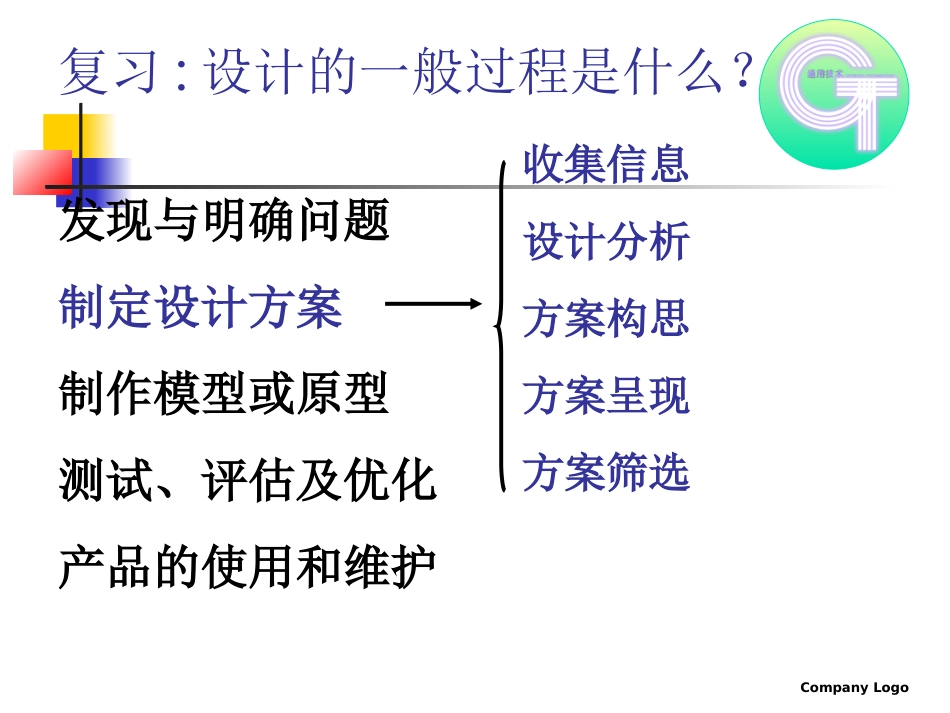

第五章方案的构思及其方法www.themegallery.comCompanyLogo复习:设计的一般过程是什么？发现与明确问题制定设计方案制作模型或原型测试、评估及优化产品的使用和维护收集信息设计分析方案构思方案呈现方案筛选※案例导引视频请观看视频《印度：长袍＋土空调消暑》酷乐(Cooler)是印度独有的降温电器，外表和安装地方类似于我们用的窗式空调，而降温原理更像空调扇。物体机器外形好似一只铁皮百叶箱，三面百叶内加装稻草，正面安装风扇，底部有一个蓄水槽，蓄水槽里安放一个小水泵，有三根小水管与水泵相连，通过水泵送水到三面百叶上，将百叶上的稻草打湿，再通过风扇吹出带水汽的风，降温作用很不错。人普通家庭随处可见，在公共部门，如学校、政府办公大楼等也是每屋必备。甚至是印度总统府，旁边的政府办公楼墙上挂满了酷乐。这种降温效果赶不上空调的电器，在印度的应用如此广泛的原因是什么？※案例导引环境1.价格低廉，方便搬运，易于拆装。2.印度基础建设薄弱，电力资源严重短缺，即便是在首都新德里，停电也是家常便饭。在炎热的夏天，经常一天停好几次电，而且一停就是半小时以上，基本上每户家庭都安装了蓄电池。但是如果使用空调，由于其耗电量大，蓄电池也很难支撑。但对于酷乐来说，供半个钟头电还是没问题的。3.印度很多房子的门窗密封不好，开空调的制冷效果并不好。还不如酷乐实惠。※案例导引产品设计的要素(整体分析）：____、____、____设计考虑的主要因素：功能、结构稳定、安全可靠、易于制作、成本适当。知识精要知识精要11．设计分析．设计分析人物环境www.themegallery.comCompanyLogo台灯的组成：灯罩、灯泡、灯头、支撑架、开关、底座等。知识精要知识精要11．设计分析．设计分析（对物的展开分析）常见的标准件有：_____，______，______，________，________，______，______。选用标准件的作用：______________________。知识精要知识精要材料和标准件材料和标准件简化制作过程实现通用通换紧固件连接件密封件滚动轴承滚针轴承螺孔型材标准件是指经优选、简化、统一并给以标准代号的零件或部件。________是指人们在一定的调查研究和设计分析的基础上，通过思考将客观存在的各要素按照一定的规律架构起来，形成一个完成的抽象物，并采用图、模型、语言、文字等方式呈现思维过程。方案构思的主要方法：①________②________③________④____________方案构思知识精要知识精要22．方案的构思方法．方案的构思方法草图法模仿法联想法奇特性构思法www.themegallery.comCompanyLogo——直观明了(1)(1)能大致表达设计者的设计意图；能大致表达设计者的设计意图；(2)(2)对画图技术不过分强调，也可随意修改；对画图技术不过分强调，也可随意修改；(3)(3)学生可自由发挥、不受拘束。学生可自由发挥、不受拘束。1)1)草图法草图法www.themegallery.comCompanyLogo2)2)模仿法模仿法——依葫芦画瓢www.themegallery.comCompanyLogo仿生仿生::仿生仿生::www.themegallery.comCompanyLogo““嫦娥一号”将近距离拍摄月球每平方米“土嫦娥一号”将近距离拍摄月球每平方米“土地”地”3)3)联想法联想法——由此及彼万户飞天万户飞天4)4)奇特性构思法奇特性构思法——与众不同知识精要知识精要权衡的标准：1.首先要满足基本功能和安全可靠性2.在此基础上考虑稳定性和耐久性，3.最后综合考虑加工难易程度、成本及环保性。比较的方面：实用、美观、创新、稳定性、安全性、环保性、加工难易程度、经济成本等。33．方案的比较和权衡．方案的比较和权衡对方案进行评判和比较，要从设计的目的和原则出发，针对一些相互制约的问题进行权衡和决策，选出较为满意的方案或集中各方案的优点进行改进。案例导学案例导学例一：[2013浙江]如图所示的楼道转角休息椅，可供老年人上、下楼时中途休息。设计该椅子时，以下设计分析中从“环境”角度考虑的是()A．为了不用时少占用空间，椅子的座板应可收起B．为了帮助老年人落座、起立，应安装扶手C．为了防止座板收起时人被夹伤，椅子应有防夹设计D．为了使用时舒适、安全，椅子各部分应避免锐棱尖角【解析】本题考查产品设计分析的三要素...
