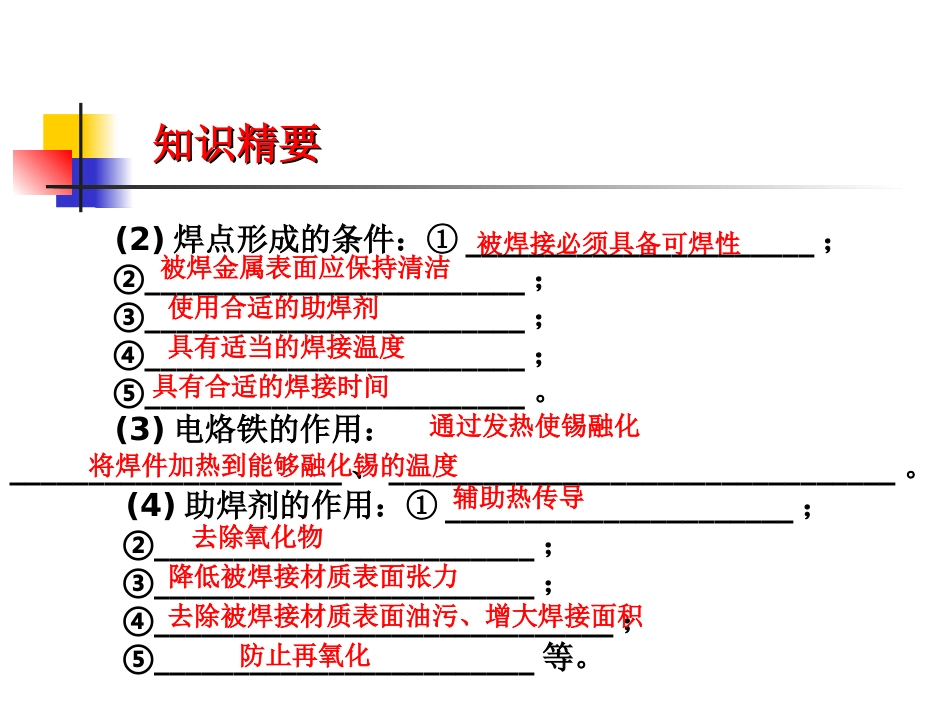

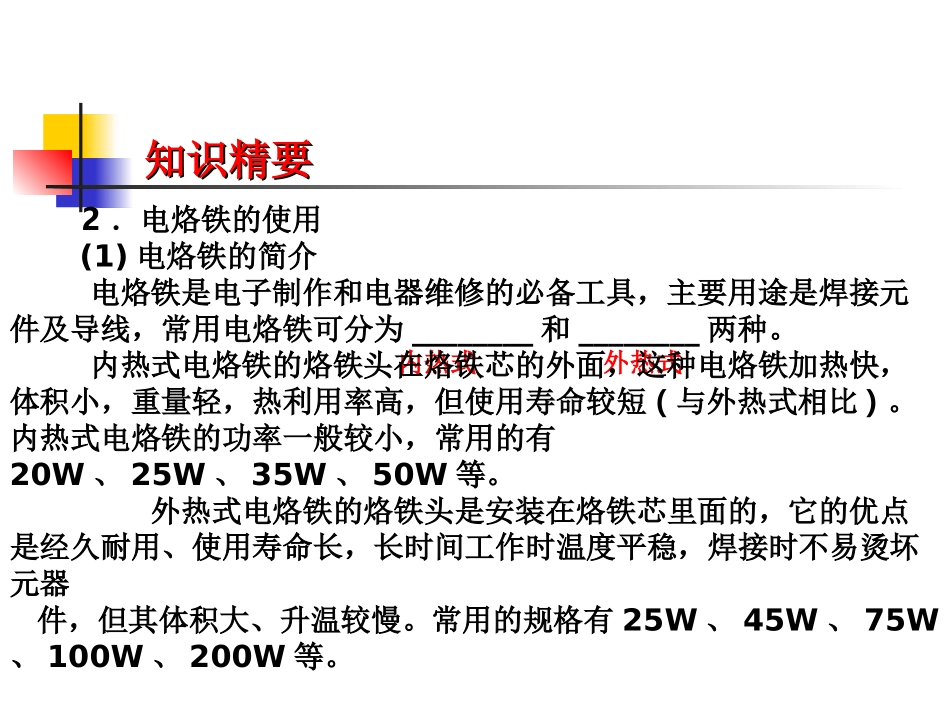

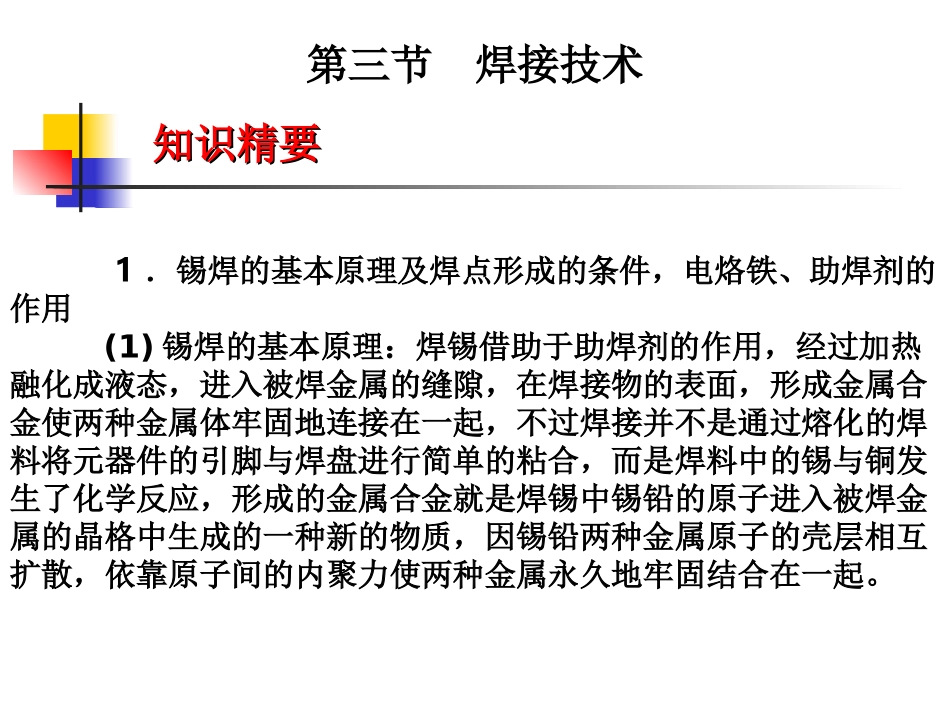

第三节焊接技术知识精要知识精要1．锡焊的基本原理及焊点形成的条件，电烙铁、助焊剂的作用(1)锡焊的基本原理：焊锡借助于助焊剂的作用，经过加热融化成液态，进入被焊金属的缝隙，在焊接物的表面，形成金属合金使两种金属体牢固地连接在一起，不过焊接并不是通过熔化的焊料将元器件的引脚与焊盘进行简单的粘合，而是焊料中的锡与铜发生了化学反应，形成的金属合金就是焊锡中锡铅的原子进入被焊金属的晶格中生成的一种新的物质，因锡铅两种金属原子的壳层相互扩散，依靠原子间的内聚力使两种金属永久地牢固结合在一起。知识精要知识精要被焊接必须具备可焊性被焊金属表面应保持清洁使用合适的助焊剂具有适当的焊接温度具有合适的焊接时间(2)焊点形成的条件：①______________________；②________________________；③________________________；④________________________；⑤________________________。(3)电烙铁的作用：_____________________、________________________________。(4)助焊剂的作用：①______________________；②________________________；③________________________；④_____________________________；⑤________________________等。通过发热使锡融化将焊件加热到能够融化锡的温度辅助热传导去除氧化物降低被焊接材质表面张力去除被焊接材质表面油污、增大焊接面积防止再氧化知识精要知识精要内热式外热式2．电烙铁的使用(1)电烙铁的简介电烙铁是电子制作和电器维修的必备工具，主要用途是焊接元件及导线，常用电烙铁可分为________和________两种。内热式电烙铁的烙铁头在烙铁芯的外面，这种电烙铁加热快，体积小，重量轻，热利用率高，但使用寿命较短(与外热式相比)。内热式电烙铁的功率一般较小，常用的有20W、25W、35W、50W等。外热式电烙铁的烙铁头是安装在烙铁芯里面的，它的优点是经久耐用、使用寿命长，长时间工作时温度平稳，焊接时不易烫坏元器件，但其体积大、升温较慢。常用的规格有25W、45W、75W、100W、200W等。知识精要知识精要(2)电烙铁的使用方法①电烙铁的拿法分为三种，如图所示。反握法动作稳定，长时间操作不易疲劳，适于大功率烙铁的操作。正握法适于中等功率烙铁或带弯头电烙铁的操作。一般在操作台上焊印刷版等焊件时多采用握笔法。使用电烙铁要配置烙铁架，一般放置在工作台右前方，电烙铁用后一定要稳妥放置在烙铁架上，并注意电源线不能碰烙铁头，以免被烙铁烫坏绝缘后发生短路。知识精要知识精要②焊锡丝的拿法分为两种，如图所示。③电烙铁焊接的步骤：如图所示：a.准备施焊，左手拿________，右手握________，进入备焊状态。要求烙铁头________，无焊渣等氧化物，并在表面镀有一层锡；b.加热焊件，烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为________秒钟。对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物，图中的导线与接线柱、元器件引线与焊盘要同时均匀受热；焊丝电烙铁保持干净1~2知识精要知识精要c.送入焊丝，焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件，注意：________________________。d.移开焊丝，当焊丝熔化一定量后，立即向________方向移开焊丝。e.移开烙铁，焊锡浸润焊盘和焊件的施焊部位以后，向________移开烙铁。不要把焊锡丝送到烙铁头上左上45°右上45°【解析】锡焊过程中的物理变化有融化、凝固等，化学变化有锡铅与铜形成金属合金、焊接面发生氧化等。电烙铁的作用是通过发热使锡融化并将焊件加热到能够融化焊锡的温度，而不是融化焊件。焊接过程中必须要有助焊剂。焊件表面必须保持清洁，防止氧化物和油污影响焊接质量。答案选B项。【答案】B例一：以下说法错误的是()A．锡焊过程中既有物理变化也有化学变化B．电烙铁的作用是将锡和焊件融化到一起C．助焊剂在焊接中必不可少D．焊件处必须保持清洁案例导学案例导学例二:下列焊接注意事项中不正确的是()A．若焊点温度已到，却发现焊点接触不良，在大多数情况下可延长加热时间B．焊点形成后烙铁头应从板子斜上45度离去C．一般情况下，烙铁到鼻子的距离应该不少于20cm，通常以30cm为宜D．移去焊丝的...
