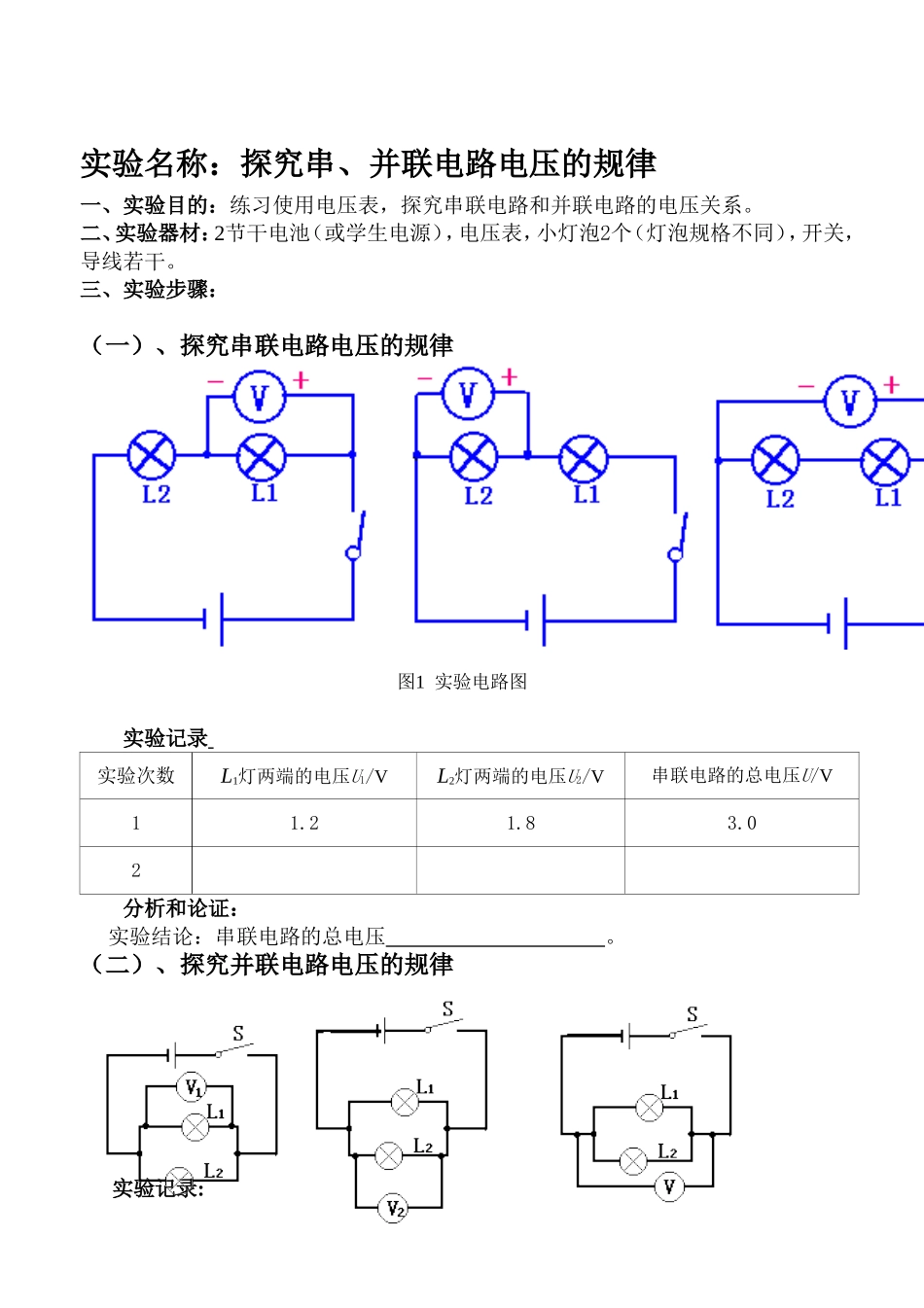

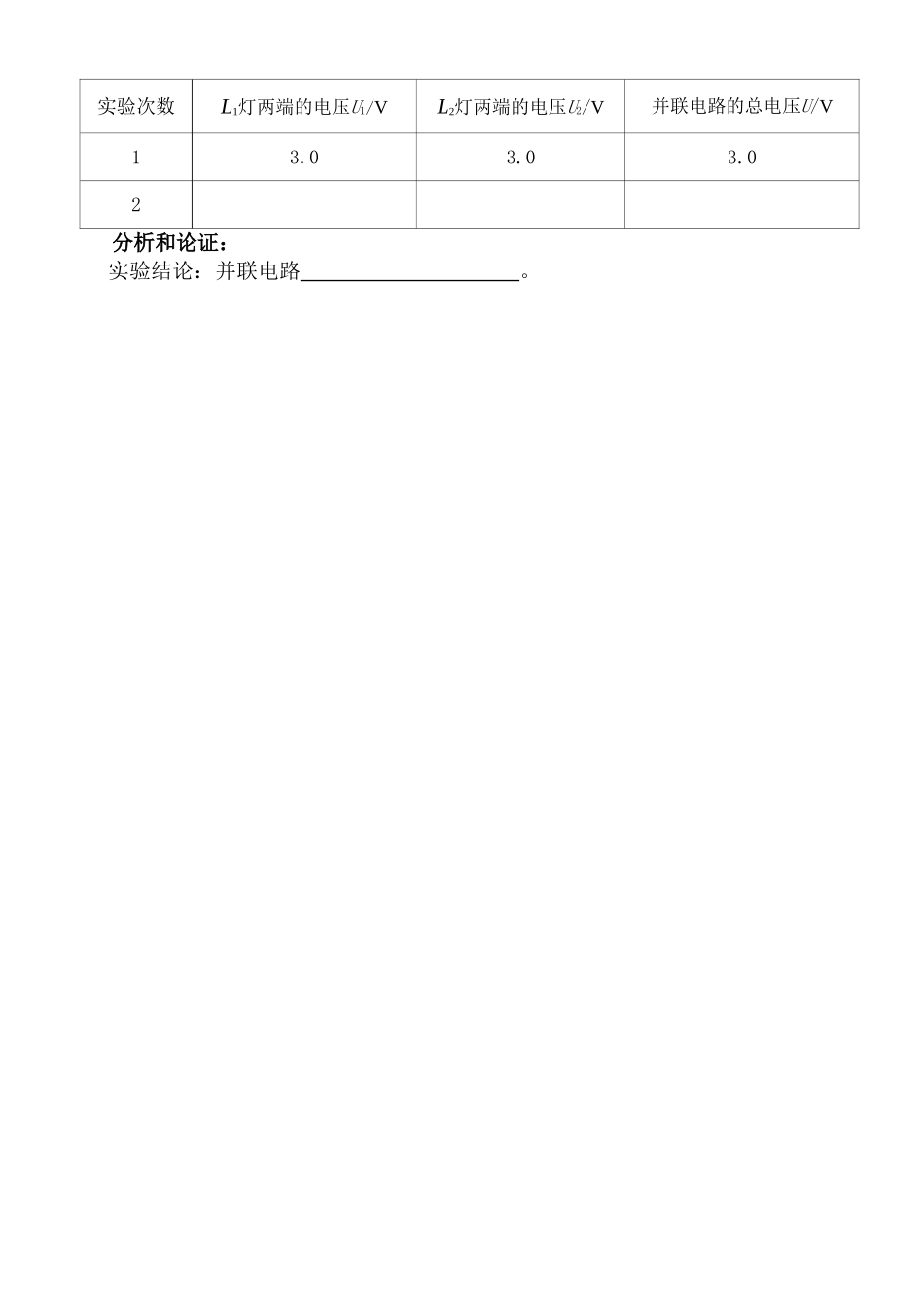

实验名称：探究串、并联电路电压的规律一、实验目的：练习使用电压表，探究串联电路和并联电路的电压关系。二、实验器材：2节干电池（或学生电源），电压表，小灯泡2个（灯泡规格不同），开关，导线若干。三、实验步骤：（一）、探究串联电路电压的规律图1实验电路图实验记录实验次数L1灯两端的电压U1/VL2灯两端的电压U2/V串联电路的总电压U/V11.21.83.02分析和论证：实验结论：串联电路的总电压。（二）、探究并联电路电压的规律实验记录:实验次数L1灯两端的电压U1/VL2灯两端的电压U2/V并联电路的总电压U/V13.03.03.02分析和论证：实验结论：并联电路。
