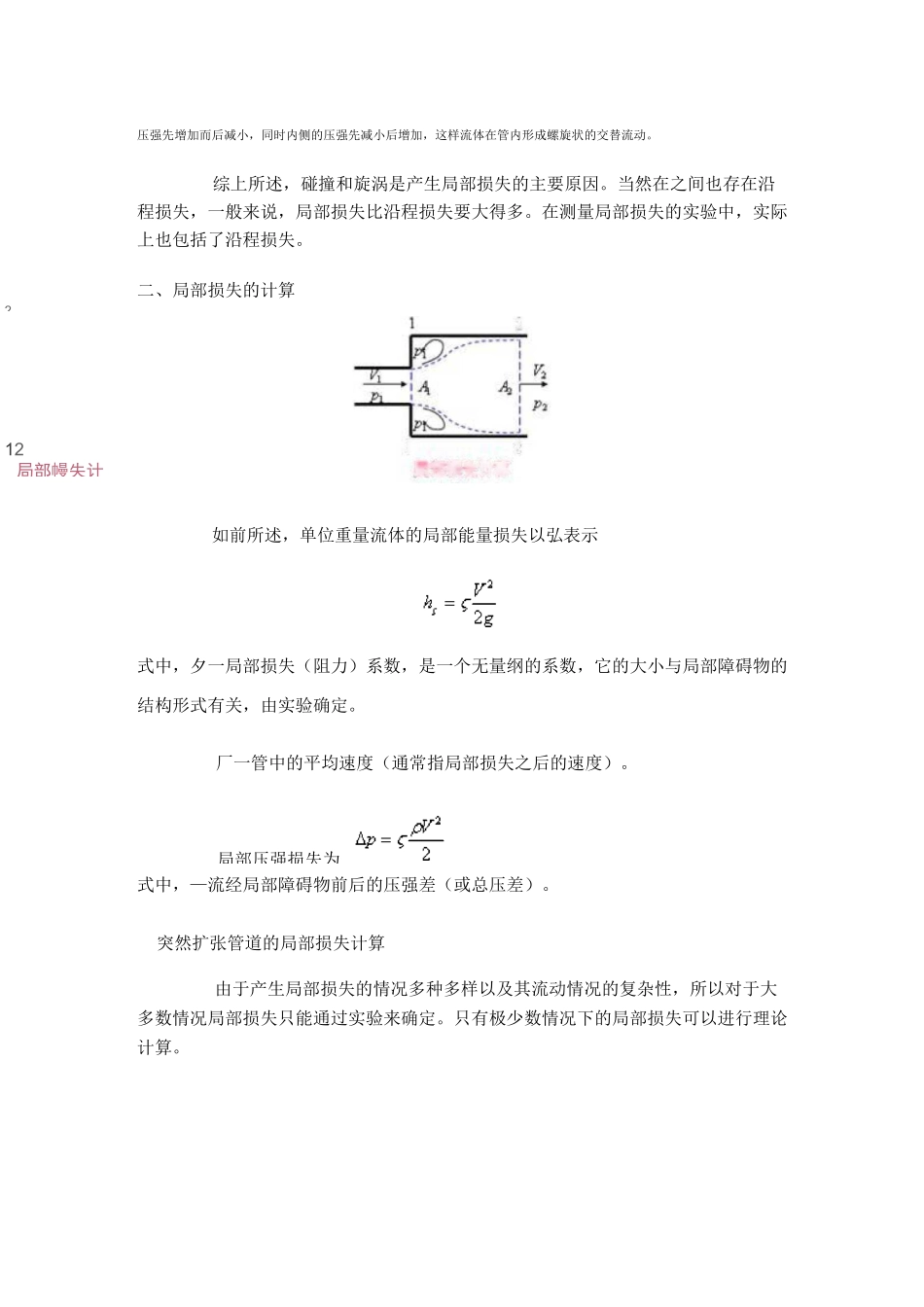

4.4.1―、产生局部损失的原因产生局部损失的原因多种多样，而且十分复杂，因此很难概括全面。这里结合几种常见的管道来说明。(◎)(b)图局部损失的原因对于突然扩张的管道，由于流体从小管道突然进入大管道如图（所示，而且由于流体惯性的作用，流体质点在突然扩张处不可能马上贴附于壁面，而是在拐角的尖点处离开了壁面，出现了一系列的旋涡。进一步随着流体流动截面面积的不断的扩张，直到截面处流体充满了整个管截面。在拐角处由于流体微团相互之间的摩擦作用，使得一部分机械能不可逆的转换成热能，在流动过程中，不断地有微团被主流带走，同时也有微团补充到拐角区，这种流体微团的不断补充和带走，必然产生撞击、摩擦和质量交换，从而消耗一部分机械能。另一方面，进入大管流体的流速必然重新分配，增加了流体的相对运动，并导致流体的进一步的摩擦和撞击。局部损失就发生在旋涡开始到消失的一段距离上。图3）给出了弯曲管道的流动。由于管道弯曲，流线会发生弯曲,流体在受到向心力的作用下，管壁外侧的压力高于内侧的压力。在管壁的外侧，局部压强损失为压强先增加而后减小，同时内侧的压强先减小后增加，这样流体在管内形成螺旋状的交替流动。综上所述，碰撞和旋涡是产生局部损失的主要原因。当然在之间也存在沿程损失，一般来说，局部损失比沿程损失要大得多。在测量局部损失的实验中，实际上也包括了沿程损失。二、局部损失的计算如前所述，单位重量流体的局部能量损失以弘表示式中，夕一局部损失（阻力）系数，是一个无量纲的系数，它的大小与局部障碍物的结构形式有关，由实验确定。厂一管中的平均速度（通常指局部损失之后的速度）。式中，—流经局部障碍物前后的压强差（或总压差）。突然扩张管道的局部损失计算由于产生局部损失的情况多种多样以及其流动情况的复杂性，所以对于大多数情况局部损失只能通过实验来确定。只有极少数情况下的局部损失可以进行理论计算。212局部幔失计对于突然扩大的情况，可以通过理论推导得到局部损失的计算公式。流体在如图（住）所示的突然扩张的管道内流动，由于流体的碰撞、惯性和附面层的影响，在拐角区形成了旋涡，引起能量损失。由图可见，流体到截面充满整个管道。取和截面以及侧表面为控制体，并设截面处的面积为生参数为戸眄；截面处的面积为赳,参数为乃厲，则根据柏努力方程，有姿+乩+远二血+空-+託+曲于是局部损失为h=7+口’y罷对和截面运用连续方程，即对所取得控制面应用动量方程，考虑到和截面之间的距离比较短，通常可以不计侧表面上的表面力，于是动量方程可写为刃&-戸沁=皿4（耳-％）将动量方程和连续方程代入弘的表达式得'g2g2g令式中，分别表示局部损失（阻力）系数。式（）表明，用公式计算局部损失时，采用的速度可以是损失前的也可以是损失后的，但局部损失系数也不同。由式（）及局部损失系数的表达式可以看出，突然扩大的局部损失系数仅与管道的面积比有关而与雷诺数无关，实际上根据实验结果可知，在雷诺数不很大时，局部损失系数随着雷诺数的增大而减小，只有当雷诺数足够大（流动进入阻力平方区）后，局部损失系数才与雷诺数无关。下面给出的几种比较常见的局部损失系数的计算，且一般情况下，局部损失系数均指对应发生损失后的速度给出的。渐扩管流体流过逐渐扩张的管道时，由于管道截面积的逐渐扩大，使得流速沿流向减小，压强增高，且由于粘性的影响，在靠近壁面处，由于流速小，以至于动量不足以克服逆压的倒推作用，因而在靠近壁面处出现倒流现象从而引起旋涡，产生能量损失。渐扩管的扩散角日越大，旋涡产生的能量损失也越大，日越小，要达到一定的面积比所需要的管道也越长，因而产生的摩擦损失也越大。所以存在着一个最佳的扩散角叭在工程中，一般取,其能量损失最小。日在左右损失最大。渐扩管的局部损失系数为突然缩小管道图突然缩小的管道流体在突然缩小的管道中流动如图所示，当管道的截面积突然收缩时，流体首先在大管的拐角处发生分离，形成分离区，然后在小管内也形成一个分离区。最后才占据管道的整个截面。局部损失系数的确定可以根据实验确定。对于不可压缩流动，实验结果为—令）（）在...
