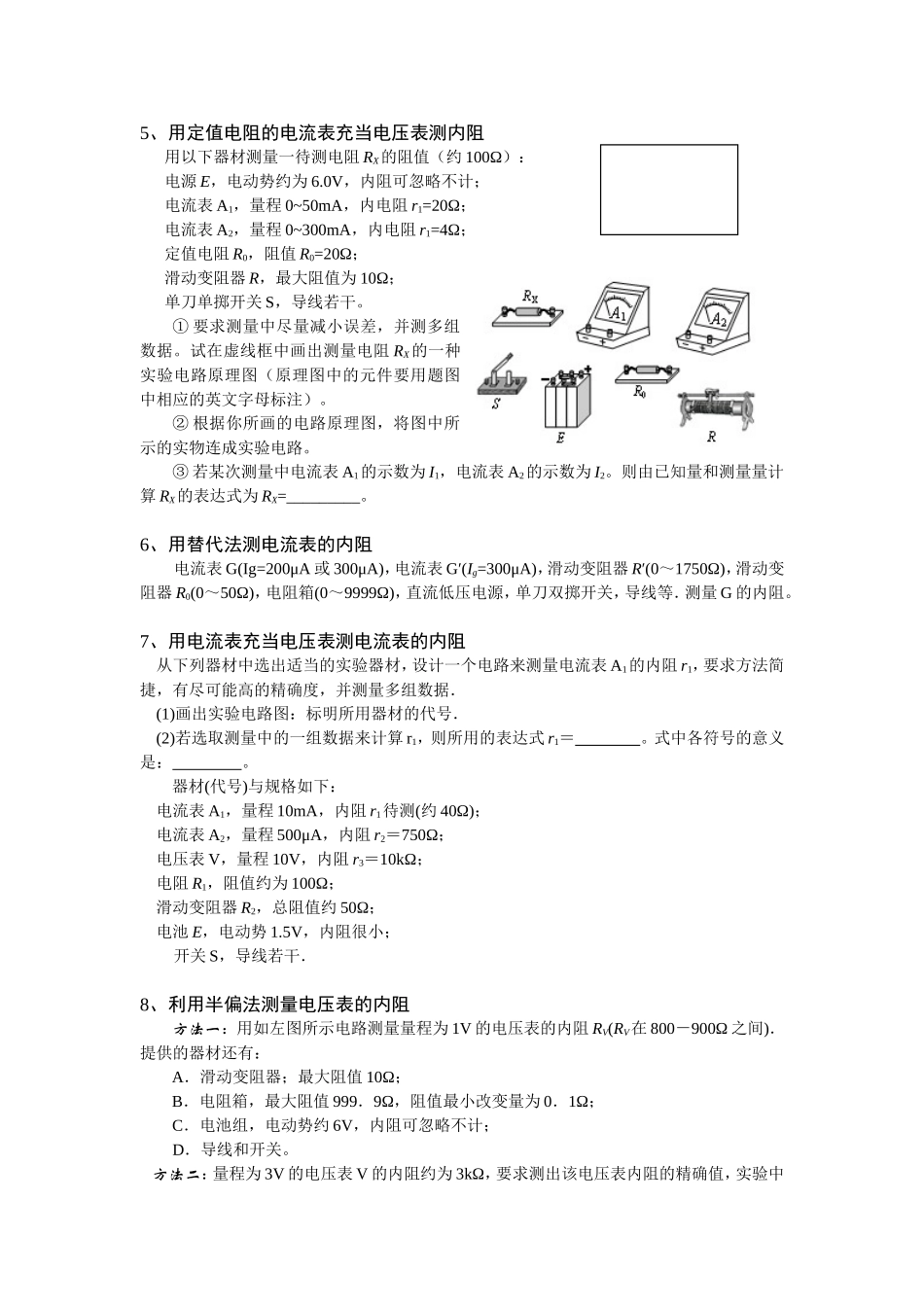

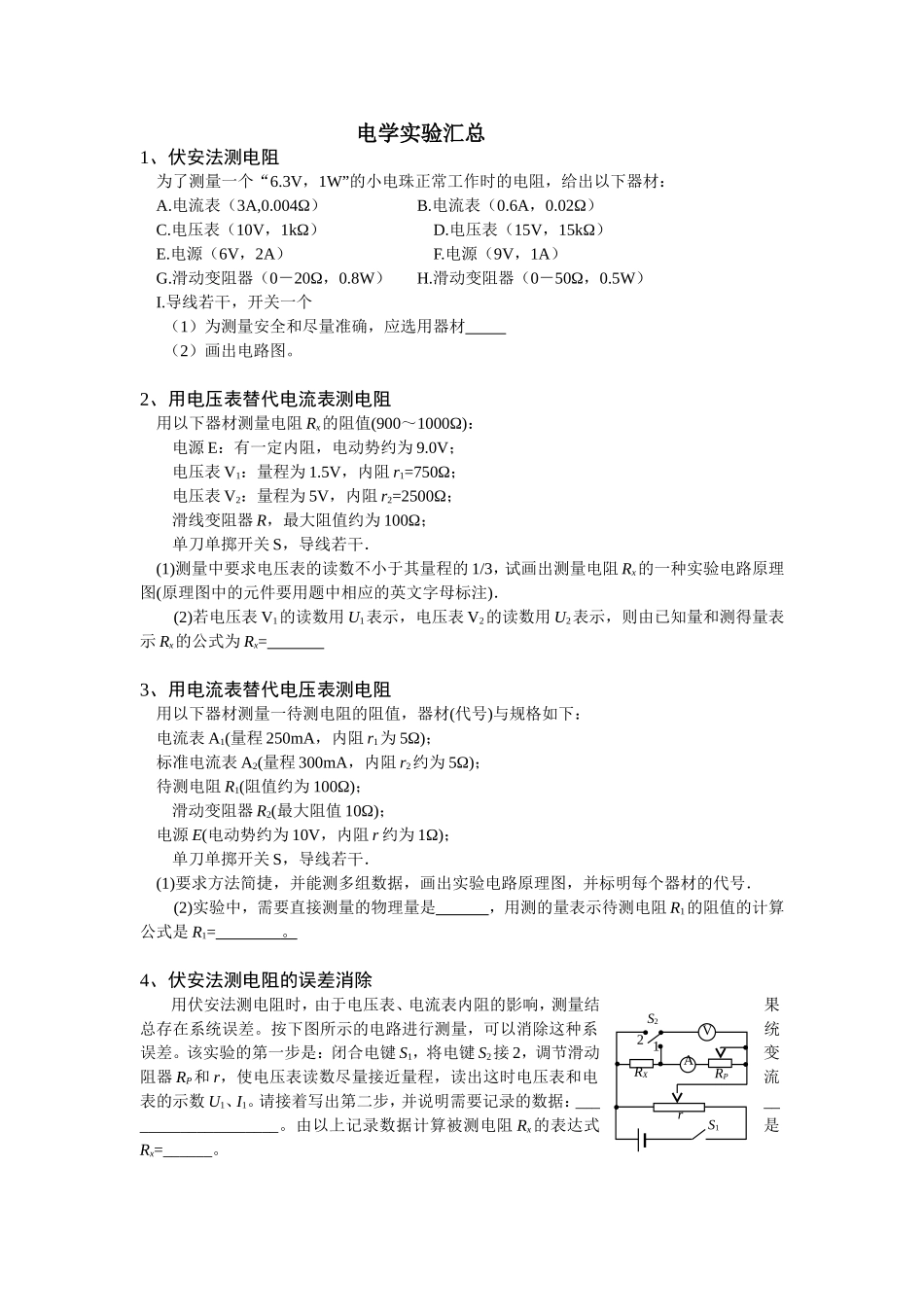

电学实验汇总1、伏安法测电阻为了测量一个“6.3V，1W”的小电珠正常工作时的电阻，给出以下器材：A.电流表（3A,0.004Ω）B.电流表（0.6A，0.02Ω）C.电压表（10V，1kΩ）D.电压表（15V，15kΩ）E.电源（6V，2A）F.电源（9V，1A）G.滑动变阻器（0－20Ω，0.8W）H.滑动变阻器（0－50Ω，0.5W）I.导线若干，开关一个（1）为测量安全和尽量准确，应选用器材（2）画出电路图。2、用电压表替代电流表测电阻用以下器材测量电阻Rx的阻值(900～1000Ω)：电源E：有一定内阻，电动势约为9.0V；电压表V1：量程为1.5V，内阻r1=750Ω；电压表V2：量程为5V，内阻r2=2500Ω；滑线变阻器R，最大阻值约为100Ω；单刀单掷开关S，导线若干．(1)测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻Rx的一种实验电路原理图(原理图中的元件要用题中相应的英文字母标注)．(2)若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx=3、用电流表替代电压表测电阻用以下器材测量一待测电阻的阻值，器材(代号)与规格如下：电流表A1(量程250mA，内阻r1为5Ω)；标准电流表A2(量程300mA，内阻r2约为5Ω)；待测电阻R1(阻值约为100Ω)；滑动变阻器R2(最大阻值10Ω)；电源E(电动势约为10V，内阻r约为1Ω)；单刀单掷开关S，导线若干．(1)要求方法简捷，并能测多组数据，画出实验电路原理图，并标明每个器材的代号．(2)实验中，需要直接测量的物理量是，用测的量表示待测电阻R1的阻值的计算公式是R1=。4、伏安法测电阻的误差消除用伏安法测电阻时，由于电压表、电流表内阻的影响，测量结果总存在系统误差。按下图所示的电路进行测量，可以消除这种系统误差。该实验的第一步是：闭合电键S1，将电键S2接2，调节滑动变阻器RP和r，使电压表读数尽量接近量程，读出这时电压表和电流表的示数U1、I1。请接着写出第二步，并说明需要记录的数据：______________________。由以上记录数据计算被测电阻Rx的表达式是Rx=______。RPVAS21RXrS125、用定值电阻的电流表充当电压表测内阻用以下器材测量一待测电阻RX的阻值（约100Ω）：电源E，电动势约为6.0V，内阻可忽略不计；电流表A1，量程0~50mA，内电阻r1=20Ω；电流表A2，量程0~300mA，内电阻r1=4Ω；定值电阻R0，阻值R0=20Ω；滑动变阻器R，最大阻值为10Ω；单刀单掷开关S，导线若干。①要求测量中尽量减小误差，并测多组数据。试在虚线框中画出测量电阻RX的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。②根据你所画的电路原理图，将图中所示的实物连成实验电路。③若某次测量中电流表A1的示数为I1，电流表A2的示数为I2。则由已知量和测量量计算RX的表达式为RX=_________。6、用替代法测电流表的内阻电流表G(Ig=200μA或300μA)，电流表G′(Ig=300μA)，滑动变阻器R′(0～1750Ω)，滑动变阻器R0(0～50Ω)，电阻箱(0～9999Ω)，直流低压电源，单刀双掷开关，导线等．测量G的内阻。7、用电流表充当电压表测电流表的内阻从下列器材中选出适当的实验器材，设计一个电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的精确度，并测量多组数据．(1)画出实验电路图：标明所用器材的代号．(2)若选取测量中的一组数据来计算r1，则所用的表达式r1＝。式中各符号的意义是：。器材(代号)与规格如下：电流表A1，量程10mA，内阻r1待测(约40Ω)；电流表A2，量程500μA，内阻r2＝750Ω；电压表V，量程10V，内阻r3＝10kΩ；电阻R1，阻值约为100Ω；滑动变阻器R2，总阻值约50Ω；电池E，电动势1.5V，内阻很小；开关S，导线若干．8、利用半偏法测量电压表的内阻方法一：用如左图所示电路测量量程为1V的电压表的内阻RV(RV在800－900Ω之间)．提供的器材还有：A．滑动变阻器；最大阻值10Ω；B．电阻箱，最大阻值999．9Ω，阻值最小改变量为0．1Ω；C．电池组，电动势约6V，内阻可忽略不计；D．导线和开关。方法二：量程为3V的电压表V的内阻约为3kΩ，要求测出该电压表内阻的精确值，实验中提供的器材有：A．阻值范围为0．1Ω到9999．9Ω的电阻箱；B．开路电压约为5V，内阻可忽略不计的电源E；C．导线若干和开关。9、无刻度电表的灵...
