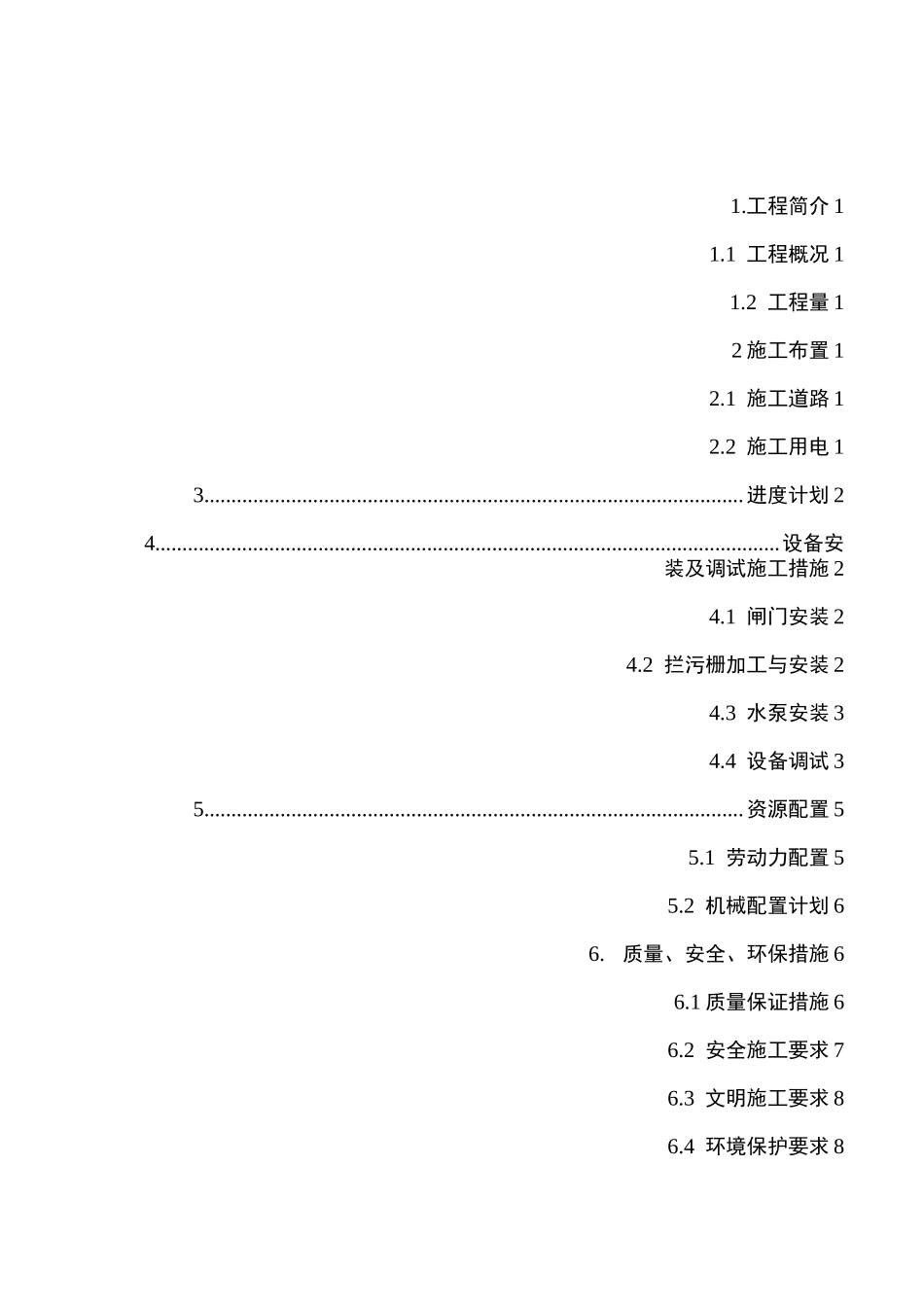

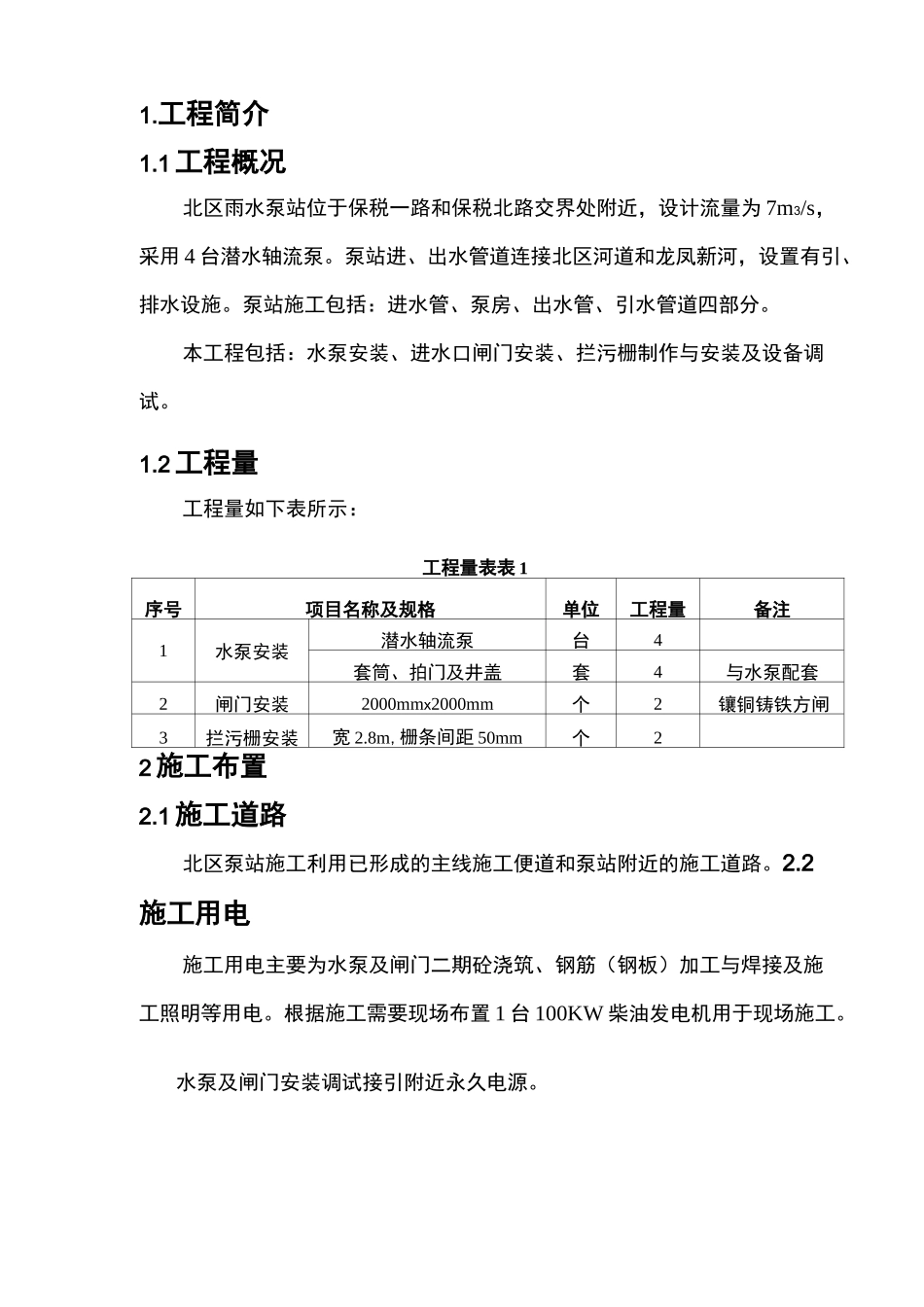

1.工程简介11.1工程概况11.2工程量12施工布置12.1施工道路12.2施工用电13...................................................................................................进度计划24...................................................................................................................设备安装及调试施工措施24.1闸门安装24.2拦污栅加工与安装24.3水泵安装34.4设备调试35...................................................................................................资源配置55.1劳动力配置55.2机械配置计划66.质量、安全、环保措施66.1质量保证措施66.2安全施工要求76.3文明施工要求86.4环境保护要求81.工程简介1.1工程概况北区雨水泵站位于保税一路和保税北路交界处附近，设计流量为7m3/s，采用4台潜水轴流泵。泵站进、出水管道连接北区河道和龙凤新河，设置有引、排水设施。泵站施工包括：进水管、泵房、出水管、引水管道四部分。本工程包括：水泵安装、进水口闸门安装、拦污栅制作与安装及设备调试。1.2工程量工程量如下表所示：工程量表表1序号项目名称及规格单位工程量备注1水泵安装潜水轴流泵台4套筒、拍门及井盖套4与水泵配套2闸门安装2000mmx2000mm个2镶铜铸铁方闸3拦污栅安装宽2.8m,栅条间距50mm个22施工布置2.1施工道路北区泵站施工利用已形成的主线施工便道和泵站附近的施工道路。2.2施工用电施工用电主要为水泵及闸门二期砼浇筑、钢筋（钢板）加工与焊接及施工照明等用电。根据施工需要现场布置1台100KW柴油发电机用于现场施工。水泵及闸门安装调试接引附近永久电源。3.进度计划本工程施工计划工期为：2010.7.20~2010.8.10，总工期为21天。4.设备安装及调试施工措施4.1闸门安装闸门为2mx2m镶铜铸铁方闸门，为手电两用使用。闸门由厂家提供并指导安装，安装前根据厂家要求在泵站池壁（QB1）施工时安装预埋件（具体尺寸见附图）。⑴安装闸槽及丝杠托架安装闸槽及丝杠托架前复核安装轴线与土建预留孔轴线，导轨面与铅垂线平行，导轨全长允许偏差2mm，确认位置准确后进行焊接加固并进行二期砼浇筑。⑵闸门、丝杠及传动装置安装闸门用吊车吊至安装部位，后进行丝杠及传动装置安装。首先将丝杠与闸板组装，并将启闭机支座安装在基础上，当丝杠与传动支座里的丝杠螺母旋合后，再将电动装置安装就位，然后再向闸门开启方向旋转手轮，消除丝杠与螺母之间的间隙。⑶在电动装置行程控制器以及过载保护调整完毕后，在空载情况下进行开启与关闭闸门试验，确认闸门开启轻便灵活，位置准确后方可通水。4.2拦污栅加工与安装拦污栅采用现场加工，规格为：宽2.8m，栅条间距50mm，长6.5m，倾斜角度70°，边框使用Z50X5等边角钢，栅条采用宾6圆钢。安装时，将拦污栅吊入进水池内，按设计角度安装就位。调整设备平直度并与拦污栅预埋件焊接，下部采用膨胀螺栓与泵站底部连接。4.3水泵安装泵站内的主要用电设备为：4台水泵，功率为每台200kW；配套设备主要有：套筒、井盖及拍门。⑴套筒、拍门、出水套管及井盖安装将水泵套筒底盘用吊车就位，调整其水平、高程，达到设计质量标准后进行套筒底盘的砼浇筑，等砼强度达到设计要求后进行套筒安装。将水泵套筒用吊车吊装就位，与底盘进行螺栓连接，检查平整度。然后进行出水套管与套筒的连接，将出水管用螺栓与水泵主体连接固定，安装过程中用木材做临时支撑，复测中心线符合设计要求后用钢筋焊接加工，拆除木材并支模进行砼浇筑。待出水管二期砼强度达到设计要求后安装拍门，拍门由吊车从吊装孔调入，采用手动葫芦及倒链安装及调整。⑵水泵安装套筒安装并检查合格后进行水泵安装及管线安装，将水泵用吊车吊装就位，调整机座水平、高程及滑动轨道垂直度偏差，达到设计要求后紧固螺栓，进行管线安装。4.4设备调试⑴前期准备①拍门调试拍门安装后，用外力使拍门多次开启、关闭，保证无卡阻现象。无外力情况下，拍门处于关闭状态，密封面密贴。②电动葫芦调试a.检查设备安装情况，主要包括减速机构润滑情况，制动系统调节情况，钢轨安装及接地情况、滑触线安装情况、车档及限位开关安装情况；b.测量各电机线路...
