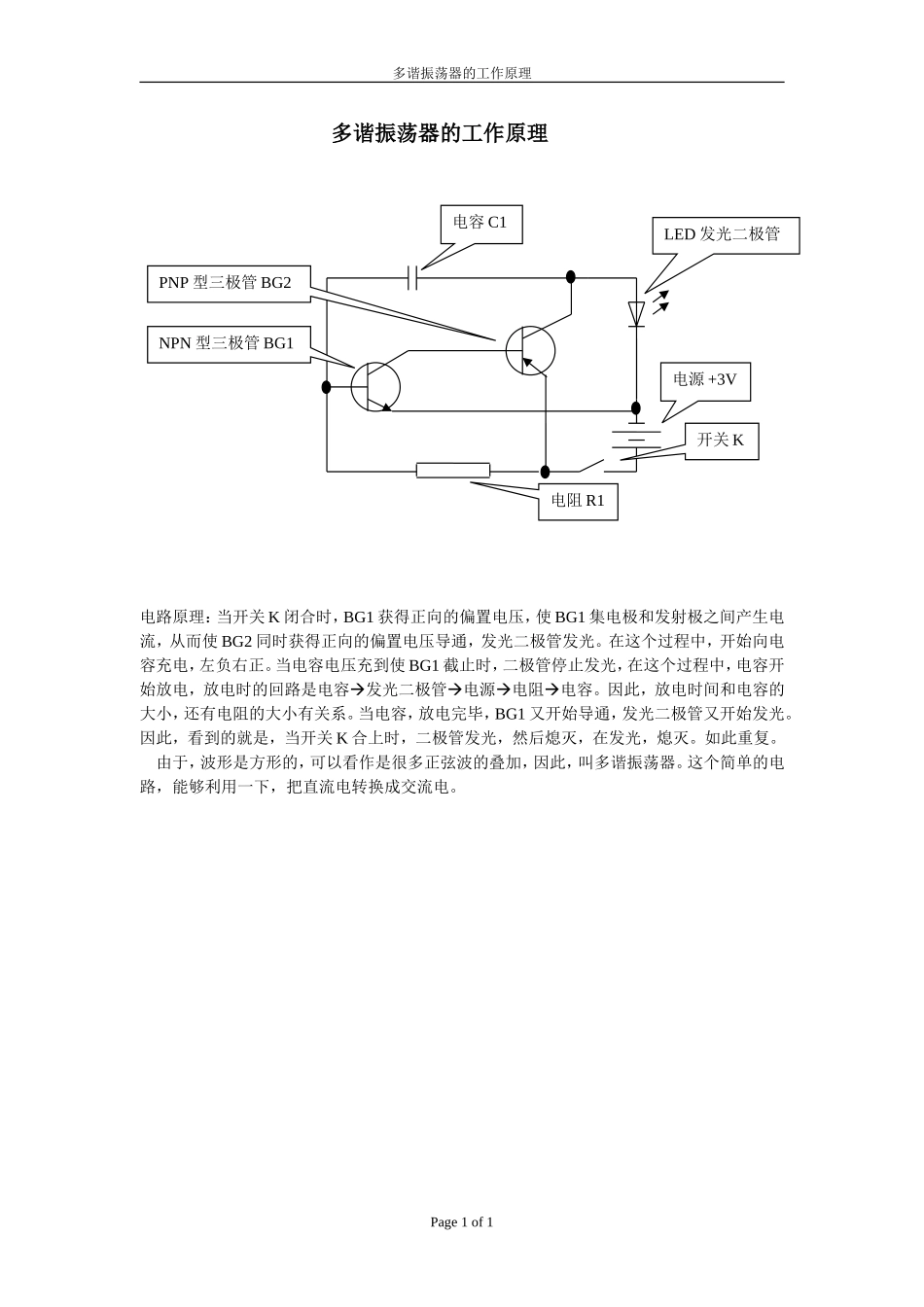

多谐振荡器的工作原理多谐振荡器的工作原理电路原理:当开关K闭合时,BG1获得正向的偏置电压,使BG1集电极和发射极之间产生电流,从而使BG2同时获得正向的偏置电压导通,发光二极管发光。在这个过程中,开始向电容充电,左负右正。当电容电压充到使BG1截止时,二极管停止发光,在这个过程中,电容开始放电,放电时的回路是电容发光二极管电源电阻电容。因此,放电时间和电容的大小,还有电阻的大小有关系。当电容,放电完毕,BG1又开始导通,发光二极管又开始发光。因此,看到的就是,当开关K合上时,二极管发光,然后熄灭,在发光,熄灭。如此重复。由于,波形是方形的,可以看作是很多正弦波的叠加,因此,叫多谐振荡器。这个简单的电路,能够利用一下,把直流电转换成交流电。Page1of1电容C1电阻R1LED发光二极管电源+3VNPN型三极管BG1PNP型三极管BG2开关K
