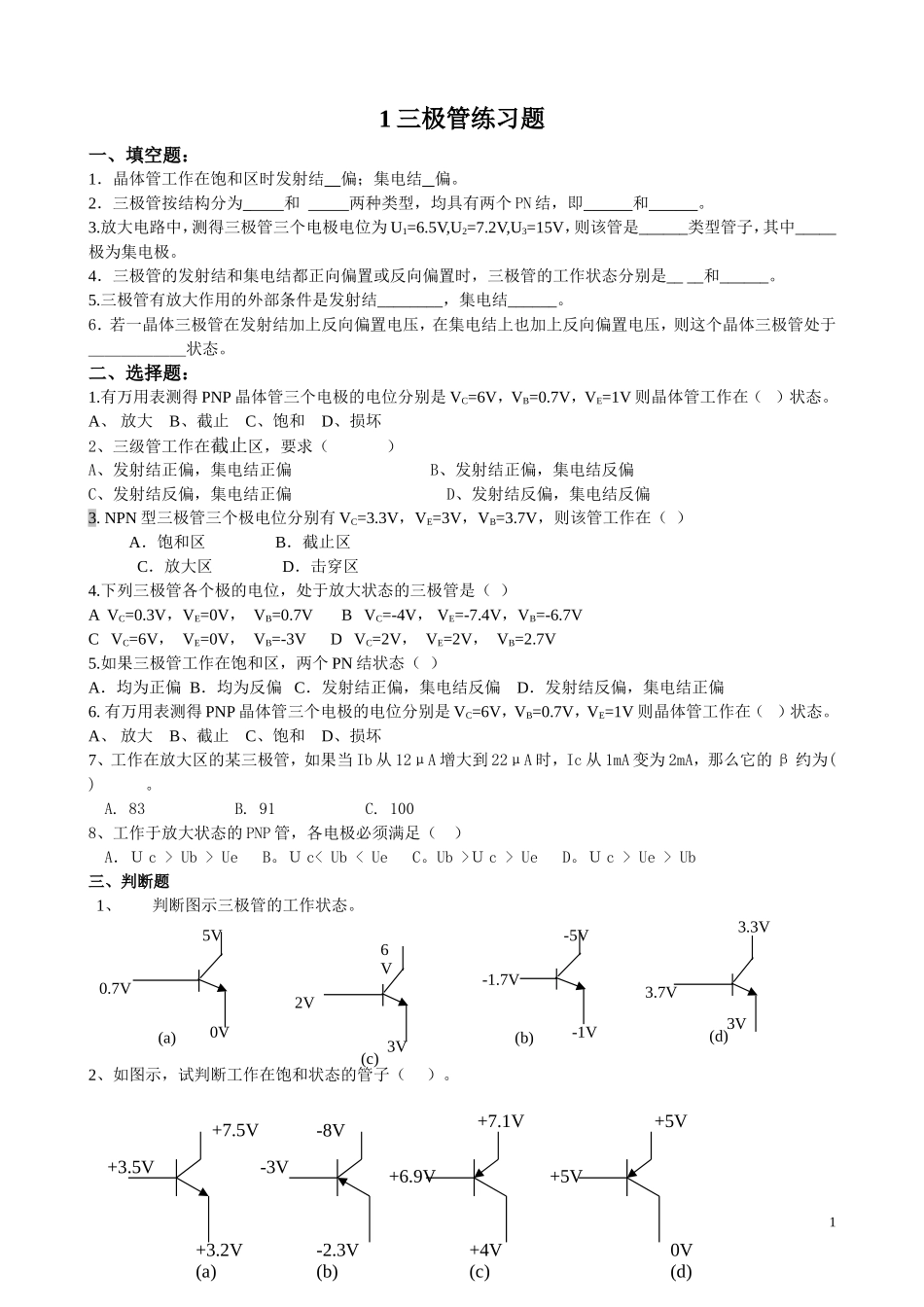

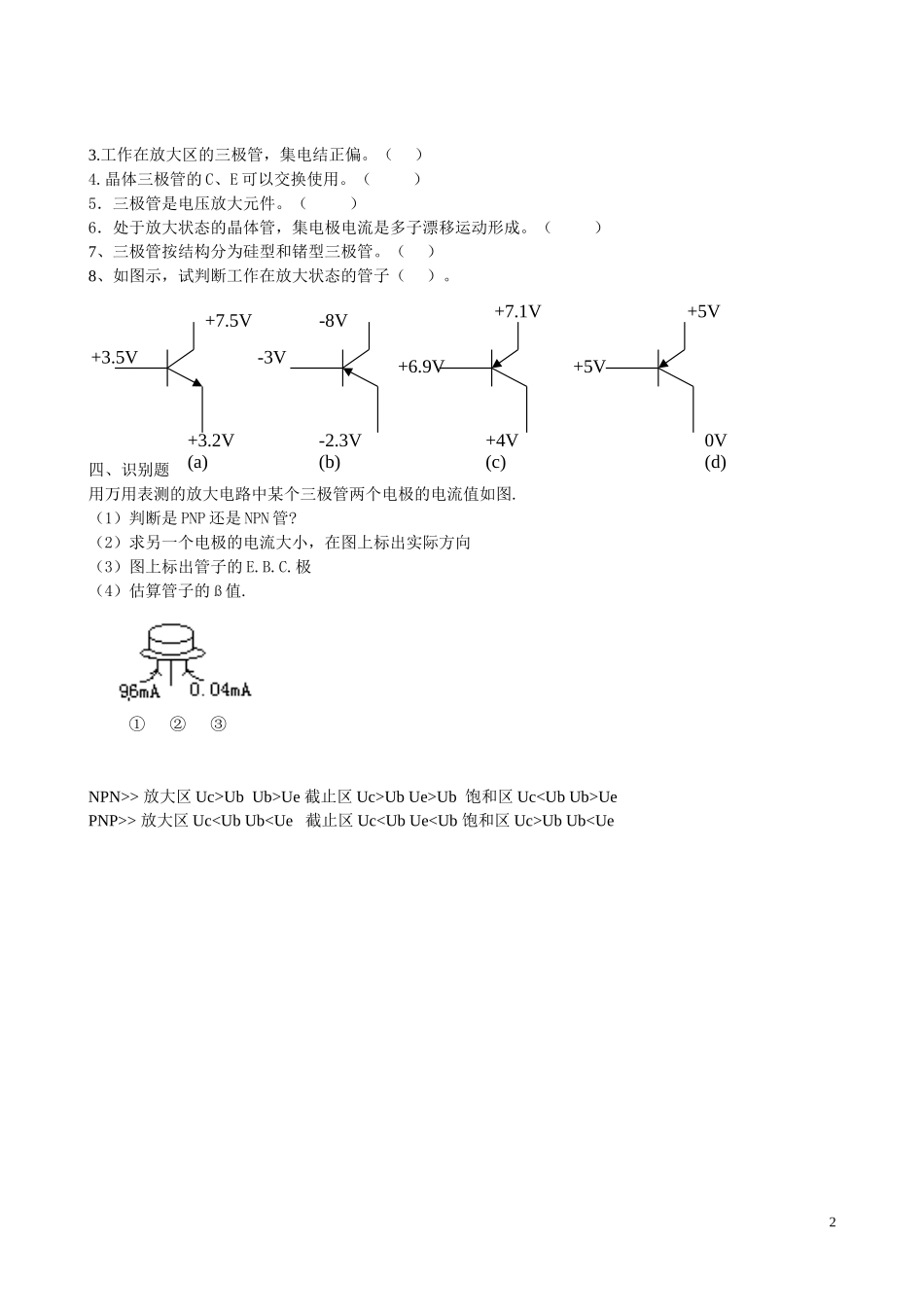

1三极管练习题一、填空题：1．晶体管工作在饱和区时发射结偏；集电结偏。2．三极管按结构分为_和两种类型，均具有两个PN结，即______和______。3.放大电路中，测得三极管三个电极电位为U1=6.5V,U2=7.2V,U3=15V，则该管是______类型管子，其中_____极为集电极。4．三极管的发射结和集电结都正向偏置或反向偏置时，三极管的工作状态分别是____和______。5.三极管有放大作用的外部条件是发射结________，集电结______。6．若一晶体三极管在发射结加上反向偏置电压，在集电结上也加上反向偏置电压，则这个晶体三极管处于＿＿＿＿＿＿状态。二、选择题：1.有万用表测得PNP晶体管三个电极的电位分别是VC=6V，VB=0.7V，VE=1V则晶体管工作在（）状态。A、放大B、截止C、饱和D、损坏2、三级管工作在截止区，要求（）A、发射结正偏，集电结正偏B、发射结正偏，集电结反偏C、发射结反偏，集电结正偏D、发射结反偏，集电结反偏3.NPN型三极管三个极电位分别有VC=3.3V，VE=3V，VB=3.7V，则该管工作在（）A．饱和区B．截止区C．放大区D．击穿区4.下列三极管各个极的电位，处于放大状态的三极管是（）AVC=0.3V，VE=0V，VB=0.7VBVC=-4V，VE=-7.4V，VB=-6.7VCVC=6V，VE=0V，VB=-3VDVC=2V，VE=2V，VB=2.7V5.如果三极管工作在饱和区，两个PN结状态（）A．均为正偏B．均为反偏C．发射结正偏，集电结反偏D．发射结反偏，集电结正偏6.有万用表测得PNP晶体管三个电极的电位分别是VC=6V，VB=0.7V，VE=1V则晶体管工作在（）状态。A、放大B、截止C、饱和D、损坏7、工作在放大区的某三极管，如果当Ib从12μA增大到22μA时，Ic从1mA变为2mA，那么它的β约为()。A.83B.91C.1008、工作于放大状态的PNP管，各电极必须满足（）A．Ｕc>Ub>UeB。ＵcＵc>UeD。Ｕc>Ue>Ub三、判断题1、判断图示三极管的工作状态。2、如图示，试判断工作在饱和状态的管子（）。13V2V6V(c)0.7V5V0V(a)-1.7V-5V-1V(b)3V3.7V3.3V(d)+7.5V-8V+7.1V+5V+3.2V(a)+3.5V-3V-2.3V(b)+6.9V+4V(c)+5V0V(d)+7.5V-8V+7.1V+5V+3.2V(a)+3.5V-3V-2.3V(b)+6.9V+4V(c)+5V0V(d)3.工作在放大区的三极管，集电结正偏。（）4.晶体三极管的C、E可以交换使用。（）5．三极管是电压放大元件。（）6．处于放大状态的晶体管，集电极电流是多子漂移运动形成。（）7、三极管按结构分为硅型和锗型三极管。（）8、如图示，试判断工作在放大状态的管子（）。四、识别题用万用表测的放大电路中某个三极管两个电极的电流值如图.（1）判断是PNP还是NPN管?（2）求另一个电极的电流大小，在图上标出实际方向（3）图上标出管子的E.B.C.极（4）估算管子的ß值.①②③NPN>>放大区Uc>UbUb>Ue截止区Uc>UbUe>Ub饱和区UcUePNP>>放大区UcUbUb
