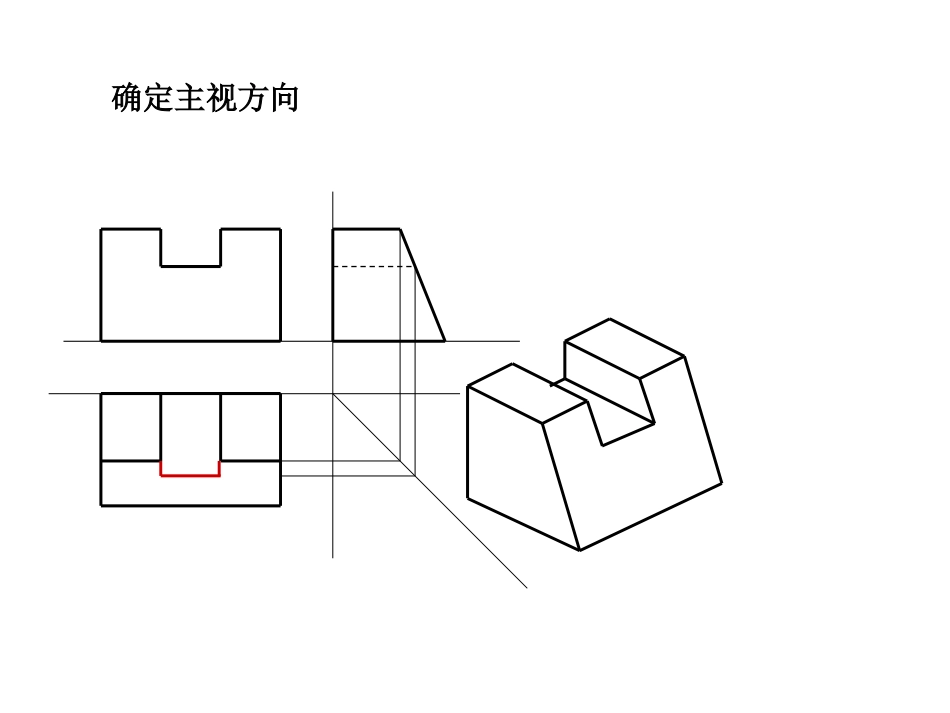

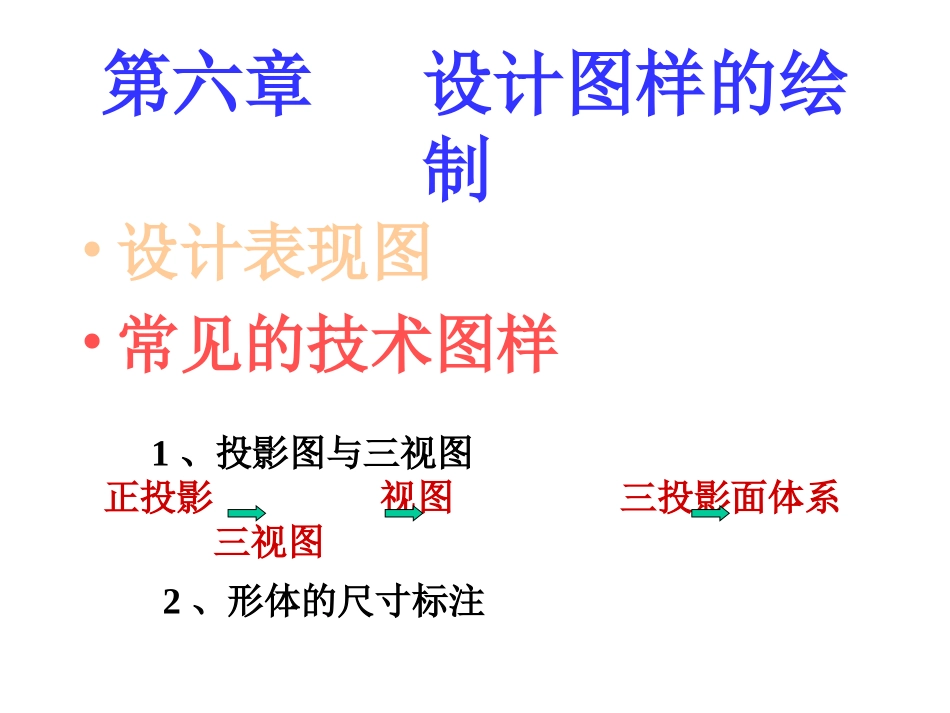

第六章设计图样的绘制•设计表现图•常见的技术图样2、形体的尺寸标注1、投影图与三视图正投影视图三投影面体系三视图为了准确地表达空间形体的尺寸必须先将轴测图画成三视图确定主视方向形体的尺寸标注尺寸界线尺寸线尺寸数字形体的尺寸标注１、标注的尺寸“三要素”书本124４０25确定主视方向４０１６３０注意点：1、尺寸界线：用细实线，从两端引出有时可代用2、尺寸线：用细实线带箭头不可代用3、数字：写在上、左数字后不写单位默认mm1525102525形体的尺寸标注１、标注的尺寸“三要素”２、半圆、圆及圆弧的标注方法Φ１５Φ１０Φ５Ｒ１０注意点：1、何时标注直径2、界线用轮廓线等代3、何时用引出标注想直观图，画三视图，并标注尺寸4060要求：正确完整清晰合理三要素：尺寸界线尺寸线尺寸数字2Ф87253012794033、尺寸标注的常见错误、尺寸标注的常见错误找出下图尺寸标注的错误并指出错误的原因，在空白图中画出正确的尺寸标注。【答案】•课堂练习：能力训练P881--9第二课时：尺寸标注与机械加工图、电子线路图、剖视图【答案】C基础能力训练基础能力训练1．尺寸标注要求“正确、完整、清晰、合理”。如图所示的尺寸标注，除图中已标注的两处外，还需要再标注几处才能完整()A．3处B．4处C．5处D．以上答案都不正确【答案】D基础能力训练基础能力训练2．以下尺寸标注都正确的是()【答案】B基础能力训练基础能力训练3.如图所示的尺寸标注中，错误的有()A．0处B．1处C．2处D．3处【答案】B基础能力训练基础能力训练4．技术图样的尺寸标注要求正确、完整、清晰、合理，如图所示形体的尺寸标注中，除图中所标的2处外，还需要再标注几处尺寸()A．1B．2C．3D．4【答案】C基础能力训练基础能力训练5．如图所示的尺寸标注错误的是()A．40的标注B．50的标注C．R5的标注D．R12的标注【答案】D基础能力训练基础能力训练6．在三视图标注尺寸时无需考虑的是()A．尺寸界线B．尺寸线C．尺寸数字D．尺寸比例【答案】C基础能力训练基础能力训练7．右图是某零件的剖视图，现要对其进行尺寸标注，需要标注几处才能完整表达其形状大小()A．9处B．10处C．11处D．12处【答案】C基础能力训练基础能力训练8．工作人员完成了一个零件的设计，并绘制了各种图样，下图中符合机械加工要()【答案】略基础能力训练基础能力训练10．补画箭头，并标注尺寸数字，(按1：1量取，取整数)【答案】略基础能力训练基础能力训练11．填写图中尺寸数字(按1：1量取，取整数)【答案】略基础能力训练基础能力训练12．国标GB/T17450中规定了15种基本线型，各种线型都有不同用途。请补充下表。注：虚线中的每一段长度约12d，间隔约3d，点锯割的长画长度约24d，点的长度0.5d，间隔约3d。
