湿地中水处理方案技术路线及设计VIP专享VIP免费

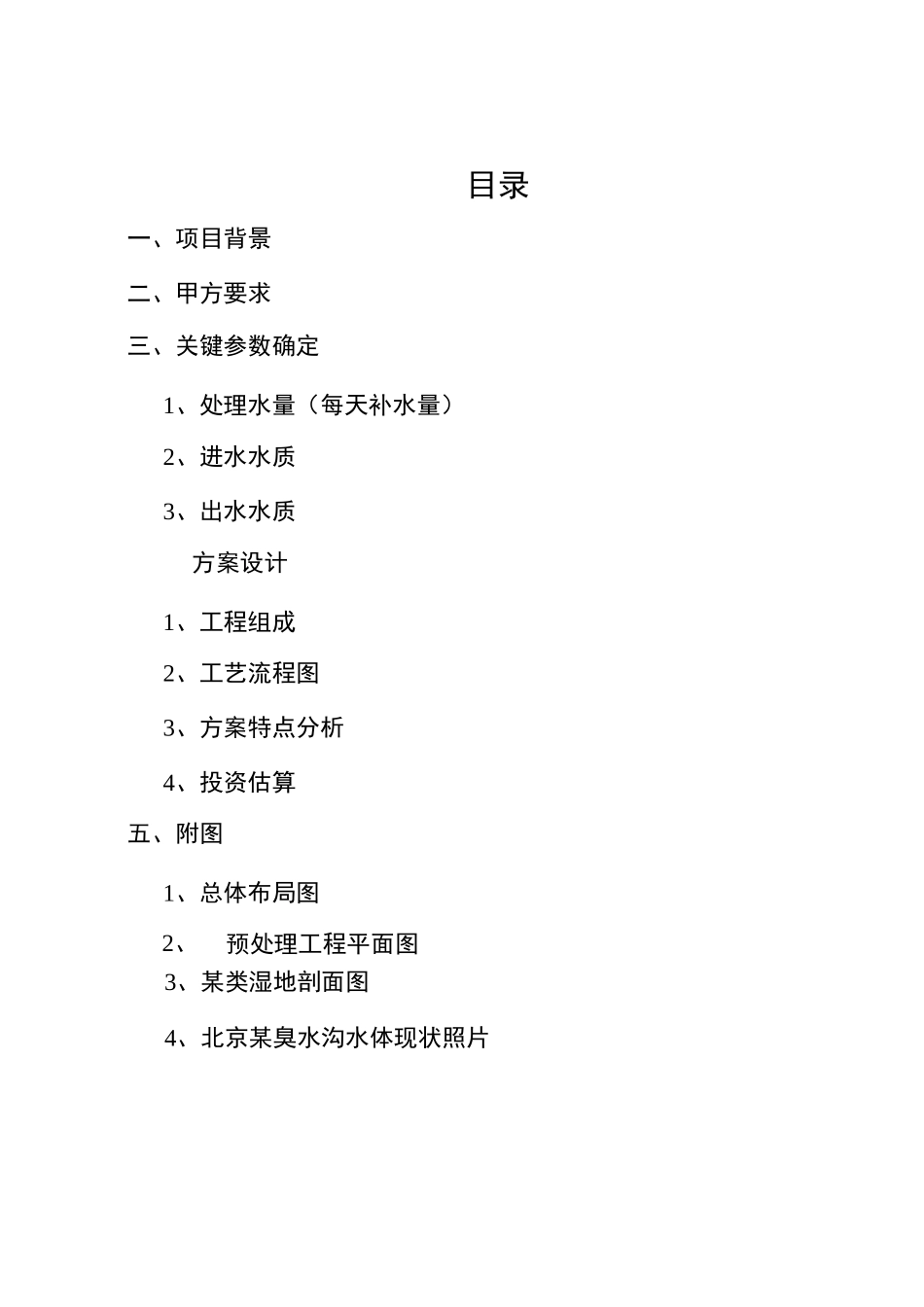

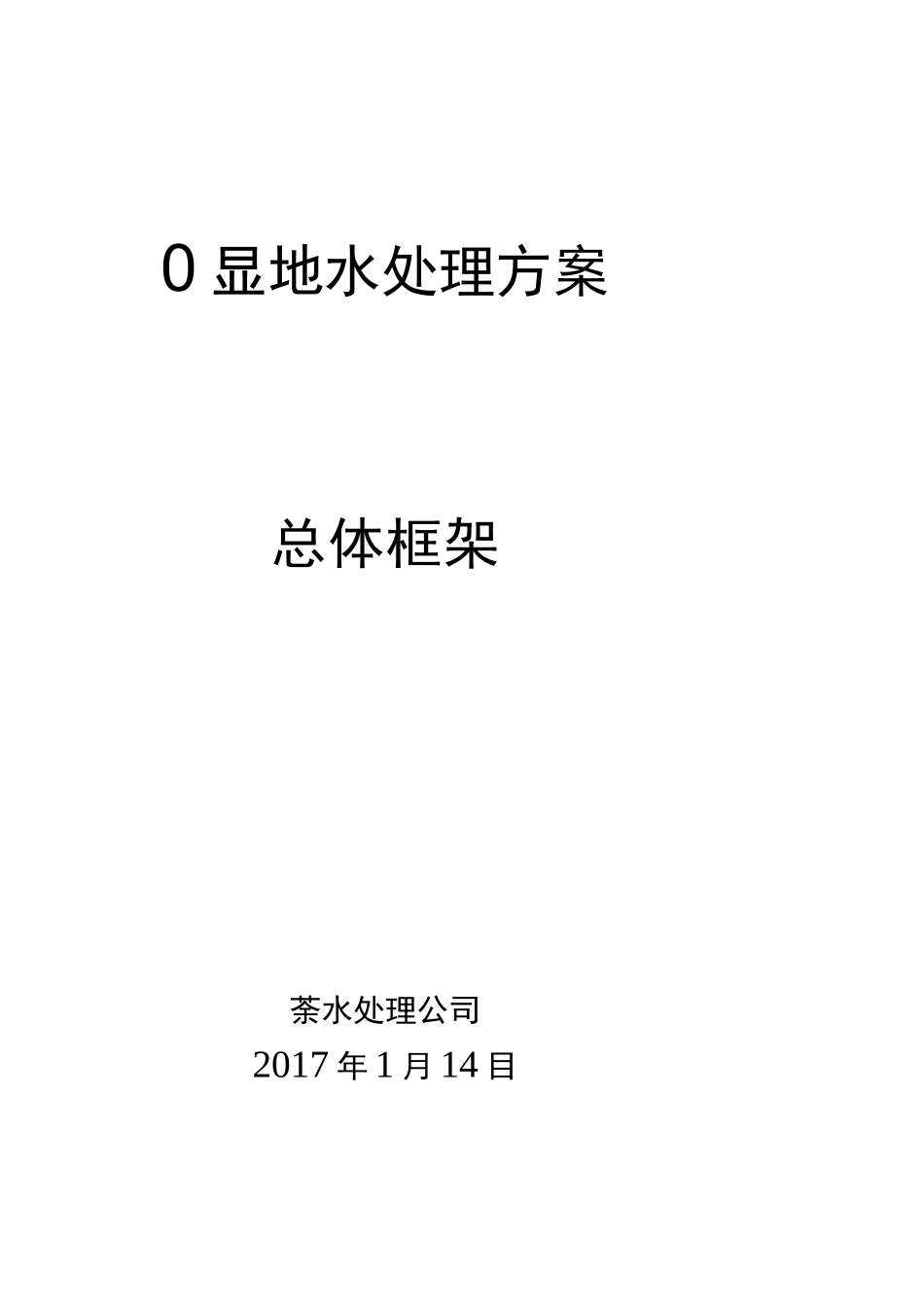

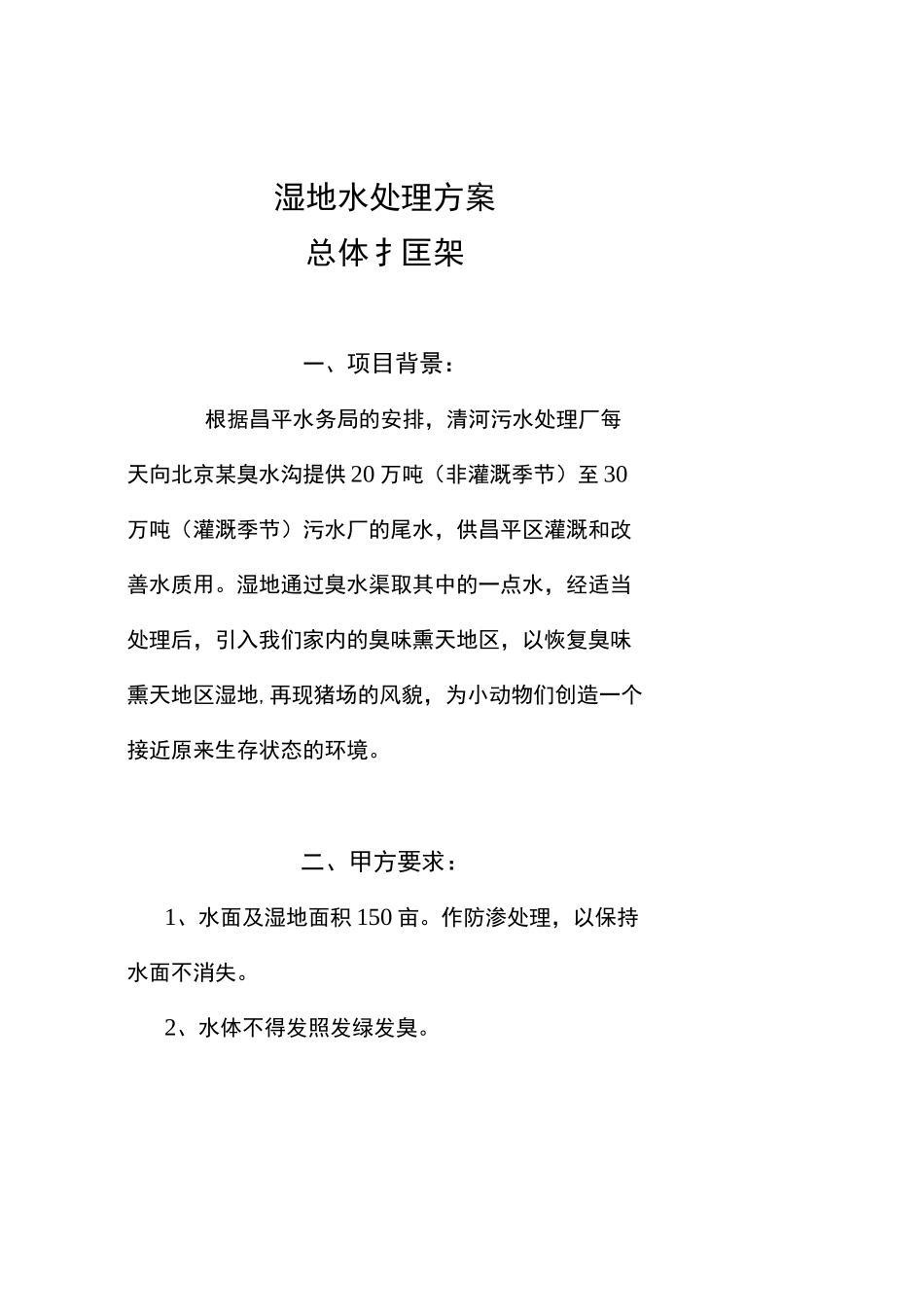

0显地水处理方案总体框架荼水处理公司2017年1月14目目录一、项目背景二、甲方要求三、关键参数确定1、处理水量（每天补水量）2、进水水质3、出水水质方案设计1、工程组成2、工艺流程图3、方案特点分析4、投资估算五、附图1、总体布局图3、某类湿地剖面图4、北京某臭水沟水体现状照片2、预处理工程平面图湿地水处理方案总体扌匡架一、项目背景：根据昌平水务局的安排，清河污水处理厂每天向北京某臭水沟提供20万吨（非灌溉季节）至30万吨（灌溉季节）污水厂的尾水，供昌平区灌溉和改善水质用。湿地通过臭水渠取其中的一点水，经适当处理后，引入我们家内的臭味熏天地区，以恢复臭味熏天地区湿地,再现猪场的风貌，为小动物们创造一个接近原来生存状态的环境。二、甲方要求：1、水面及湿地面积150亩。作防渗处理，以保持水面不消失。2、水体不得发照发绿发臭。3、作适当景观处理。4、尽量使处理设施具有科普展示功能。5、设计进水质按清河污水厂出水指标考虑——GB18918-2002一级A标准。三、关键参数的确定：1、处理水量（每天补水量）：1000方/天确定依据：水量的确定主要考虑水面的蒸发作用、植物的蒸腾作用、渗漏以及雨水的补给作用。(1)昌平区年平均蒸发量为1296mm左右,6月份蒸发量最大,为194mm左右。湿地植物覆盖率按20%计，植物蒸腾量取蒸发量的3倍，植物覆盖的水面蒸发忽略不计。则平均日蒸发量Vlp=(1296/1000)/365*150*(1-20%)*667+(1296/1000*3)/365*150*20%*667=284+213=497方/天6月最高蒸发量Vlg=(194/1000)/30*150*(1-20%)*667+(194/1000*3)/30*150*20%*667=517.6+388=905方/天(2)昌平区年平均降水量483.7mm,6月降水量为51.6mm,则平均日补水量V?二483.7/1000/365*150*667二132方6月份平均日补水量二51.6/1000/365*150*667二14方。(3)径流补水.本湿地周边除一圈道路外，基本没有汇水面积,而且，周边为沙性土壤，渗漏性很强，因此，在本方案中，径流量忽略不计。(4)渗漏：本湿地拟采用粘土防渗，其渗漏系数小于5*1(T。表］土的渗透系数参考表土类k(m-s)R(m/s)土类k(m『s)粘土<5XW9粉砂lO^lO'5粗砂2X10」~5X10*粉质粘土5X10・9~10・s细砂10-Mxio-5砾石5X10・4~10・3粉土5X10・s~10・6中砂卵石lOMxW3渗漏系数取为5*10：水力坡度取2%,则每日渗漏量二150*667*5*l(r*86400*2%二0.86方/天。根据以上四方面因素，可得出以下数据：平均日补水量=497-132-0+0.86=366方/天.最高日补水量=905-14-0+0.86=892方/天.综合其他因素，本工程处理量确定为设计能力1000方/天，第一期处理能力为500方/天。2.进水水质：进水水质是本工程最关键的因素。根据甲方要求，设计进水质按清河污水厂出水指标考虑----GB18918-2002一级A标准。但考虑到输水路线・北京某臭水沟是天然水道，周边有着大量的工业污水排污口和生活污水排污口，且灌渠沿线分布着甲村、乙村、丙村等许多村庄，这些村庄既没有排水设施，也没有垃圾处理措施，灌渠不仅是这些村庄的污水出口，更是其粪便排放地和垃圾排放地。为此，我们对从湿地到清河区间的北京某臭水沟（其计10千米）进行了实地踏勘，其沿途的污染状况令人震惊（照片附后）。我们对拟建工程的取水点位置现实的水质状况进行了分析，结果显示：该COD=324mg/1.据湿地对我们家外污水多次监测显示，COD=245mg/1.目前，昌平区政府已计划对北京某臭水沟进行整治，但有两问题无法回避：一是治理需要一个过程，而这个过程不会很短，而本工程预计会很快实施。二是即便区政府进行了大力度的治理，我们有理由相信，即便截堵了全部的污水排污口，但在短时间内，也无法绝对地阻止村民向渠中倾倒垃圾。只要存在着不可控的个别人的个别行为，那么对水质的威胁则是巨大的。更何况由于资金金投入约束的存在，对北京某臭水沟的整治效果，我们在技术上无法进行预测。（2）人为设定如果水质不能确定，整个项目的设计也就无法进行，因此，经与甲方讨论后确定：进水水质按GB18918-2002中一级A标准参数进行设计计算，在工艺安排上，适当考虑水质波动因素。3、出水水质：经与甲方讨论后确定：经适当处理后，出水水质达到GB18921-2002中湖泊类标准，具体指标见下表:COD(mg/L)BOD(mg/L)SS(mg/L)NH...
