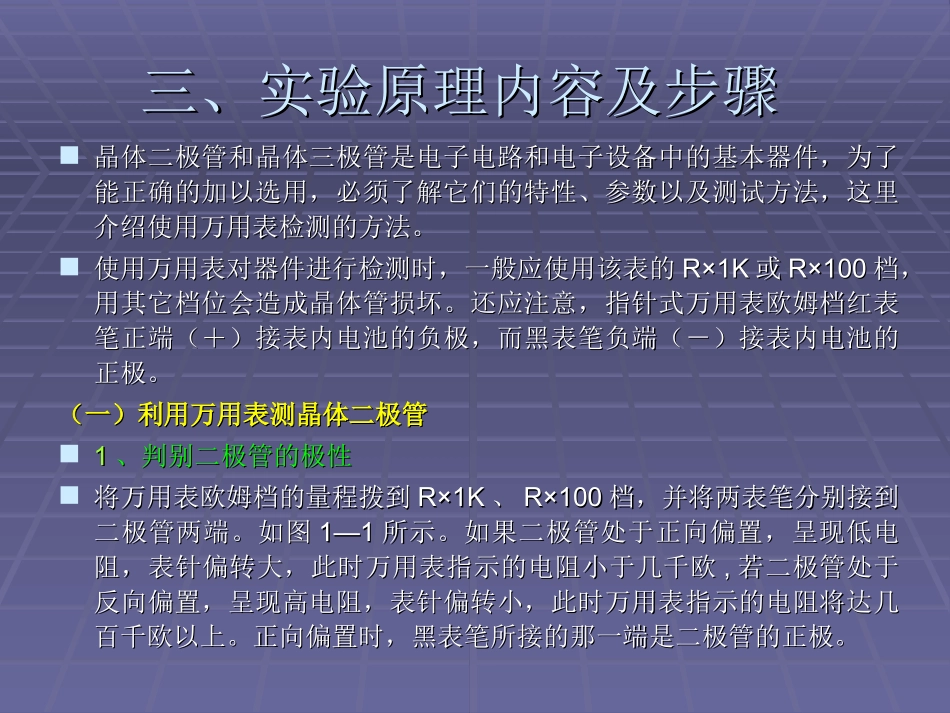

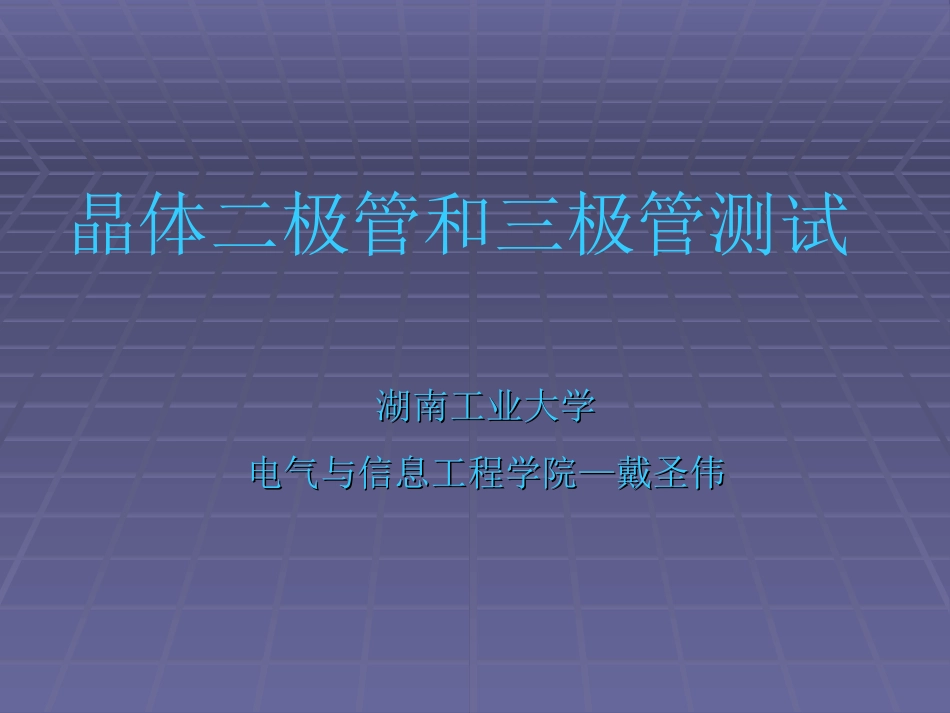

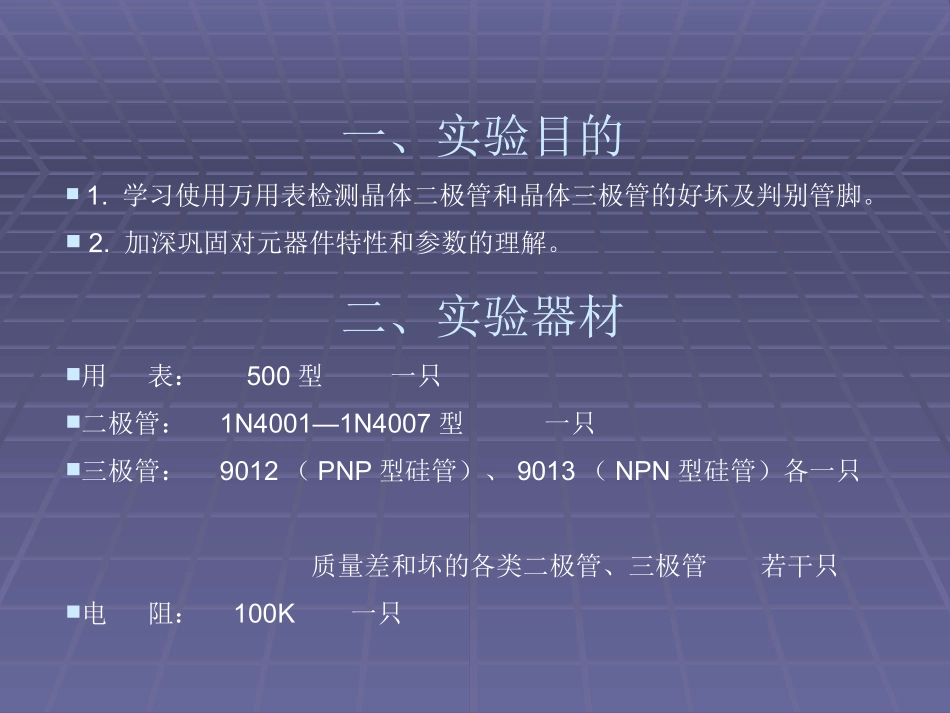

晶体二极管和三极管测试湖南工业大学湖南工业大学电气与信息工程学院—戴圣伟电气与信息工程学院—戴圣伟一、实验目的1.学习使用万用表检测晶体二极管和晶体三极管的好坏及判别管脚。2.加深巩固对元器件特性和参数的理解。二、实验器材用表：500型一只二极管：1N4001—1N4007型一只三极管：9012（PNP型硅管）、9013（NPN型硅管）各一只质量差和坏的各类二极管、三极管若干只电阻：100K一只三、实验原理内容及步骤三、实验原理内容及步骤晶体二极管和晶体三极管是电子电路和电子设备中的基本器件，为了晶体二极管和晶体三极管是电子电路和电子设备中的基本器件，为了能正确的加以选用，必须了解它们的特性、参数以及测试方法，这里能正确的加以选用，必须了解它们的特性、参数以及测试方法，这里介绍使用万用表检测的方法。介绍使用万用表检测的方法。使用万用表对器件进行检测时，一般应使用该表的使用万用表对器件进行检测时，一般应使用该表的R×1KR×1K或或R×100R×100档，档，用其它档位会造成晶体管损坏。还应注意，指针式万用表欧姆档红表用其它档位会造成晶体管损坏。还应注意，指针式万用表欧姆档红表笔正端（＋）接表内电池的负极，而黑表笔负端（－）接表内电池的笔正端（＋）接表内电池的负极，而黑表笔负端（－）接表内电池的正极。正极。（一）利用万用表测晶体二极管（一）利用万用表测晶体二极管11、判别二极管的极性、判别二极管的极性将万用表欧姆档的量程拨到将万用表欧姆档的量程拨到R×1KR×1K、、R×100R×100档，并将两表笔分别接到档，并将两表笔分别接到二极管两端。如图二极管两端。如图1—11—1所示。如果二极管处于正向偏置，呈现低电所示。如果二极管处于正向偏置，呈现低电阻，表针偏转大，此时万用表指示的电阻小于几千欧阻，表针偏转大，此时万用表指示的电阻小于几千欧,,若二极管处于若二极管处于反向偏置，呈现高电阻，表针偏转小，此时万用表指示的电阻将达几反向偏置，呈现高电阻，表针偏转小，此时万用表指示的电阻将达几百千欧以上。正向偏置时，黑表笔所接的那一端是二极管的正极。百千欧以上。正向偏置时，黑表笔所接的那一端是二极管的正极。图1—12、判别二极管好坏测得二极管的正向电阻相差越大越好，若测得正反向电阻均为无穷大，则表明二极管内部断路。如果测得正、反向电阻均为零，此时表明二极管被击穿或短路。（二）用万用表测发光二极管（二）用万用表测发光二极管发光二极管和普通二极管一样具有单向导电性，发光二极管和普通二极管一样具有单向导电性，正向导通时才能发光。发光二极管在出厂时，一正向导通时才能发光。发光二极管在出厂时，一根引线做得比另一根引线长，通常，较长引线表根引线做得比另一根引线长，通常，较长引线表示正极（＋），另一根为负极（－）。示正极（＋），另一根为负极（－）。11、判别发光二极管的极性、判别发光二极管的极性将万用表欧姆档的量程拨到将万用表欧姆档的量程拨到R×10KR×10K档。测量方法档。测量方法与测量普通二极管一样。与测量普通二极管一样。22、判别发光二极管的好坏、判别发光二极管的好坏将万用表欧姆档的量程拨到将万用表欧姆档的量程拨到R×10KR×10K档。测量方法档。测量方法与测量普通二极管一样。与测量普通二极管一样。（三）利用万用表测晶体三极管（三）利用万用表测晶体三极管11、用万用表判别管脚及类型、用万用表判别管脚及类型（（11）基极及管型的判别）基极及管型的判别测试三极管时，可将三极管的结构看作由两个测试三极管时，可将三极管的结构看作由两个PNPN结所组成，而结所组成，而PNPN结的反结的反向电阻都很大，正向电阻很小。因此可用万用表的向电阻都很大，正向电阻很小。因此可用万用表的R×100R×100或或R×1R×1档进行测档进行测试。先将黑表笔接三极管某一极，然后将红表笔接其余两各极。如图试。先将黑表笔接三极管某一极，然后将红表笔接其余两各极。如图1—21—2所示。若测得电阻都大时，则黑表笔所接的是所示。若测得电阻都大时，则黑表笔所接的是PNPPNP型管子的基极，若测得型管子的基极，若测得...
