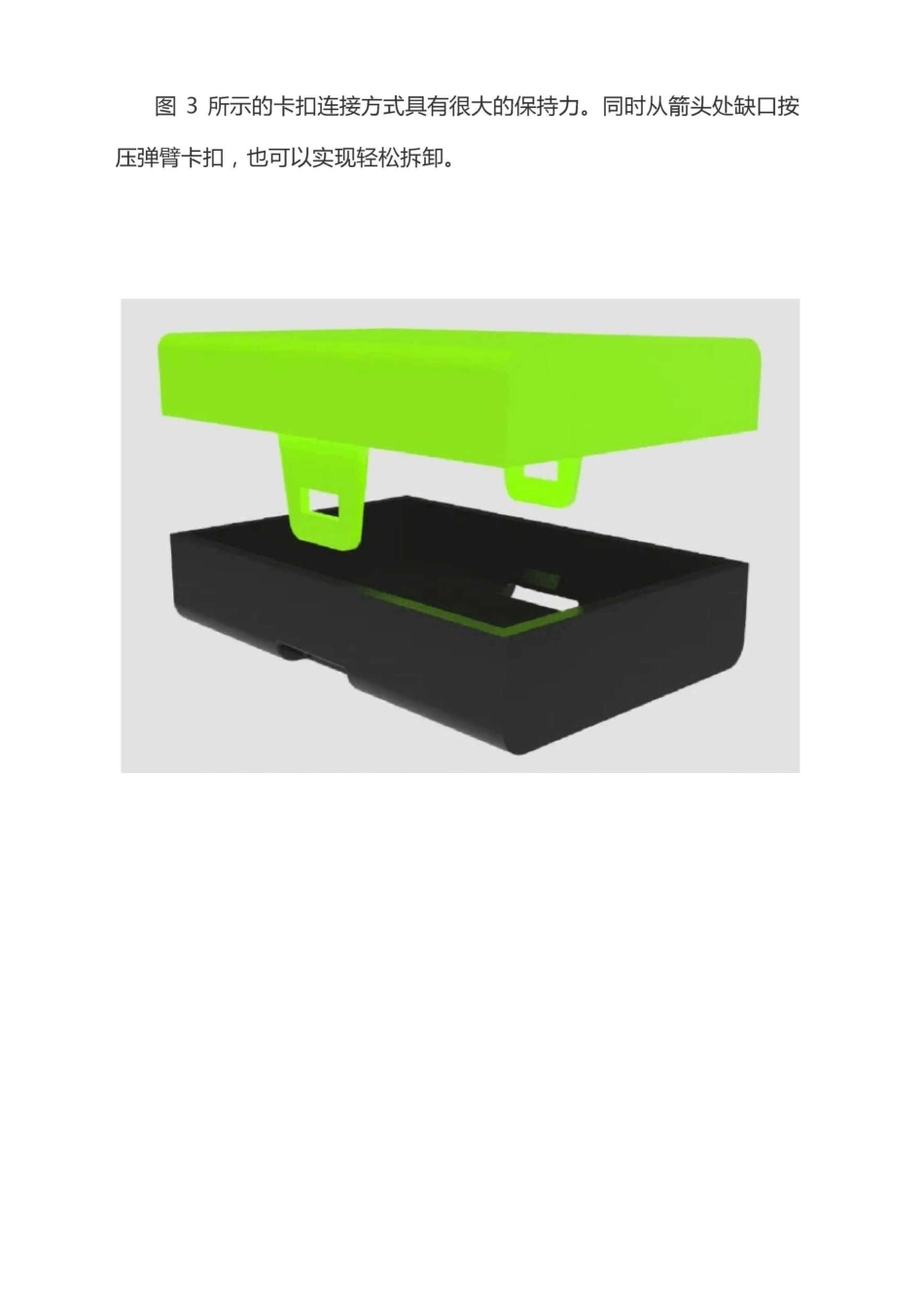

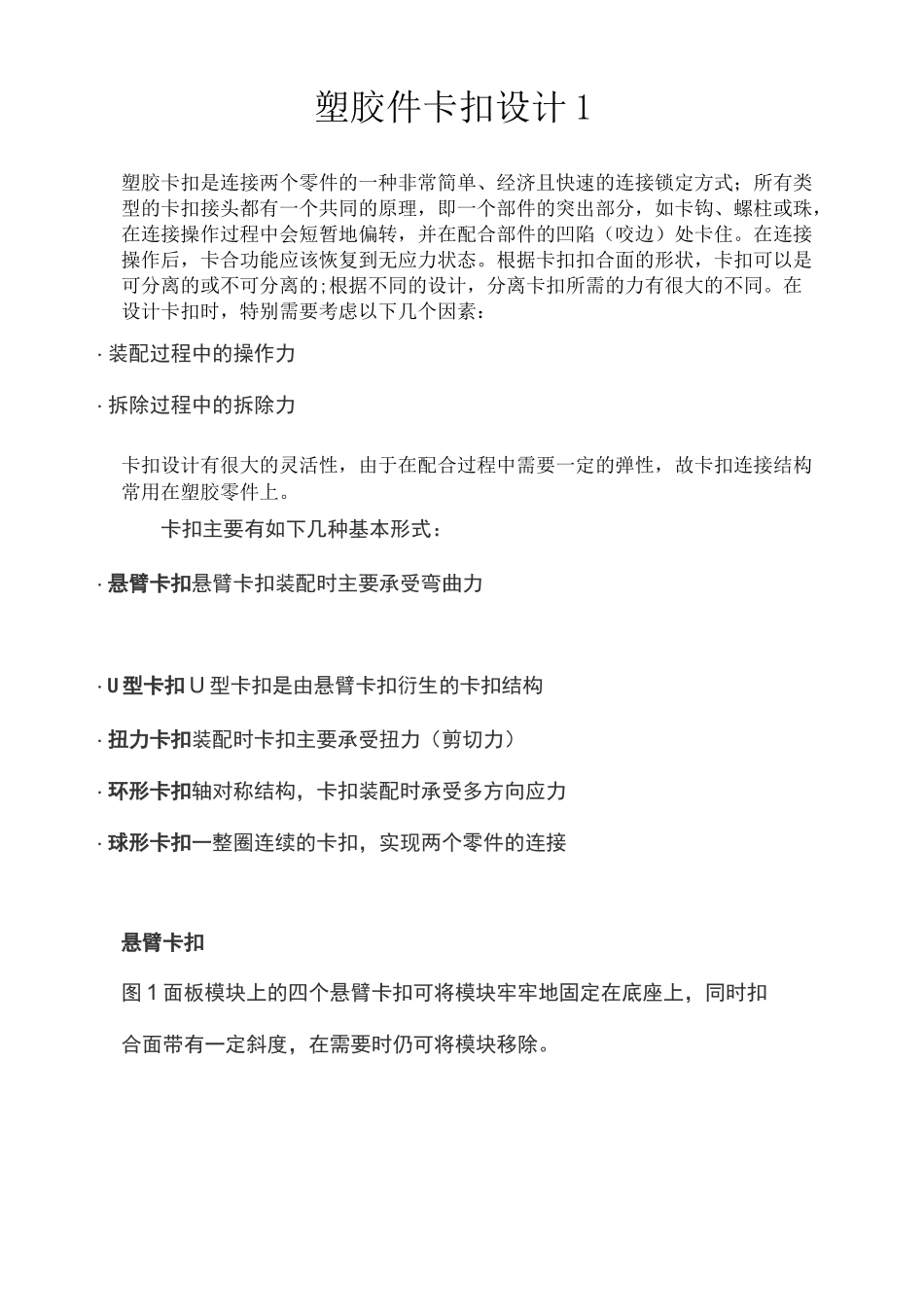

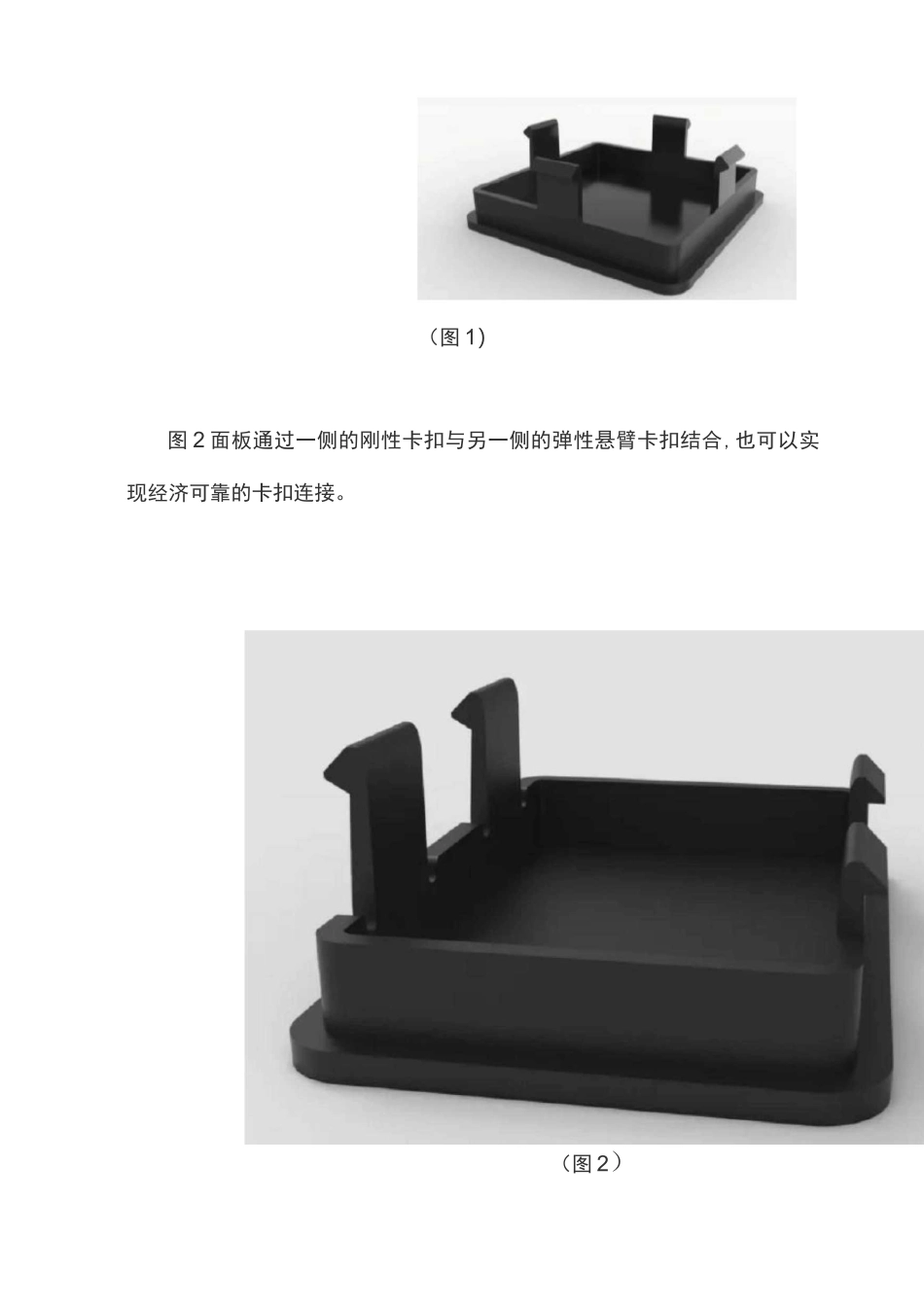

塑胶件卡扣设计1塑胶卡扣是连接两个零件的一种非常简单、经济且快速的连接锁定方式；所有类型的卡扣接头都有一个共同的原理，即一个部件的突出部分，如卡钩、螺柱或珠，在连接操作过程中会短暂地偏转，并在配合部件的凹陷（咬边）处卡住。在连接操作后，卡合功能应该恢复到无应力状态。根据卡扣扣合面的形状，卡扣可以是可分离的或不可分离的;根据不同的设计，分离卡扣所需的力有很大的不同。在设计卡扣时，特别需要考虑以下几个因素：・装配过程中的操作力・拆除过程中的拆除力卡扣设计有很大的灵活性，由于在配合过程中需要一定的弹性，故卡扣连接结构常用在塑胶零件上。卡扣主要有如下几种基本形式：・悬臂卡扣悬臂卡扣装配时主要承受弯曲力・U型卡扣U型卡扣是由悬臂卡扣衍生的卡扣结构・扭力卡扣装配时卡扣主要承受扭力（剪切力）・环形卡扣轴对称结构，卡扣装配时承受多方向应力・球形卡扣一整圈连续的卡扣，实现两个零件的连接悬臂卡扣图1面板模块上的四个悬臂卡扣可将模块牢牢地固定在底座上，同时扣合面带有一定斜度，在需要时仍可将模块移除。（图1）图2面板通过一侧的刚性卡扣与另一侧的弹性悬臂卡扣结合,也可以实现经济可靠的卡扣连接。（图2）（图3）图4所示非连续环形卡扣设计,与后面所说环形卡扣近似；在环形卡扣上增加一些切口，使卡扣具有更好的弹性，同时安装时卡扣受力也变为主要承受弯曲力；所以这种卡扣我们也归类为悬臂弹性卡扣。（图4）U型卡扣属于悬臂弹性卡扣的一种,在简单悬臂卡扣基础上,增加U型结构，进一步增加卡扣弹性。U型卡扣可以具有很大的扣合保持力，同时，U型槽的存在，使得拆卸时可以手动拨动卡扣，方便拆卸。这种卡扣结构常见于电池盖及一些需要多次拆卸的卡扣结构。扭力卡扣常用于需要多次拆卸的卡扣结构,如连接器扣合。不同于U型卡扣，扭力弹性卡扣，主要是通过一个转轴（或扭转支点）传递力矩实现卡扣的扣合与拆卸。环形卡扣通过一整圈连续的卡扣,实现两个零件的连接。这种卡扣常用于笔筒、灯罩等产品，由于卡扣是连续一整圈，本身不具有弹性，扣合与拆卸过程，主要通过零件材料本身变形，故卡扣扣合量一般做的比较小。球形卡扣球形卡扣也主要是依靠零件材料本身变形实现扣合与拆卸；不同于环形卡扣的是，其卡扣部分是一个球面，连接后的两个零件可以沿球心实现一定角度的三维旋转。
