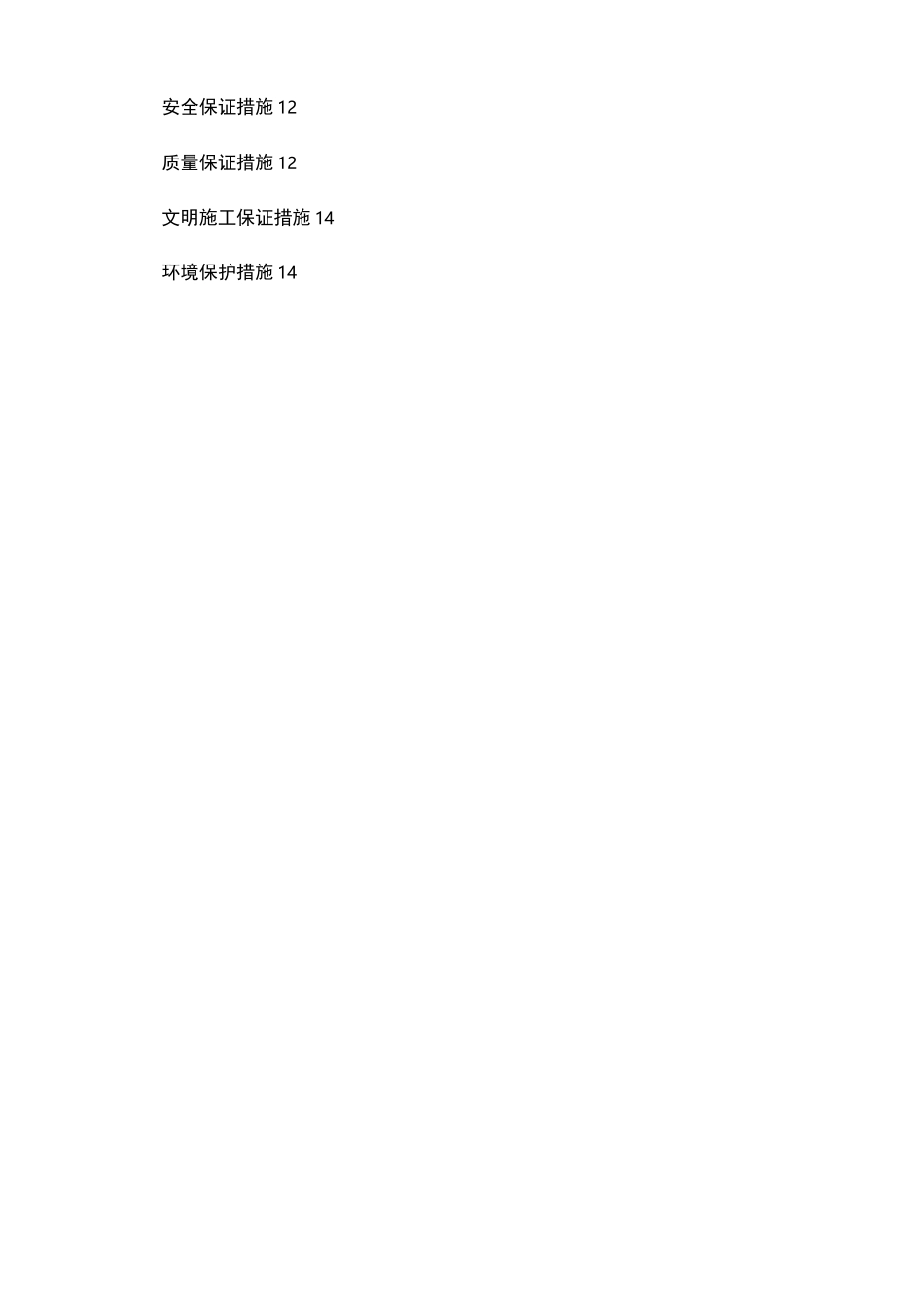

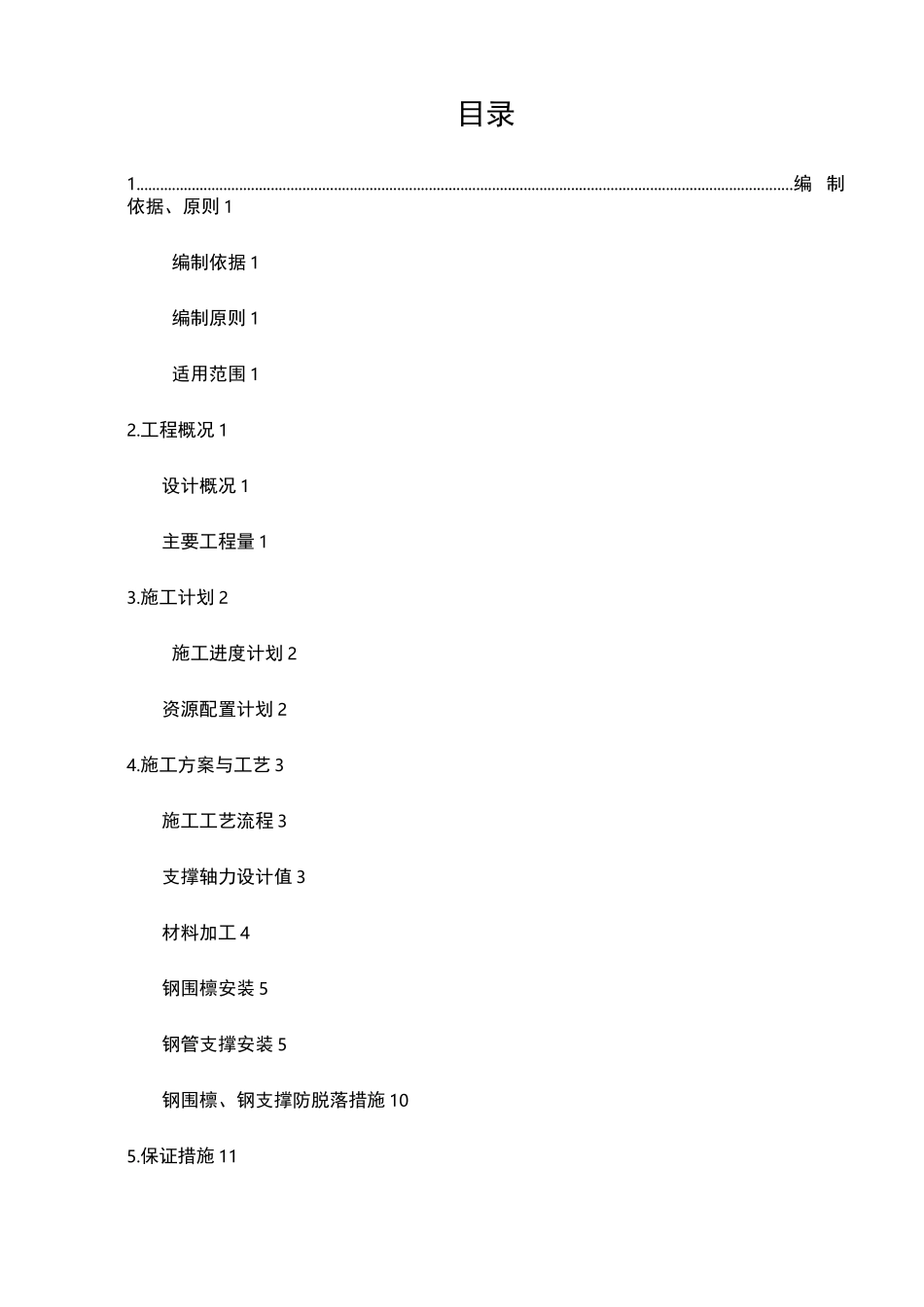

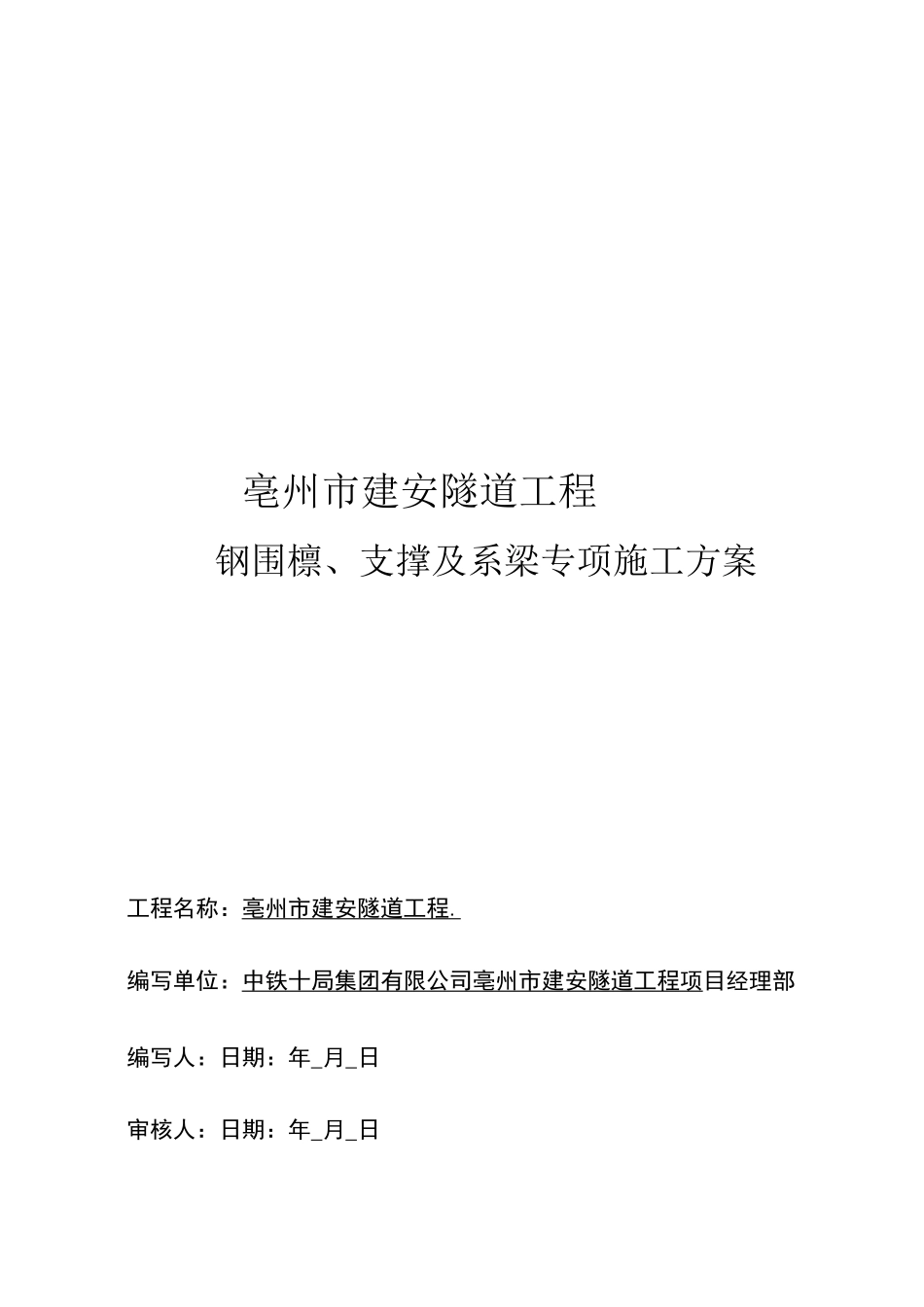

亳州市建安隧道工程钢围檩、支撑及系梁专项施工方案工程名称：亳州市建安隧道工程.编写单位：中铁十局集团有限公司亳州市建安隧道工程项目经理部编写人：日期：年_月_日审核人：日期：年_月_日目录1......................................................................................................................................................................编制依据、原则1编制依据1编制原则1适用范围12.工程概况1设计概况1主要工程量13.施工计划2施工进度计划2资源配置计划24.施工方案与工艺3施工工艺流程3支撑轴力设计值3材料加工4钢围檩安装5钢管支撑安装5钢围檩、钢支撑防脱落措施105.保证措施11安全保证措施12质量保证措施12文明施工保证措施14环境保护措施14钢围檩、支撑及系梁专项施工方案1.编制依据、原则编制依据(1)《建筑基坑工程技术规程》JGJ120-2012；(2)《工程测量规范》(GB50026-2007)；(3)亳州市建安隧道工程施工图；(4)《亳州市建安隧道工程实施性施工组织设计》；(5)《亳州市建安隧道工程深基坑安全专项施工方案》；(6)本单位类似工程施工经验。编制原则(1)严格执行施工过程中涉及的相关规范、规程和设计标准；(2)确保实现业主要求的工期、质量、安全、环境保护、文明施工等各方面的目标；(3)结合工程情况，使施工方案具有技术先进、方案可靠、经济合理的特点；八\\9(4)充分研究现场施工环境，妥善处理现场施工和周边环境协调问题，使施工对周边环境的影响最小化。适用范围本方案适用于亳州市建安隧道工程的钢围檩、支撑及系梁。2.工程概况设计概况本工程除第一道支撑为砼支撑外，余下道支撑为钢支撑，包括围檩、支撑系梁。钢围檩采用两根円型(HM500*300*11*18)加缀板焊接而成(落深区为三拼钢围檩)，钢肋板采用464*130*20,间距为800mm，支撑节点处钢肋板加密设置,间距为250mm。钢支撑采用©609(©800)mm两种规格，壁厚16mm的钢管。一般部位采用©609钢管，A8、A9、A18、A19段落深区(加强部位)采用©800钢管。钢管支撑分节制作，每节标准长度采用4m和6m两种规格，管节间采用法兰盘螺栓连接,其端部(仅一端)设预加轴力装置。钢系梁采用两根円型(HM400*300*10*16)，安装于钢立柱两侧的牛腿上，与钢支撑连接在一起。主要工程量表2-1主要工程数量表序号项目单位工程量备注1钢系梁t2钢围檩t3钢支撑t3.施工计划施工进度计划序号部位里程开始时间结束时间备注1河中段1期K0+520〜K0+743河中段2期K0+743〜K0+830施工①区K0+040〜K0+387施工②区K0+387〜K0+520施工④区K0+830〜K1+220资源配置计划人力资源配置计划本分项工程施工配备40名作业人员。管理人员配备见下表表3-1人力资源配置计划表序号职务姓名主要工作备注1现场副经理郭家生、刘祥军施工管理与总协调2施工员王新成、李想具体负责工程施工的协调管理3技术员陈铎夫、李魏施工技术控制4测量员刘玖龙、唐波桩位放线、标咼控制5质检员陈加忍施工质量控制与报验6安全员苏旋、邢佳伟施工安全管理与监督7试验员宋庆雷施工过程中各类相关试验8材料员王敏物资供应与协调9作业队队长胡佳马组织队伍进行施工机械设备配置计划表3-2机械设备配置表序号机械设备种类规格型号额定功率(KW)数量使用场地备注1汽车吊25t1施工现场序号机械设备种类规格型号额定功率(KW)数量使用场地备注2履带吊50t1施工现场3电焊机BX1-500DI126施工现场4挖掘机PC2201施工现场5千斤顶30012施工现场6平板车12m1施工现场4.施工方案与工艺施工工艺流程钢围檩加工人咲钢围檩安装围护桩桩间喷射混凝土合格1I亠.W~地面钢支撑预拼检查钢支撑吊装合格支撑预应力施加打合格钢支撑固定J合格图4-1钢支撑安装工艺流程图支撑轴力设计值钢支撑轴力设计值及预加轴力值根据受力的不同而调整，具体数值如下表4-1钢支撑设计轴力表序号结构段支撑体系支撑轴力(KN)第一道砼支撑第二道钢支撑第三道钢支撑第四道钢支撑第二道换撑第三道换撑第四道换撑1B5〜B8510一一一一一一2B8〜B10310790一一一一一序号结构段支撑体系支撑轴力(KN)第一道砼支撑第二道钢支撑第三道钢支撑第四道钢支撑第二道换撑第三道换撑第四道换撑3B11〜B133801140一一一一一4A1泵房5601...
