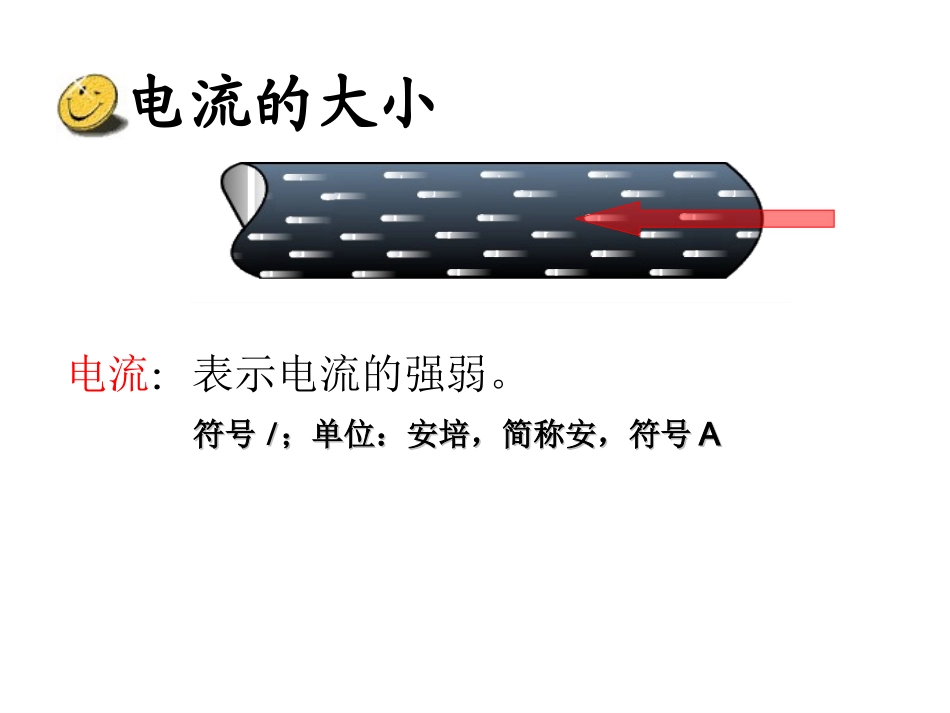

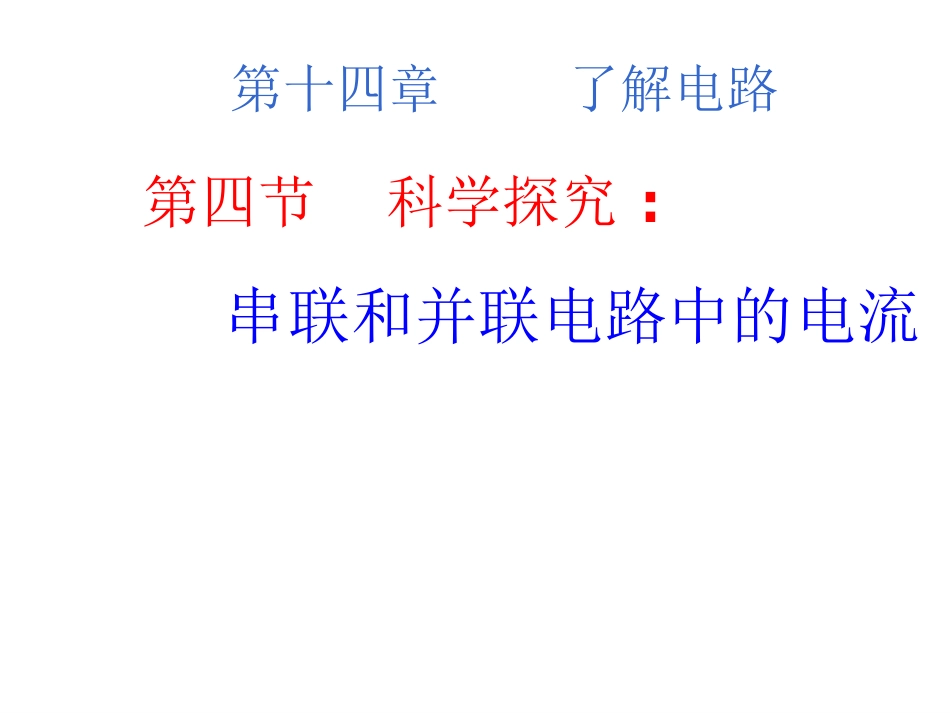

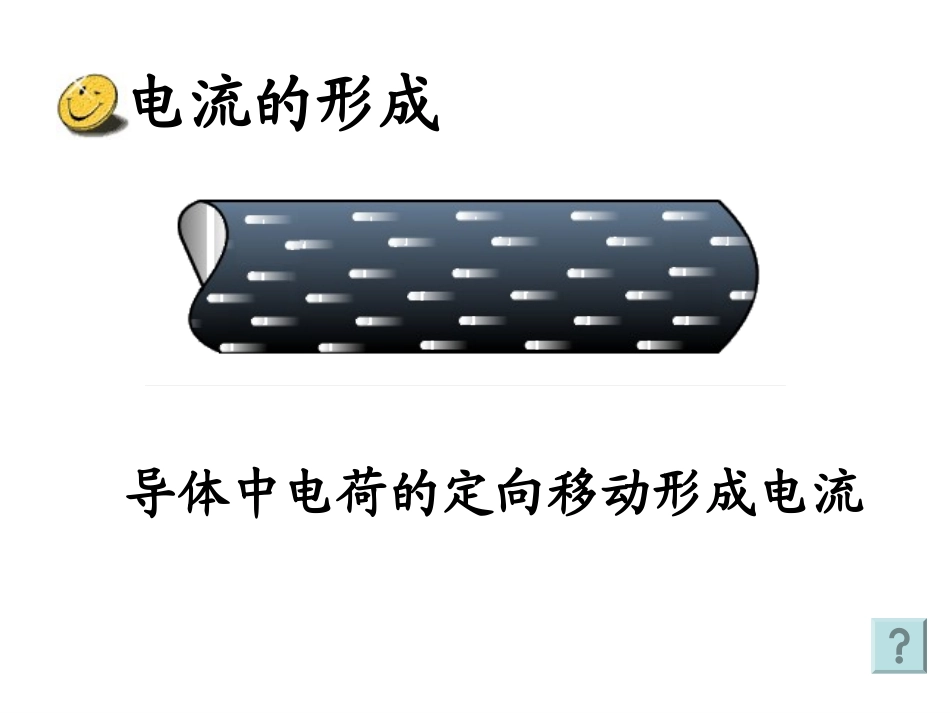

第四节科学探究:串联和并联电路中的电流第十四章了解电路电流的形成导体中电荷的定向移动形成电流电流的大小符号符号II；单位：安培，简称安，符号；单位：安培，简称安，符号AA电流：表示电流的强弱。电流的单位电流强度的单位：安培，简称安，符号A常用单位有：毫安（mA）微安（μA）1A＝1000mA1mA＝1000μA安培安培是法国物理学家，电磁学的奠基人之一。他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。1820年9月，当他获悉丹麦物理学家奥斯特发现了电流的磁效应后，意识到这一发现非同寻常，立即转向电磁学研究，对电流之间的相互作用等进行了深入的研究，在短时间内取得了丰硕的成果。安培物理学家介绍电子手表：1.5～2μA电子计算器：150μA移动电话：待机电流为：15～50mA开机电流为：60～300mA发射电流为：200～400mA身边的电流值荧光灯：约150mA微波炉：2.8～4.1A电冰箱：约1A身边的电流值电饭煲：3.2～4.5A柜式空调：约10A身边的电流值高压输电线：约200A闪电：（2～20）×104A身边的电流值电流的测量仪器：电流表（安培表）电路图中的符号如何使用？-0.63刻度盘指针“+”接线柱量程:0~3A“+”接线柱量程:0~0.6A“-”接线柱电流的结构1.电流必须从“+”线柱流进去,从“-”接线柱流出-0.632.电流表必须和被测用电器串联3.所测电流不得超过电流表量程A电流的使用4、任何情况下,绝对不充许不经过用电器而把电流表直接连到电源的两极上1.认清量程,确定分度值.量程:0~3A分度值:0.1A量程:0~0.6A分度值:0.02A-0.63-0.63电流的大小-0.63-0.63电流值:0.14A电流值:0.3A-0.63电流值:0.14A电流值:0.7A-0.63-0.63-0.63电流值:0.38A电流值:1.9A-0.63电流值:1.2A-0.63电流值:0.46A-0.63欲测出流过小灯泡的电流(约为0.5A.)请先设计电路图,再连接下列物体实物电路设计板.swf××abc串联电路电流特点电流表的位置电流表的示数a处b处c处猜想1由于用电器要消耗电能,所以Ia＞Ib＞Ic猜想2因为电流在导线中流动就像水流在水管中流动一样,流进多少就会流出多少,所以Ia＝Ib＝Ic结论:串联电路电流处处相等即:I1＝I2＝I3＝…＝In如图，通过灯泡L1的电流I1＝0.7A,则通过灯泡L2的电流I2＝A0.7如图，当开关S3闭合时通过灯泡L2的电流I2＝1.2A,则通过灯泡L1的电流I1＝A1.2并联电路电流特点猜想1I=I1=I2猜想2I>I1＝I2猜想3I=I1+I2电流表的位置电流表的示数II1I2结论:并联电路中干路电流等于各支路电流之和。即:I＝I1+I2+…+In如图，通过灯泡L1的电流I1＝1.7A,则通过灯泡L2的电流I2=0.5A,电流表的示数为A,如图，当开关S3断开,S1、S2闭合时，通过灯泡L2的电流I2＝1.6A,干路电流为4.3A,则通过灯泡L1的电流I1＝A1电流和电流的单位:A2电流表的使用:检查指针是否指零1．电流表应串联串联在电路中2．“十”、“一”接线性的接法要正确3.绝对不允许将电流表直接接到电源的两极上直接接到电源的两极上4.被测电流不要超过电流表的量程不要超过电流表的量程3.串联电路电流处处相等即:I1＝I2＝I3＝…＝In4.并联电路中干路电流等于各支路电流之和。即:I＝I1+I2+…+In
