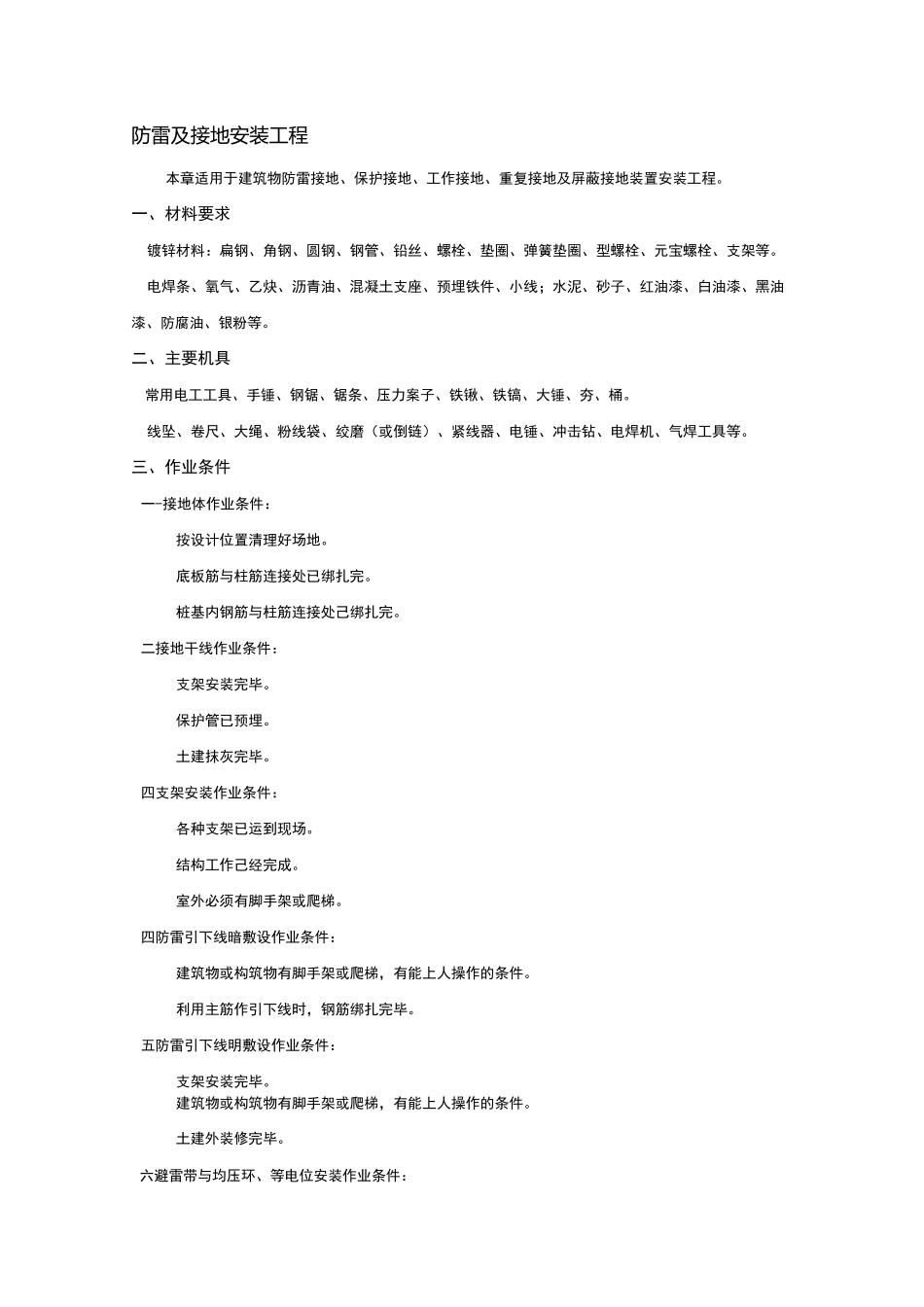

防雷及接地安装工程_第1页
1/14

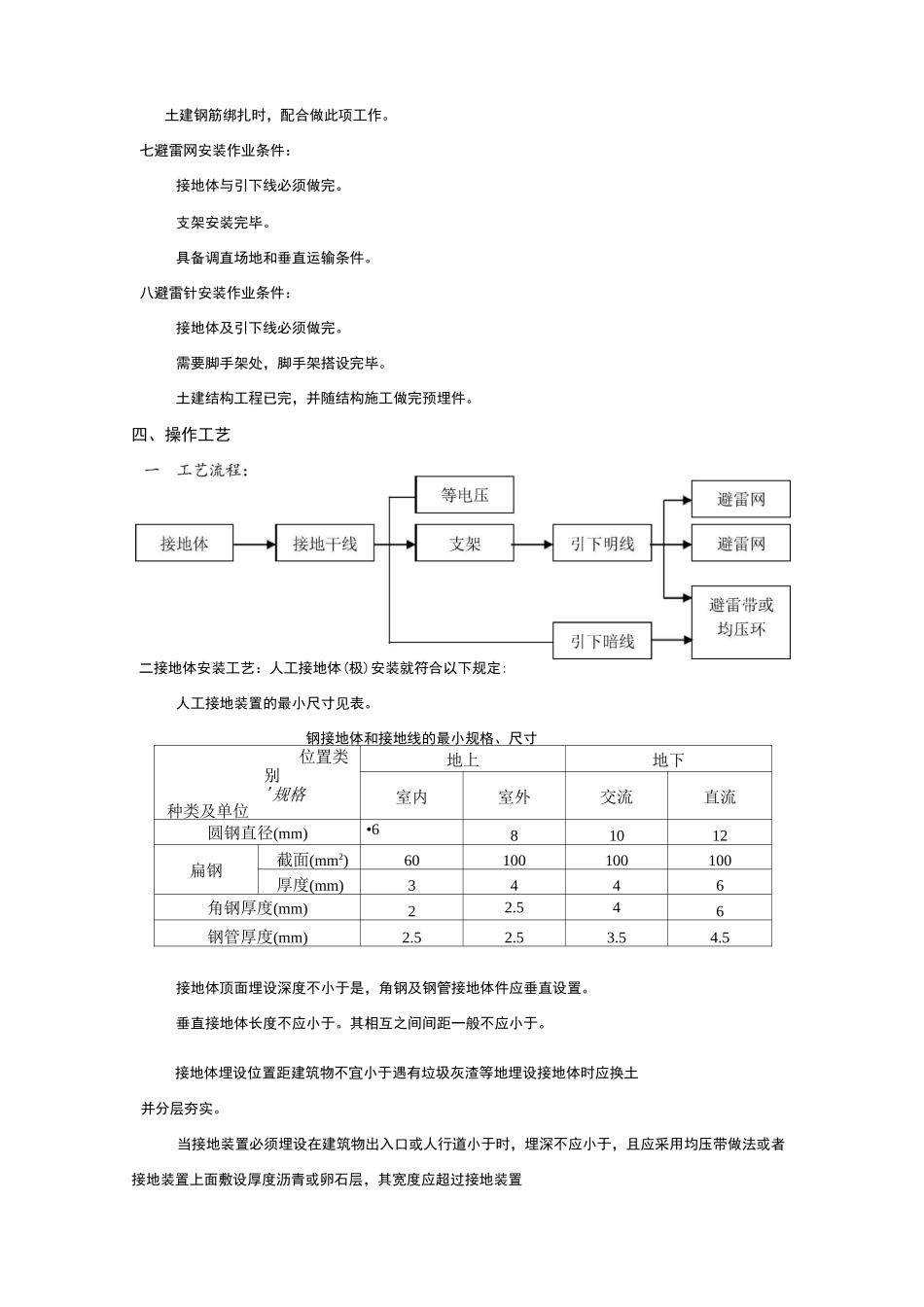

防雷及接地安装工程_第2页
2/14

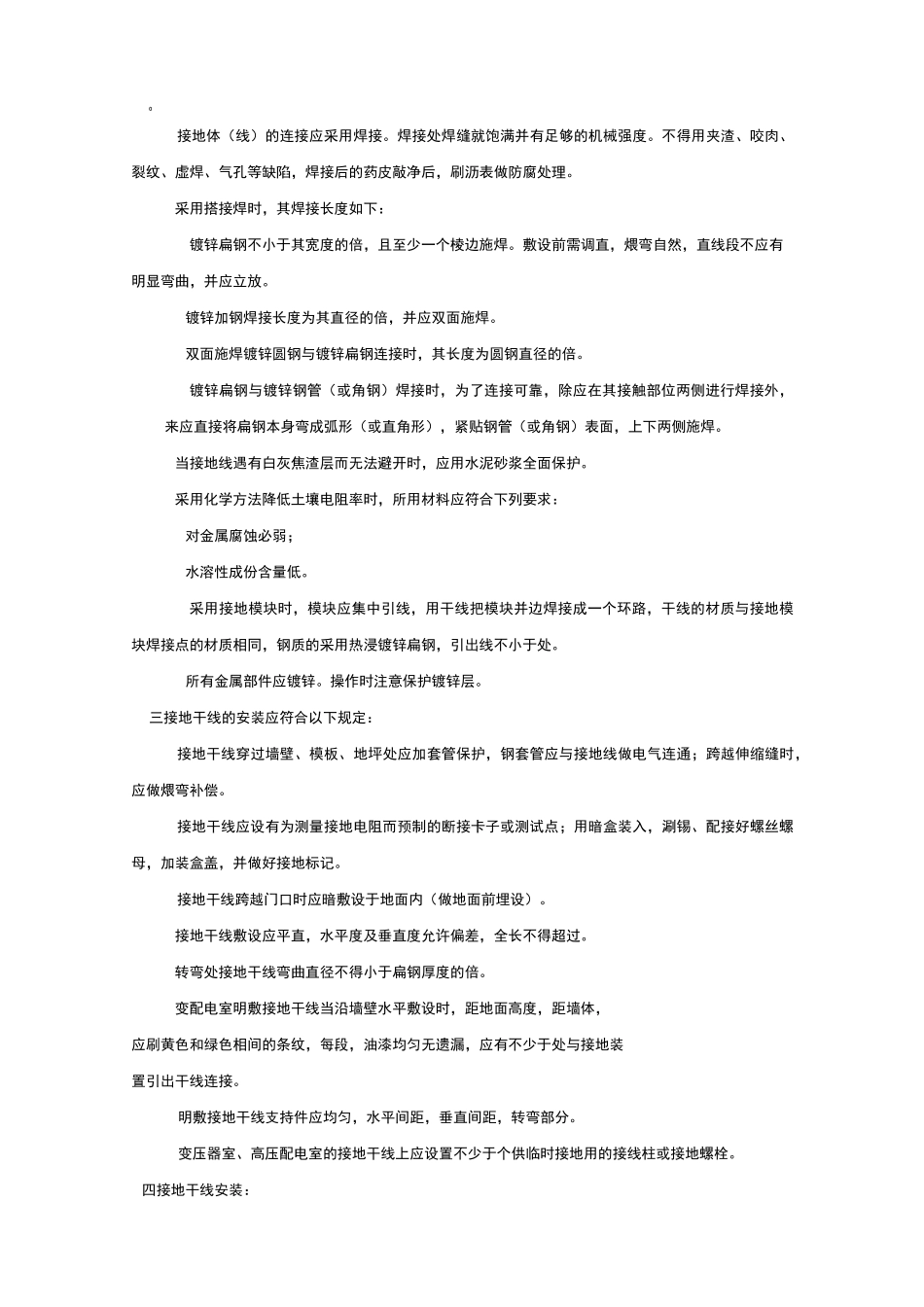

防雷及接地安装工程_第3页
3/14
防雷及接地安装工程本章适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。一、材料要求镀锌材料:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、型螺栓、元宝螺栓、支架等。电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线;水泥、砂子、红油漆、白油漆、黑油漆、防腐油、银粉等。二、主要机具常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯、桶。线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。三、作业条件一-接地体作业条件:按设计位置清理好场地。底板筋与柱筋连接处已绑扎完。桩基内钢筋与柱筋连接处己绑扎完。二接地干线作业条件:支架安装完毕。保护管已预埋。土建抹灰完毕。四支架安装作业条件:各种支架已运到现场。结构工作己经完成。室外必须有脚手架或爬梯。四防雷引下线暗敷设作业条件:建筑物或构筑物有脚手架或爬梯,有能上人操作的条件。利用主筋作引下线时,钢筋绑扎完毕。五防雷引下线明敷设作业条件:支架安装完毕。建筑物或构筑物有脚手架或爬梯,有能上人操作的条件。土建外装修完毕。六避雷带与均压环、等电位安装作业条件:土建钢筋绑扎时,配合做此项工作。七避雷网安装作业条件:接地体与引下线必须做完。支架安装完毕。具备调直场地和垂直运输条件。八避雷针安装作业条件:接地体及引下线必须做完。需要脚手架处,脚手架搭设完毕。土建结构工程已完,并随结构施工做完预埋件。四、操作工艺二接地体安装工艺:人工接地体(极)安装就符合以下规定:人工接地装置的最小尺寸见表。钢接地体和接地线的最小规格、尺寸种类及单位位置类别'规格地上地下室内室外交流直流圆钢直径(mm)•681012扁钢截面(mm2)60100100100厚度(mm)3446角钢厚度(mm)22.546钢管厚度(mm)2.52.53.54.5接地体顶面埋设深度不小于是,角钢及钢管接地体件应垂直设置。垂直接地体长度不应小于。其相互之间间距一般不应小于。接地体埋设位置距建筑物不宜小于遇有垃圾灰渣等地埋设接地体时应换土并分层夯实。当接地装置必须埋设在建筑物出入口或人行道小于时,埋深不应小于,且应采用均压带做法或者接地装置上面敷设厚度沥青或卵石层,其宽度应超过接地装置0接地体(线)的连接应采用焊接。焊接处焊缝就饱满并有足够的机械强度。不得用夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接后的药皮敲净后,刷沥表做防腐处理。采用搭接焊时,其焊接长度如下:镀锌扁钢不小于其宽度的倍,且至少一个棱边施焊。敷设前需调直,煨弯自然,直线段不应有明显弯曲,并应立放。镀锌加钢焊接长度为其直径的倍,并应双面施焊。双面施焊镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的倍。镀锌扁钢与镀锌钢管(或角钢)焊接时,为了连接可靠,除应在其接触部位两侧进行焊接外,来应直接将扁钢本身弯成弧形(或直角形),紧贴钢管(或角钢)表面,上下两侧施焊。当接地线遇有白灰焦渣层而无法避开时,应用水泥砂浆全面保护。采用化学方法降低土壤电阻率时,所用材料应符合下列要求:对金属腐蚀必弱;水溶性成份含量低。采用接地模块时,模块应集中引线,用干线把模块并边焊接成一个环路,干线的材质与接地模块焊接点的材质相同,钢质的采用热浸镀锌扁钢,引出线不小于处。所有金属部件应镀锌。操作时注意保护镀锌层。三接地干线的安装应符合以下规定:接地干线穿过墙壁、模板、地坪处应加套管保护,钢套管应与接地线做电气连通;跨越伸缩缝时,应做煨弯补偿。接地干线应设有为测量接地电阻而预制的断接卡子或测试点;用暗盒装入,涮锡、配接好螺丝螺母,加装盒盖,并做好接地标记。接地干线跨越门口时应暗敷设于地面内(做地面前埋设)。接地干线敷设应平直,水平度及垂直度允许偏差,全长不得超过。转弯处接地干线弯曲直径不得小于扁钢厚度的倍。变配电室明敷接地干线当沿墙壁水平敷设时,距地面高度,距墙体,应刷黄色和绿色相间的条纹,每段,油漆均匀无遗漏,应有不少于处与接地装置引出干线连接。明敷接地干线支持件应均匀,水平间距,垂直间距,转弯部分。变压器室、高压配电室的接地干线上应设置不少于个供...
