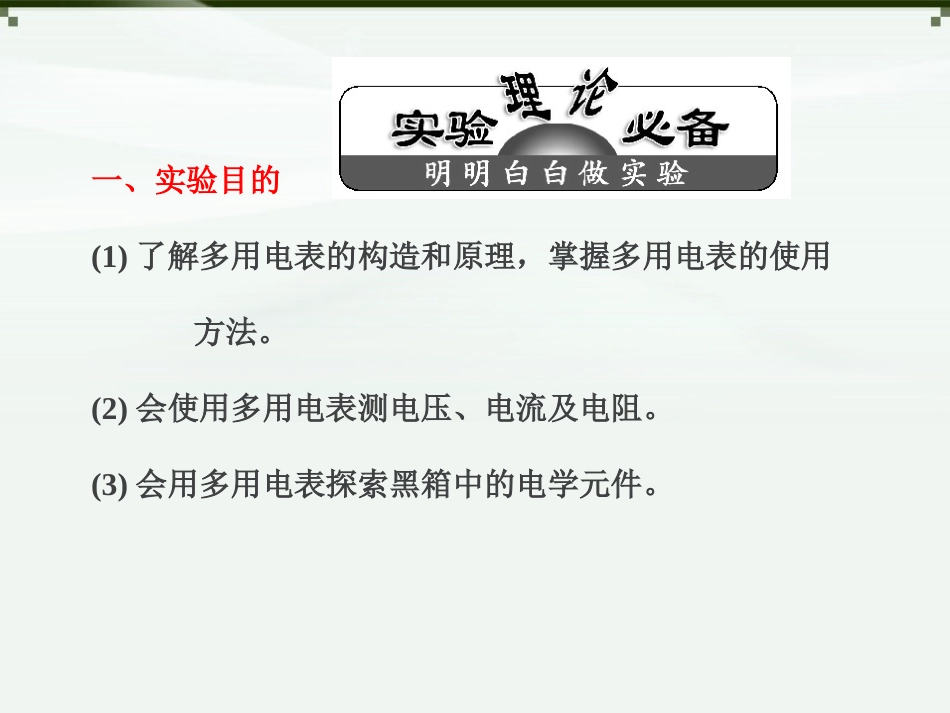

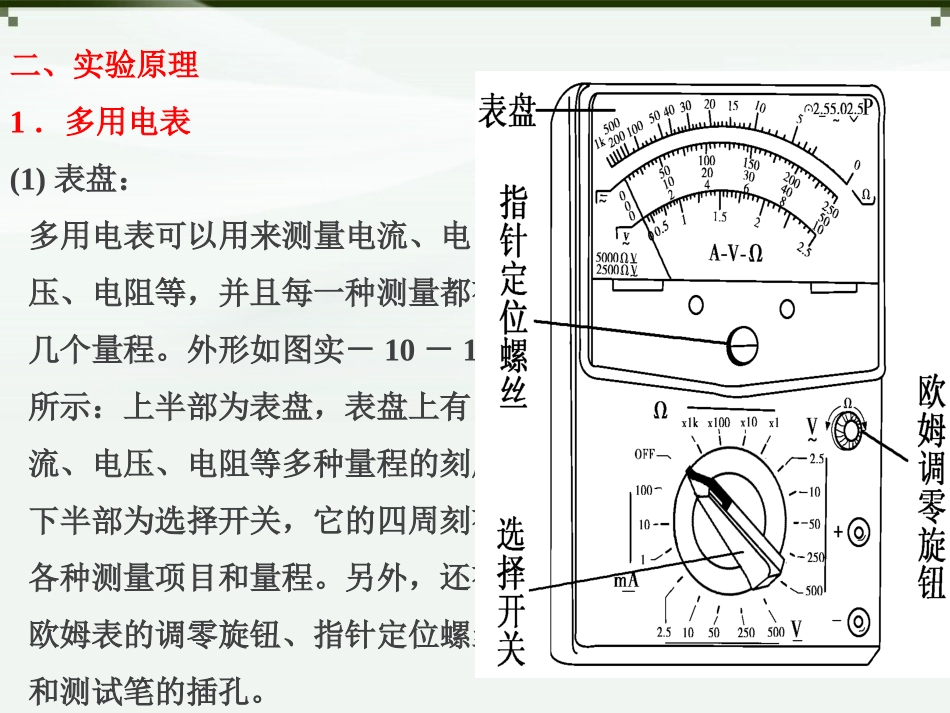

学科网一、实验目的(1)了解多用电表的构造和原理,掌握多用电表的使用方法。(2)会使用多用电表测电压、电流及电阻。(3)会用多用电表探索黑箱中的电学元件。二、实验原理1.多用电表(1)表盘:多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程。外形如图实-10-1所示:上半部为表盘,表盘上有电流、电压、电阻等多种量程的刻度;下半部为选择开关,它的四周刻有各种测量项目和量程。另外,还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔。由于多用电表的测量项目和量程比较多,而表盘的空间有限,所以并不是每个项目的量程都有专门的标度,有些标度就属于共用标度,如图中的第二行就是交、直流电流和直流电压共用的标度。15510A-V-Ωzxxk(2)挡位:如图所示,其中1、2为电流测量端,3、4为电压测量端,5为电阻测量端,测量时,黑表笔插入“-”插孔,红表笔插入“+”插孔,并通过转换开关接入与待测量相对应的测量端。(3)多用电表的电阻挡:电阻挡是根据闭合电路欧姆定律制成的,它的原理如图所示。电阻R是可变电阻,也叫调零电阻。2.二极管的单向导电性(1)晶体二极管是由半导体材料制成的,它有两个极,即正极和负极,它的符号如图实-10-4甲所示。(2)晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)。当给二极管加正向电压时,它的电阻很小,电路导通,如图乙所示;当给二极管加反向电压时,它的电阻很大,电路截止,如图丙所示。(3)将多用电表的选择开关拨到欧姆挡,红、黑表笔接到二极管的两极上,当黑表笔接“正”极,红表笔接“负”极时,电阻示数较小,反之电阻示数很大,由此可判断出二极管的正、负极。三、实验器材多用电表、电学黑箱、直流电源、开关、导线若干,小灯泡、二极管,定值电阻(大、中、小)三个。四、实验步骤(1)观察多用电表的外形,认识选择开关对应的测量项目及量程。(2)检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零,则可用小螺丝刀进行机械调零。组卷网(3)将红、黑表笔分别插入“+”、“-”插孔。(4)按如图甲所示连好电路,将多用电表选择开关置于直流电压挡,测小灯泡两端的电压。(5)按如图乙所示连好电路,将选择开并置于直流电流挡,测量通过小灯泡的电流。(6)用多用电表测电阻的步骤:①调整定位螺丝,使指针指向电流的零刻度。②选择开并置于“Ω”挡的“×1”,短接红、黑表笔,调节欧姆调零旋钮,然后断开表笔,再使指针指向∞。③将两表笔分别接触阻值为几十欧的定值电阻两端,读出指示的电阻值,然后断开表笔,再与标定值进行比较。④选择开关改置“×100”挡,重新进行欧姆调零。⑤再将两表笔分别接触标定值为几千欧的电阻两端,读出指示的电阻值,然后断开表笔,与标定值进行比较。⑥测量完毕,将选择开关置于交流电压最高挡或“OFF”挡。(7)探索黑箱内的电学元件判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱正、反接时示数相同二极管欧姆挡正接时示数很小,反接时示数很大判断目的应用挡位现象电容器欧姆挡指针先指向某一小阻值,后逐渐增大到“∞”,且指针摆动越来越慢电感线圈欧姆挡示数由“∞”逐渐减小到某一较小固定示数五、数据处理(1)测电阻时,电阻值等于指针的示数与倍率的乘积。指针示数的读数一般读两位有效数字。(2)测电压和电流时,如果所读表盘的最小刻度为1、0.1、0.001等,读数时应读到最小刻度的下一位,若表盘的最小刻度为0.2、0.02、0.5、0.05等,读数时只读到与最小刻度位数相同即可。六、误差分析(1)电池用旧后,电动势会减小,内电阻会变大,致使电阻测量值偏大,要及时更换新电池。(2)欧姆表的表盘刻度不均匀,估读时易带来误差,要注意其左密右疏特点。(3)由于欧姆表刻度的非线性,表头指针偏转过大或过小都会使误差增大,因此要选用恰当挡位,使指针指中值附近。(4)测电流、电压时,由于电表内阻的影响,测得的电流、电压值均小于真实值。(5)读数时的观测易形成偶然误差,要垂直表盘正对指针读数。七、注意事项(1)表内电源正极接黑表笔,负极接红表笔,但是红表笔插入“+”孔,黑表笔插入“-”孔,注意电...
