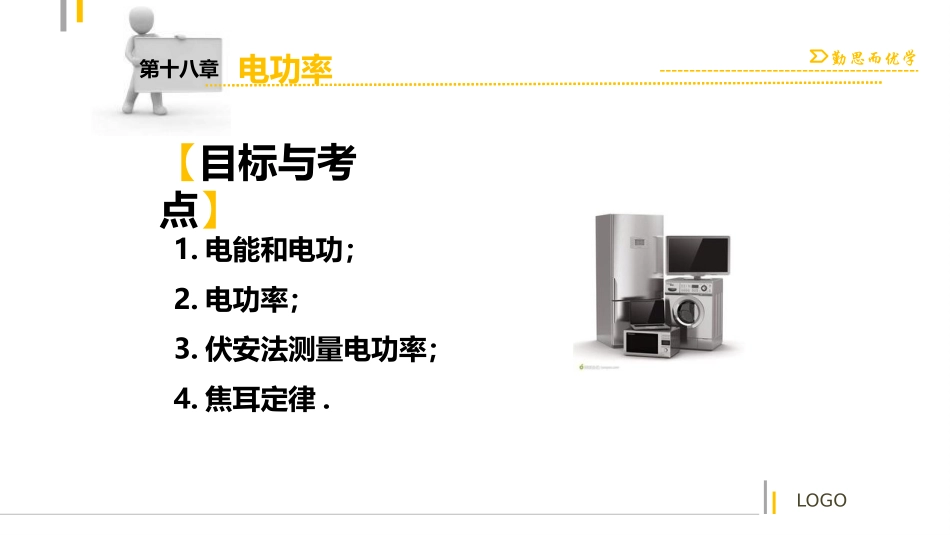

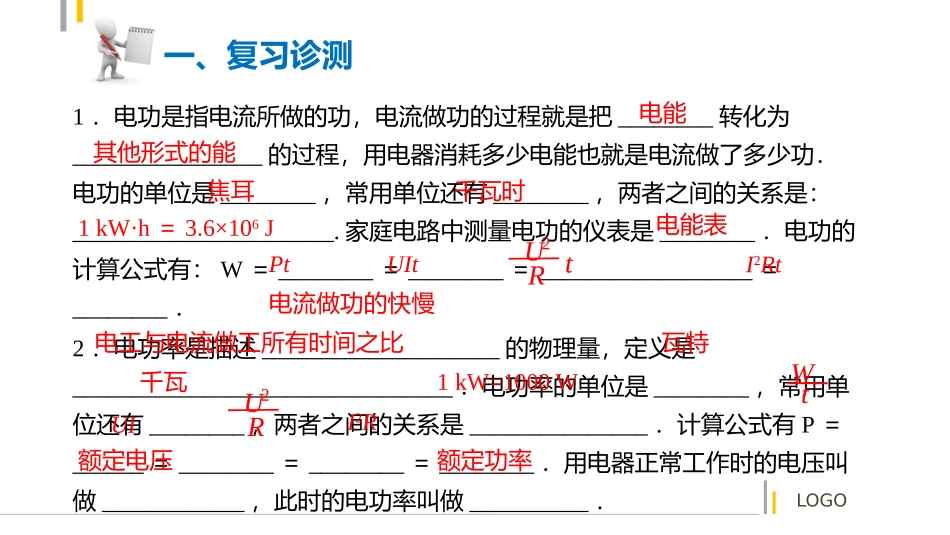

第十八章电功率（复习课）LOGO电功率第十八章勤思而优学【目标与考点】1.电能和电功；2.电功率；3.伏安法测量电功率；4.焦耳定律.LOGO一、复习诊测1．电功是指电流所做的功，电流做功的过程就是把________转化为________________的过程，用电器消耗多少电能也就是电流做了多少功．电功的单位是________，常用单位还有________，两者之间的关系是：______________________.家庭电路中测量电功的仪表是________．电功的计算公式有：W＝________＝________＝__________________＝________．2．电功率是描述____________________的物理量，定义是________________________________．电功率的单位是________，常用单位还有________，两者之间的关系是_______________．计算公式有P＝______＝________＝________＝________．用电器正常工作时的电压叫做____________，此时的电功率叫做__________．电能其他形式的能焦耳千瓦时1kW·h＝3.6×106J电能表PtUIt电流做功的快慢电工与电流做工所有时间之比瓦特千瓦1kW=1000WUI额定电压额定功率U2RI2RtI2RWttU2RLOGO3．在伏安法测量小灯泡的额定功率的实验中需要的器材有：电源、开关、导线、小灯泡、________、________、______________等．实验时________多次测量取平均值．4．电流流过导体会使导体发热的现象叫做电流的________，产生热量的多少与电流的平方________，与电阻________，与通电时间________，这就是焦耳定律．用公式表达为_____________.电流表电压表滑动变阻器不能热效应成正比成正比成正比Q=I2Rt一、复习诊测：LOGO二、知识梳理：电能电功1电功率2测量小灯泡的电功率3焦耳定律4考点LOGO电功率第十八章勤思而优学一：电能电功电能和电功概念：电流做功就是电能转化为其他形式能的过程单位：J、kW·h1kW·h＝3.6×106J电能表及其参数二、知识梳理：LOGO电功率第十八章勤思而优学二：电功率电功率定义物理意义单位：W、kW常见电功率定义式：P＝Wt（变形公式：W＝Pt、t＝WP）利用电能表计算电功率计算式：P＝UI（变形公式：U＝PI、I＝PU）额定电压、额定功率和实际电压、实际功率之间的关系二、知识梳理：LOGO电功率第十八章勤思而优学三：测量小灯泡的功率测量小灯泡的电功率实验原理：P＝UI电路图的设计实验仪器实物图的连接与记录表格的设计实验步骤实验数据分析实验结论二、知识梳理：LOGO电功率第十八章勤思而优学四：焦耳定律焦耳定律电流的热效应焦耳定律实验公式：Q＝I2Rt当电能全部转化为热时：Q＝W＝UIt电热的防止和利用二、知识梳理：LOGO电功率第十八章勤思而优学从下图所示的电能表中，可以获得的正确信息是()A．电能表的读数为3572kW•hB．电能表转盘转过2500转消耗电功率1kWC．用电器正常工作时的总功率不得超过2200WD．用电器正常工作时的总功率不得超过4400W例1：D三、例题解析：LOGO电功率第十八章勤思而优学(2015重庆市)电源电压3V保持不变，把标有“3V3W”的灯L1和标有“3V1.5W”的灯L2按如图的方式连接，但开关S闭合后，则下列说法中正确的是()A．灯L1消耗的实际功率是3WB．灯L2消耗的实际功率是1.5WC．两灯消耗的总功率是1WD．电压表的示数与电源电压之比是12∶例2：C三、例题解析：LOGO电功率第十八章勤思而优学小勇在测量额定电压是2.5V小灯泡电功率的实验中：(1)为完成实验，请用笔画线代替导线，将甲图连接完整．例3：三、例题解析：LOGO电功率第十八章勤思而优学(2)闭合开关前，滑动变阻器的滑片应调至最________(填“左”或“右”)端．若开关闭合后，发现无论怎样调节滑动变阻器，小灯泡发光较暗且亮度一直不变，则故障原因是___________________________________________________________．右滑动变阻器都接在下面的两个接线柱上三、例题解析：LOGO电功率第十八章勤思而优学(3)故障排除后，调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为________A，小灯泡此时的电功率为________W．若要测量小灯泡的额定功率，应将滑动变阻器的滑片向________(填“左”或“右”)移动，直到电压表示数为________V为止．0.22...
