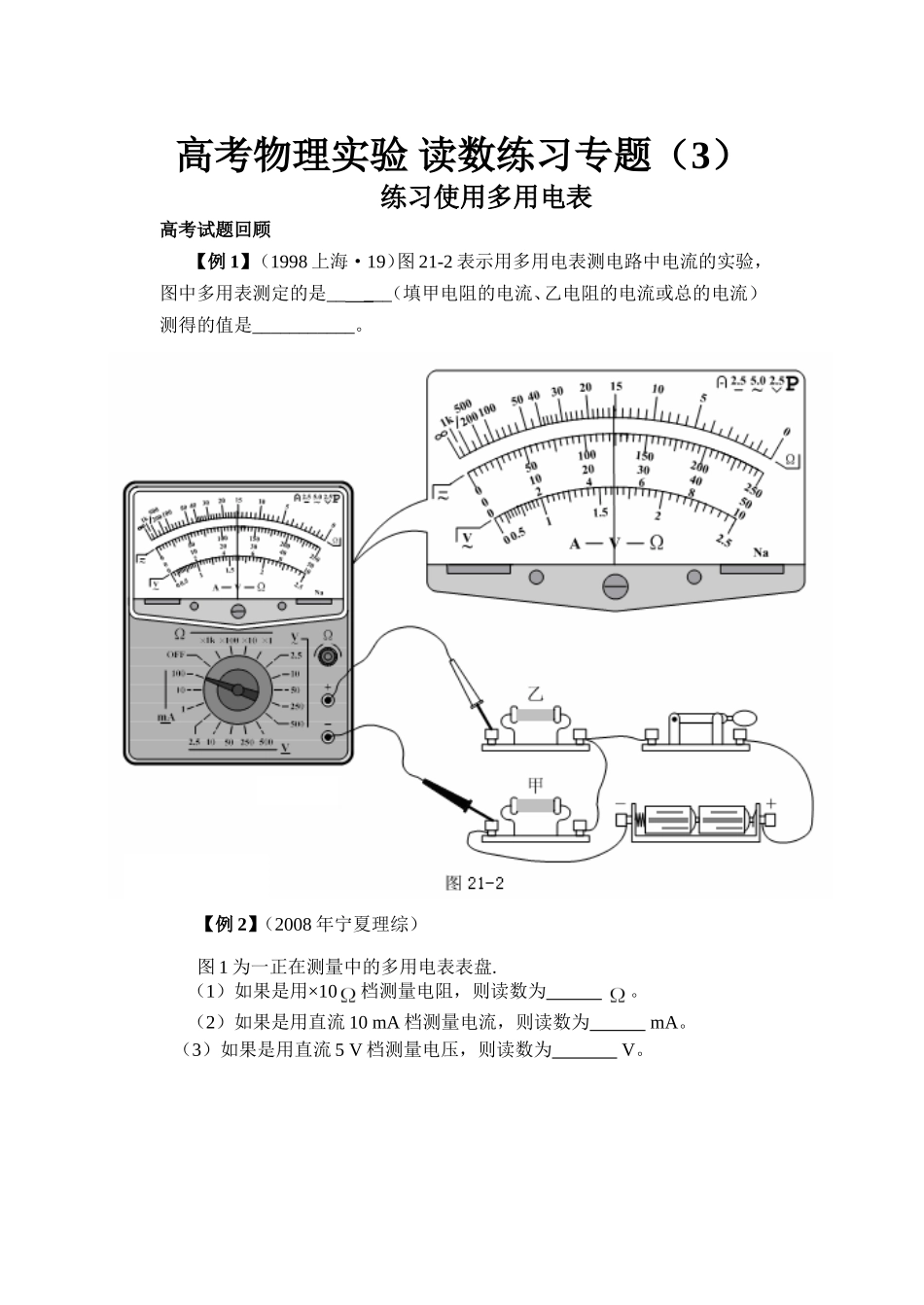

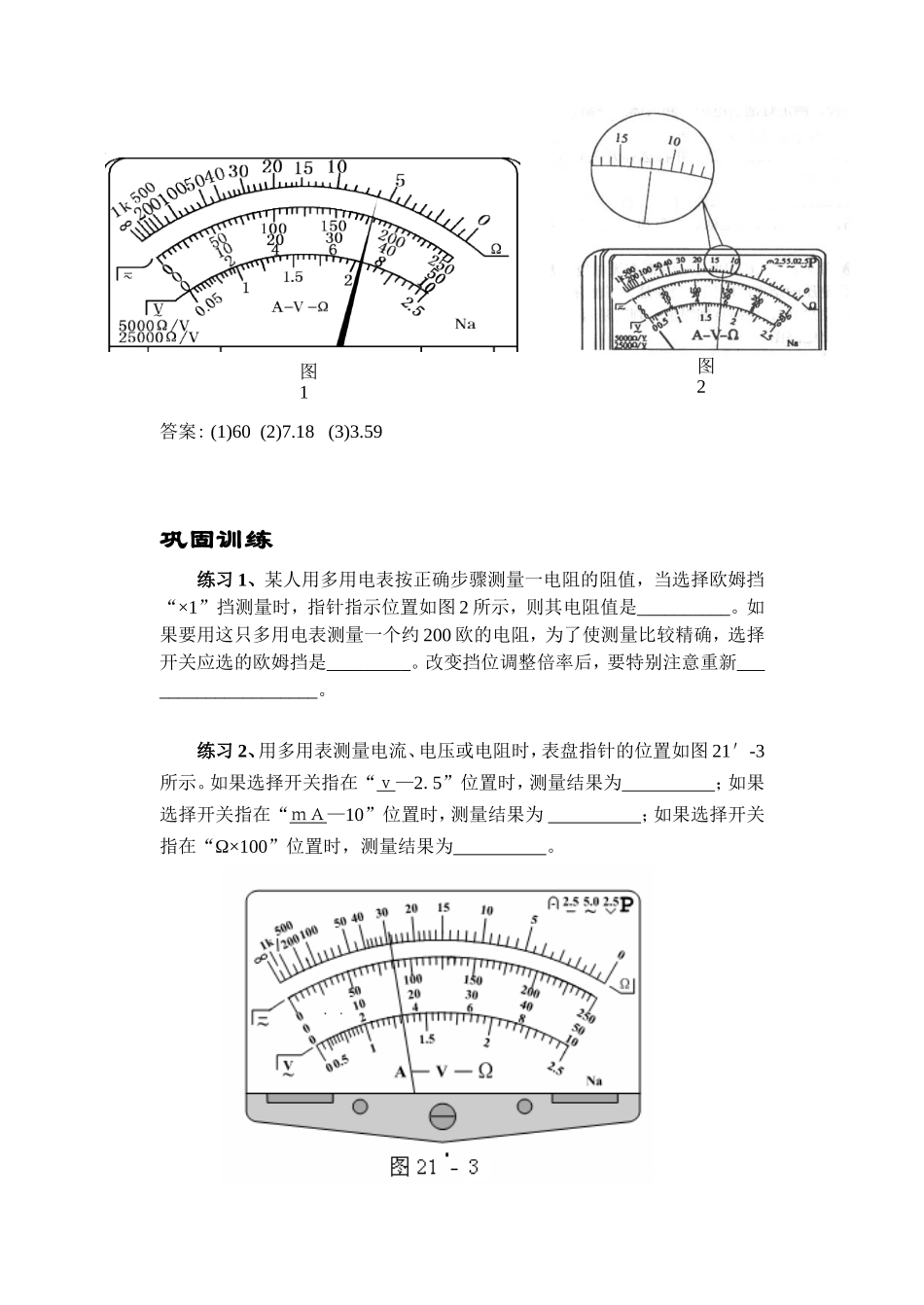

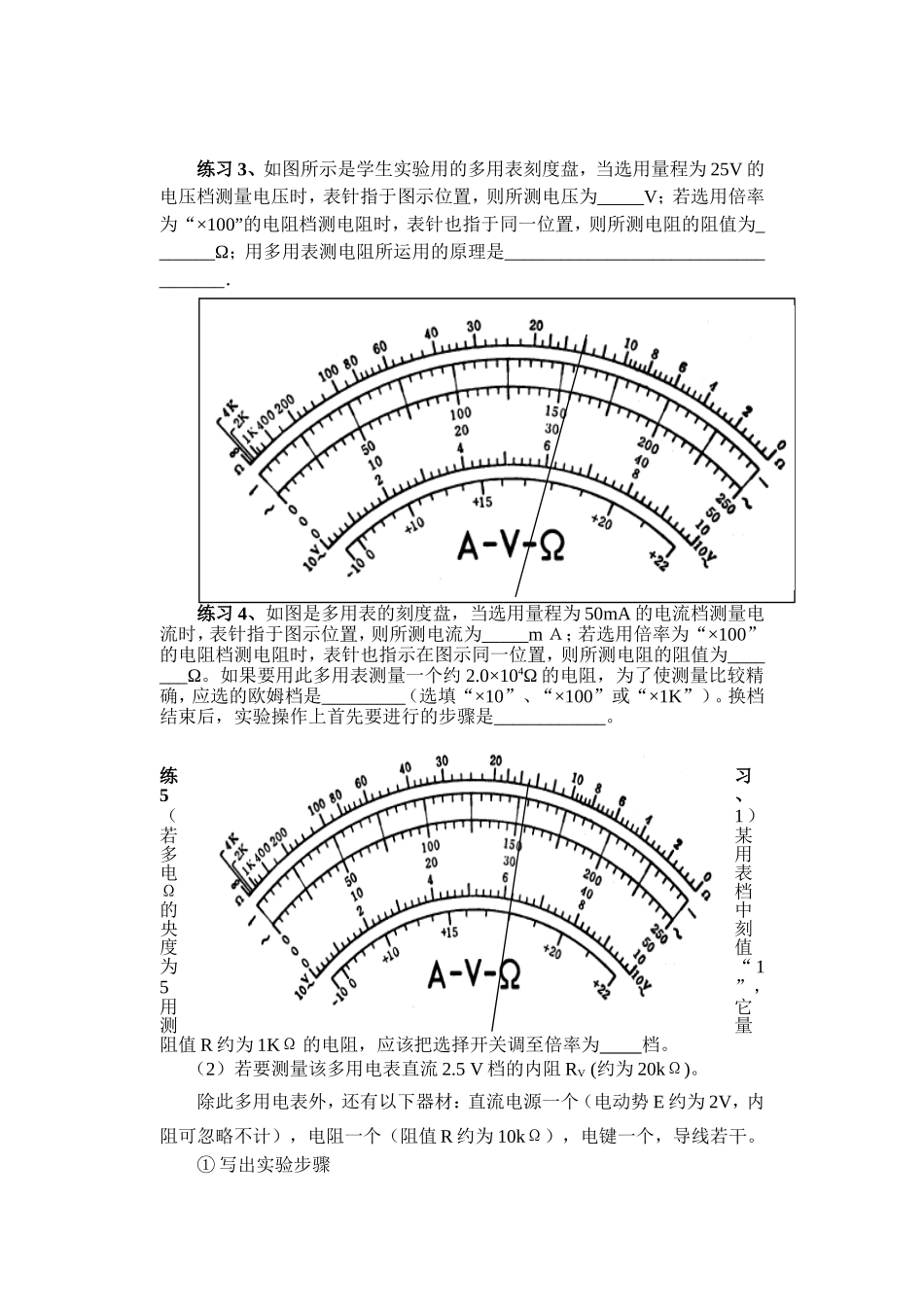

高考物理实验读数练习专题（3）练习使用多用电表高考试题回顾【例1】（1998上海·19）图21-2表示用多用电表测电路中电流的实验，图中多用表测定的是_____（填甲电阻的电流、乙电阻的电流或总的电流）测得的值是___________。【例2】（2008年宁夏理综）图1为一正在测量中的多用电表表盘.（1）如果是用×10档测量电阻，则读数为。（2）如果是用直流10mA档测量电流，则读数为mA。（3）如果是用直流5V档测量电压，则读数为V。答案:(1)60(2)7.18(3)3.59巩固训练练习1、某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图2所示，则其电阻值是__________。如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。改变挡位调整倍率后，要特别注意重新____________________。练习2、用多用表测量电流、电压或电阻时，表盘指针的位置如图21＇-3所示。如果选择开关指在“ｖ—2.5”位置时，测量结果为；如果选择开关指在“ｍＡ—10”位置时，测量结果为；如果选择开关指在“Ω×100”位置时，测量结果为。图1图2练习3、如图所示是学生实验用的多用表刻度盘，当选用量程为25V的电压档测量电压时，表针指于图示位置，则所测电压为_____V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为_______Ω；用多用表测电阻所运用的原理是___________________________________．练习4、如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mＡ；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K”）。换档结束后，实验操作上首先要进行的步骤是____________。练习5、（1）若某多用电表Ω档的中央刻度值为“15”，用它测量阻值R约为1KΩ的电阻，应该把选择开关调至倍率为档。（2）若要测量该多用电表直流2.5V档的内阻RV(约为20kΩ)。除此多用电表外，还有以下器材：直流电源一个（电动势E约为2V，内阻可忽略不计），电阻一个（阻值R约为10kΩ），电键一个，导线若干。①写出实验步骤②写出RV的表达式练习6、如图11所示，用多用电表研究光敏电阻的阻值与光照强弱的关系.Error:Referencesourcenotfound应将多用电表的选择开关置于档；Error:Referencesourcenotfound将红表笔插入接线孔,黑表笔插入接线孔（填“+”或“-”）；Error:Referencesourcenotfound将一光敏电阻接在多用电表两表笔上，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断θθ′(填“＜”,“＝”或“＞”)；Error:Referencesourcenotfound测试后应将选择开关置于档.高考物理实验读数练习专题（4）——电流表、电压表电阻箱天平秒表刻度尺+-+RSEθ图11一、电流表、电压表的读数规则电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。如图1所示：因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。下面是不同表，不同量程下的读数规则：电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。如图所示，电压表读数为1.88V，电流表读数为0.83A。若指针恰好指在2上，则读数为2.00V（或A）。电压表若用0~15V量程，则其最小刻度为0.5V，为2分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样...
