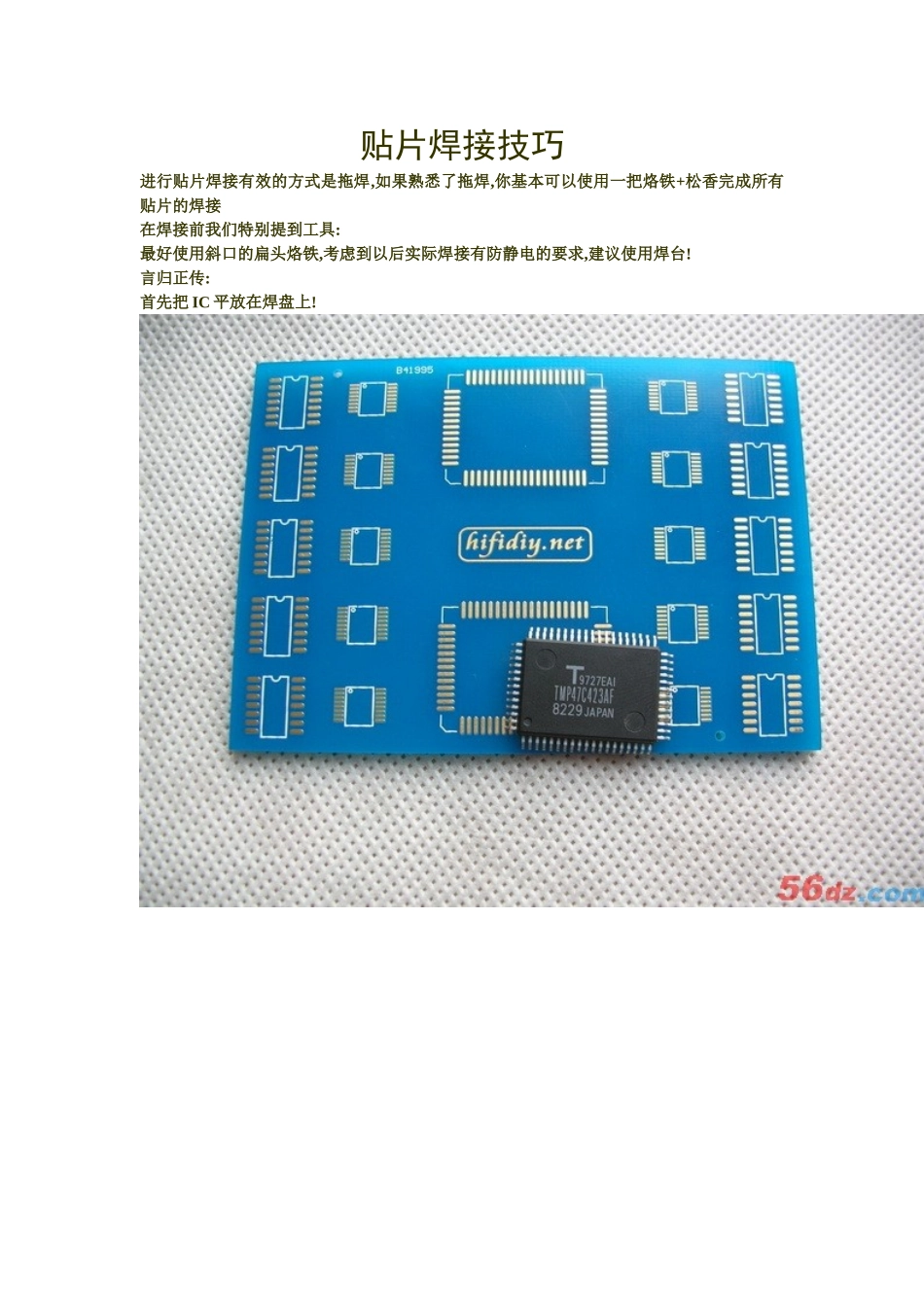

贴片焊接技巧进行贴片焊接有效的方式是拖焊,如果熟悉了拖焊,你基本可以使用一把烙铁+松香完成所有贴片的焊接在焊接前我们特别提到工具:最好使用斜口的扁头烙铁,考虑到以后实际焊接有防静电的要求,建议使用焊台

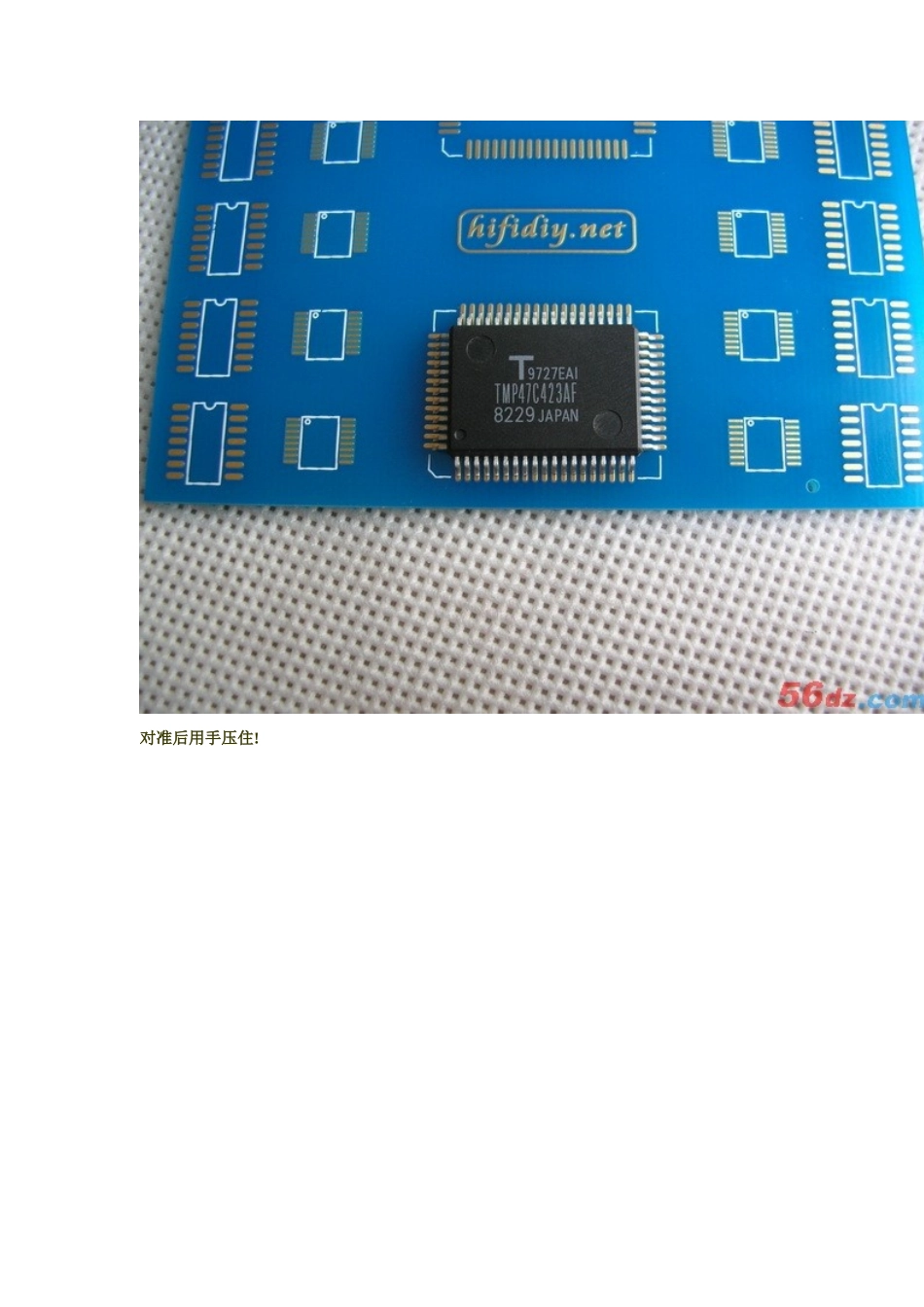

言归正传:首先把IC平放在焊盘上

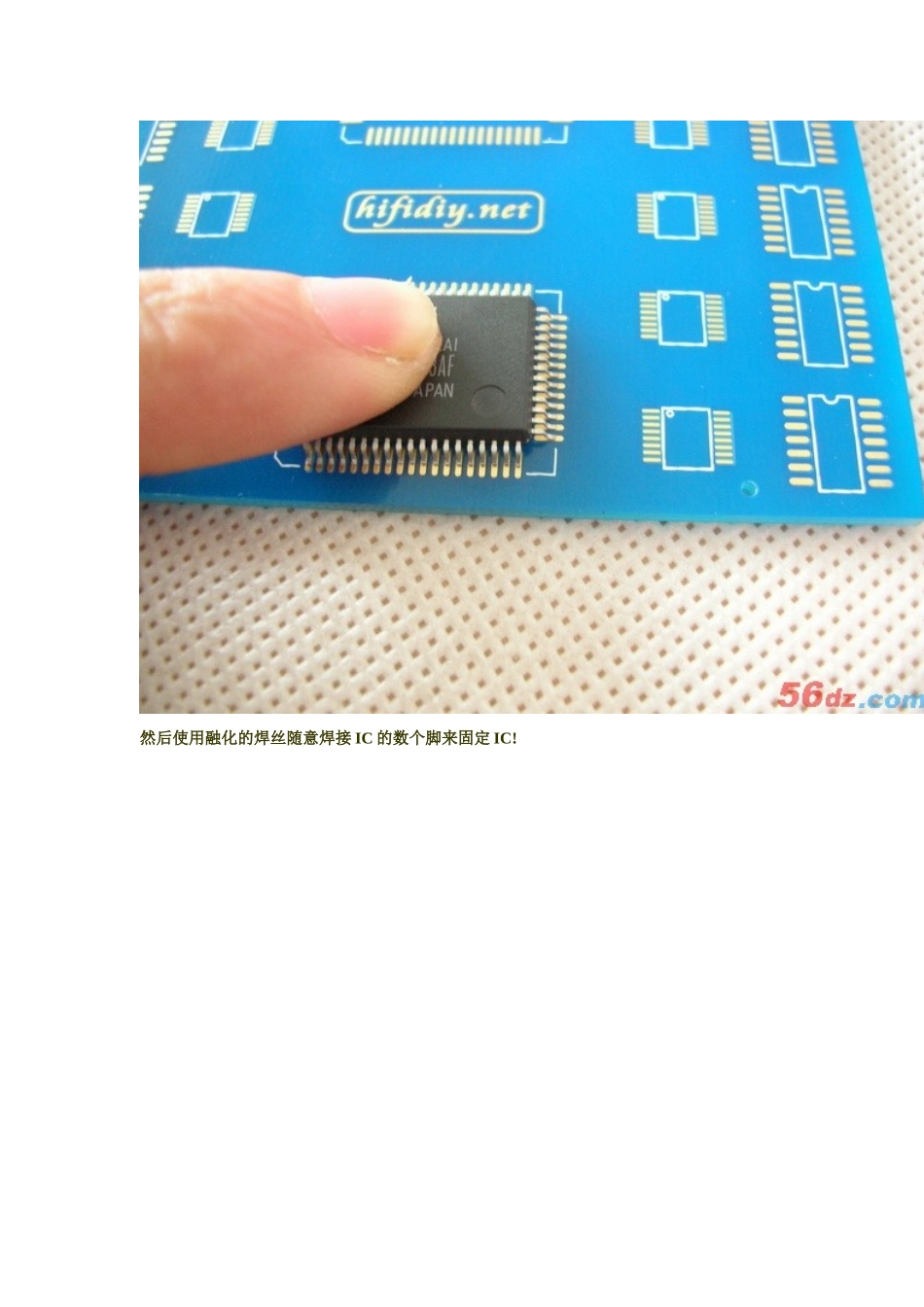

对准后用手压住
然后使用融化的焊丝随意焊接IC的数个脚来固定IC
四面全部用融化的焊丝固定好
固定好后在IC脚的头部均匀的上焊丝
四周全部上焊丝
接下来就是拖焊的重点来啦
把PCB斜放45度,可以想象一下IC脚上的焊丝在融化的情况下可以顺势往下流动
把烙铁头放入松香中,甩掉烙铁头部多余的焊锡
把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分
接下来的动作将是整个拖焊的核心:使烙铁按照以下方式运动
重复以上的动作后达到以下的效果
四面使用同样的方法
粘上焊锡固定IC脚拖焊
SSOP的操作
焊接完成后的效果
表面很多松香
