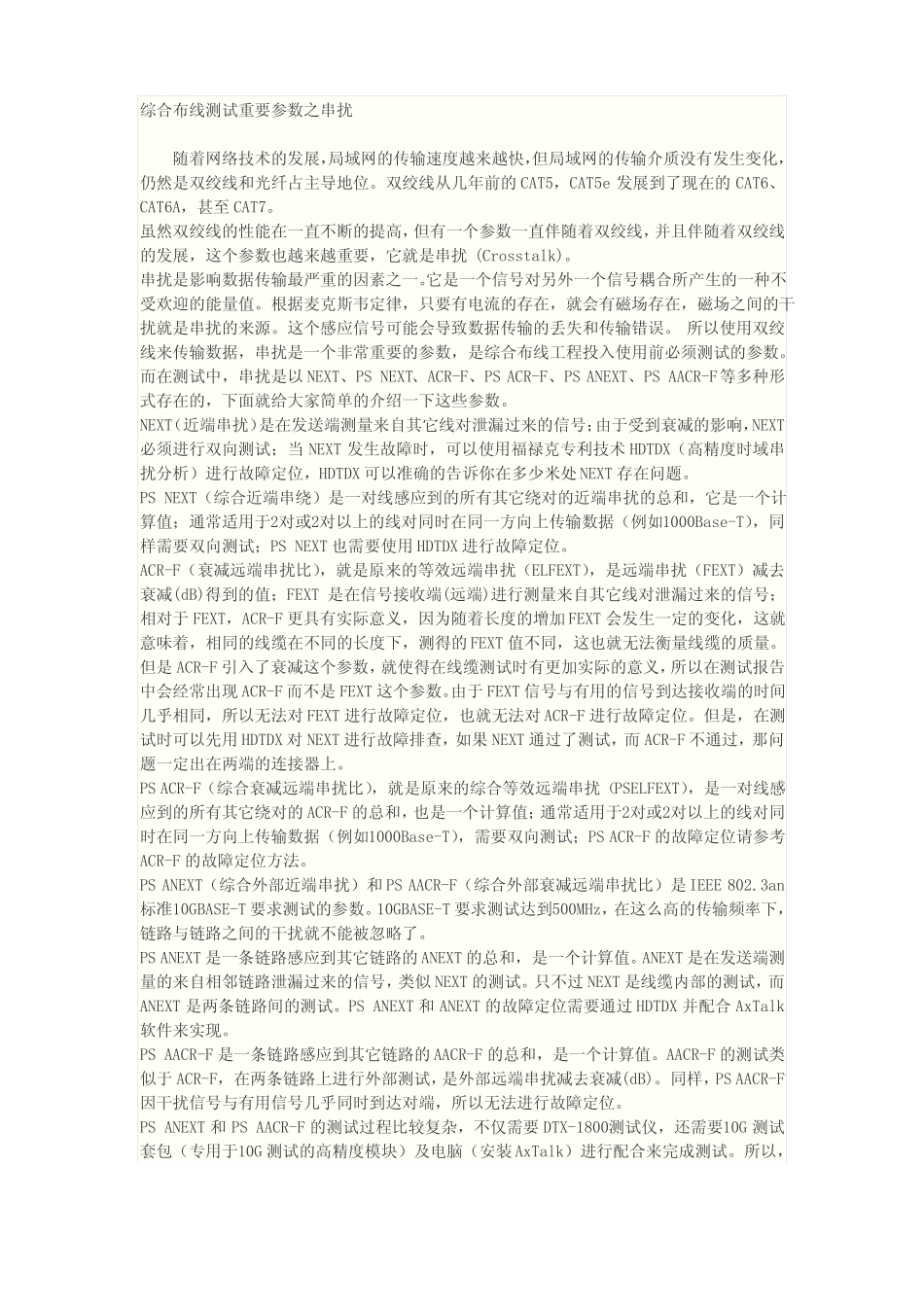

综合布线测试重要参数之串扰随着网络技术的发展，局域网的传输速度越来越快，但局域网的传输介质没有发生变化，仍然是双绞线和光纤占主导地位。双绞线从几年前的CAT5，CAT5e发展到了现在的CAT6、CAT6A，甚至CAT7。虽然双绞线的性能在一直不断的提高，但有一个参数一直伴随着双绞线，并且伴随着双绞线的发展，这个参数也越来越重要，它就是串扰(Crosstalk)。串扰是影响数据传输最严重的因素之一。它是一个信号对另外一个信号耦合所产生的一种不受欢迎的能量值。根据麦克斯韦定律，只要有电流的存在，就会有磁场存在，磁场之间的干扰就是串扰的来源。这个感应信号可能会导致数据传输的丢失和传输错误。所以使用双绞线来传输数据，串扰是一个非常重要的参数，是综合布线工程投入使用前必须测试的参数。而在测试中，串扰是以NEXT、PSNEXT、ACR-F、PSACR-F、PSANEXT、PSAACR-F等多种形式存在的，下面就给大家简单的介绍一下这些参数。NEXT（近端串扰）是在发送端测量来自其它线对泄漏过来的信号；由于受到衰减的影响，NEXT必须进行双向测试；当NEXT发生故障时，可以使用福禄克专利技术HDTDX（高精度时域串扰分析）进行故障定位，HDTDX可以准确的告诉你在多少米处NEXT存在问题。PSNEXT（综合近端串绕）是一对线感应到的所有其它绕对的近端串扰的总和，它是一个计算值；通常适用于2对或2对以上的线对同时在同一方向上传输数据（例如1000Base-T），同样需要双向测试；PSNEXT也需要使用HDTDX进行故障定位。ACR-F（衰减远端串扰比），就是原来的等效远端串扰（ELFEXT），是远端串扰（FEXT）减去衰减(dB)得到的值；FEXT是在信号接收端(远端)进行测量来自其它线对泄漏过来的信号；相对于FEXT，ACR-F更具有实际意义，因为随着长度的增加FEXT会发生一定的变化，这就意味着，相同的线缆在不同的长度下，测得的FEXT值不同，这也就无法衡量线缆的质量。但是ACR-F引入了衰减这个参数，就使得在线缆测试时有更加实际的意义，所以在测试报告中会经常出现ACR-F而不是FEXT这个参数。由于FEXT信号与有用的信号到达接收端的时间几乎相同，所以无法对FEXT进行故障定位，也就无法对ACR-F进行故障定位。但是，在测试时可以先用HDTDX对NEXT进行故障排查，如果NEXT通过了测试，而ACR-F不通过，那问题一定出在两端的连接器上。PSACR-F（综合衰减远端串扰比），就是原来的综合等效远端串扰（PSELFEXT），是一对线感应到的所有其它绕对的ACR-F的总和，也是一个计算值；通常适用于2对或2对以上的线对同时在同一方向上传输数据（例如1000Base-T），需要双向测试；PSACR-F的故障定位请参考ACR-F的故障定位方法。PSANEXT（综合外部近端串扰）和PSAACR-F（综合外部衰减远端串扰比）是IEEE802.3an标准10GBASE-T要求测试的参数。10GBASE-T要求测试达到500MHz，在这么高的传输频率下，链路与链路之间的干扰就不能被忽略了。PSANEXT是一条链路感应到其它链路的ANEXT的总和，是一个计算值。ANEXT是在发送端测量的来自相邻链路泄漏过来的信号，类似NEXT的测试。只不过NEXT是线缆内部的测试，而ANEXT是两条链路间的测试。PSANEXT和ANEXT的故障定位需要通过HDTDX并配合AxTalk软件来实现。PSAACR-F是一条链路感应到其它链路的AACR-F的总和，是一个计算值。AACR-F的测试类似于ACR-F，在两条链路上进行外部测试，是外部远端串扰减去衰减(dB)。同样，PSAACR-F因干扰信号与有用信号几乎同时到达对端，所以无法进行故障定位。PSANEXT和PSAACR-F的测试过程比较复杂，不仅需要DTX-1800测试仪，还需要10G测试套包（专用于10G测试的高精度模块）及电脑（安装AxTalk）进行配合来完成测试。所以，这两个参数标准建议现场抽测即可，并非全部测试。在串扰相关参数测试中，高的测试值（dB）优于低的测试值（测试值是以绝对值给出的）。高的测试值意味着有用信号远远大于噪音，设备接收端口能够分辨出哪个是有用的信号哪个是噪声。而低的测试值意味着有用信号与噪音之间的差别不大，对于设备接收端口来说，很难分辨出正确的信号，有可能会把噪声信号错误的识别为有用信号，这样会使CRC校验失败而造成大量的丢包与重传，严重影响数据传输的效率。另...
