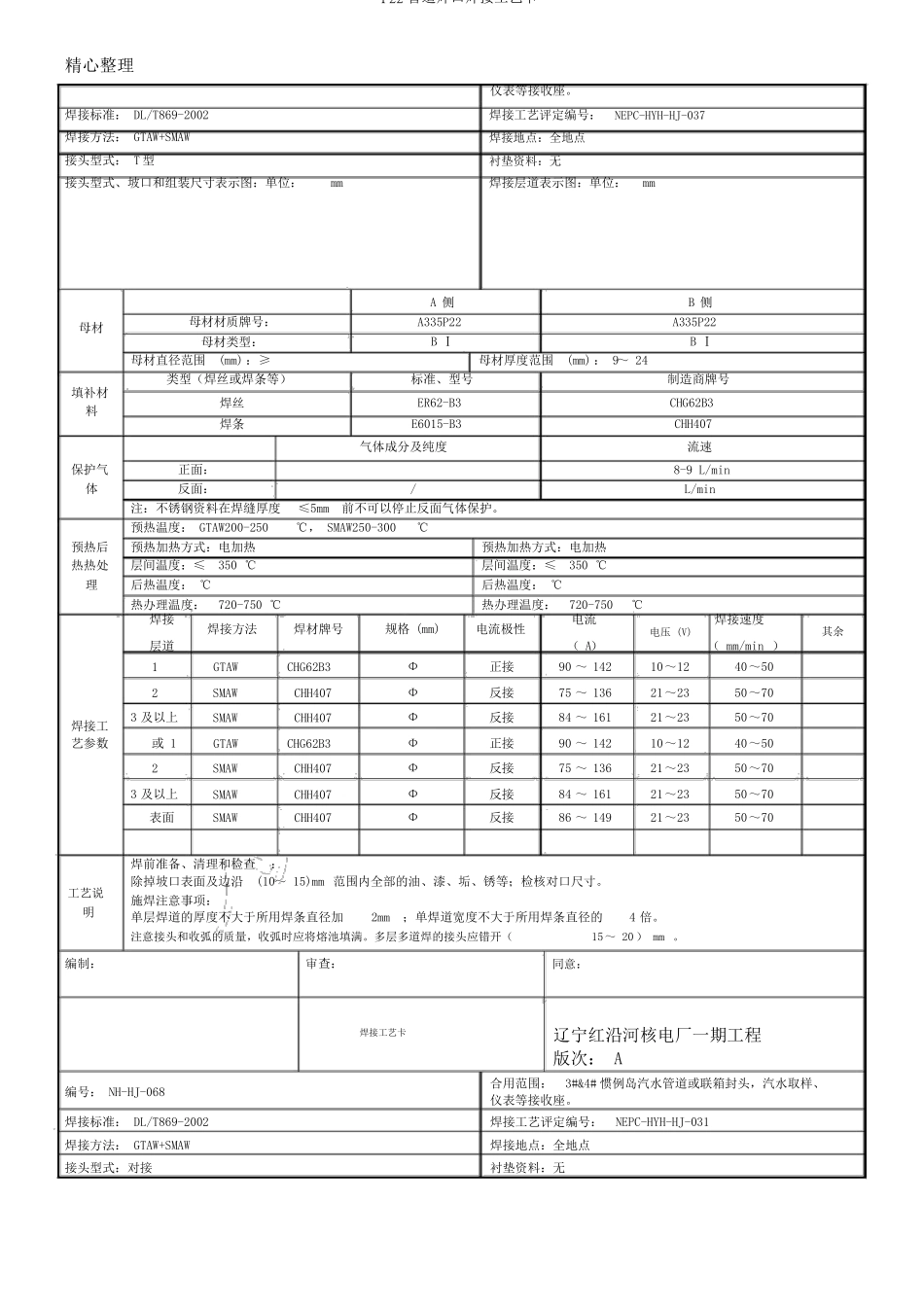

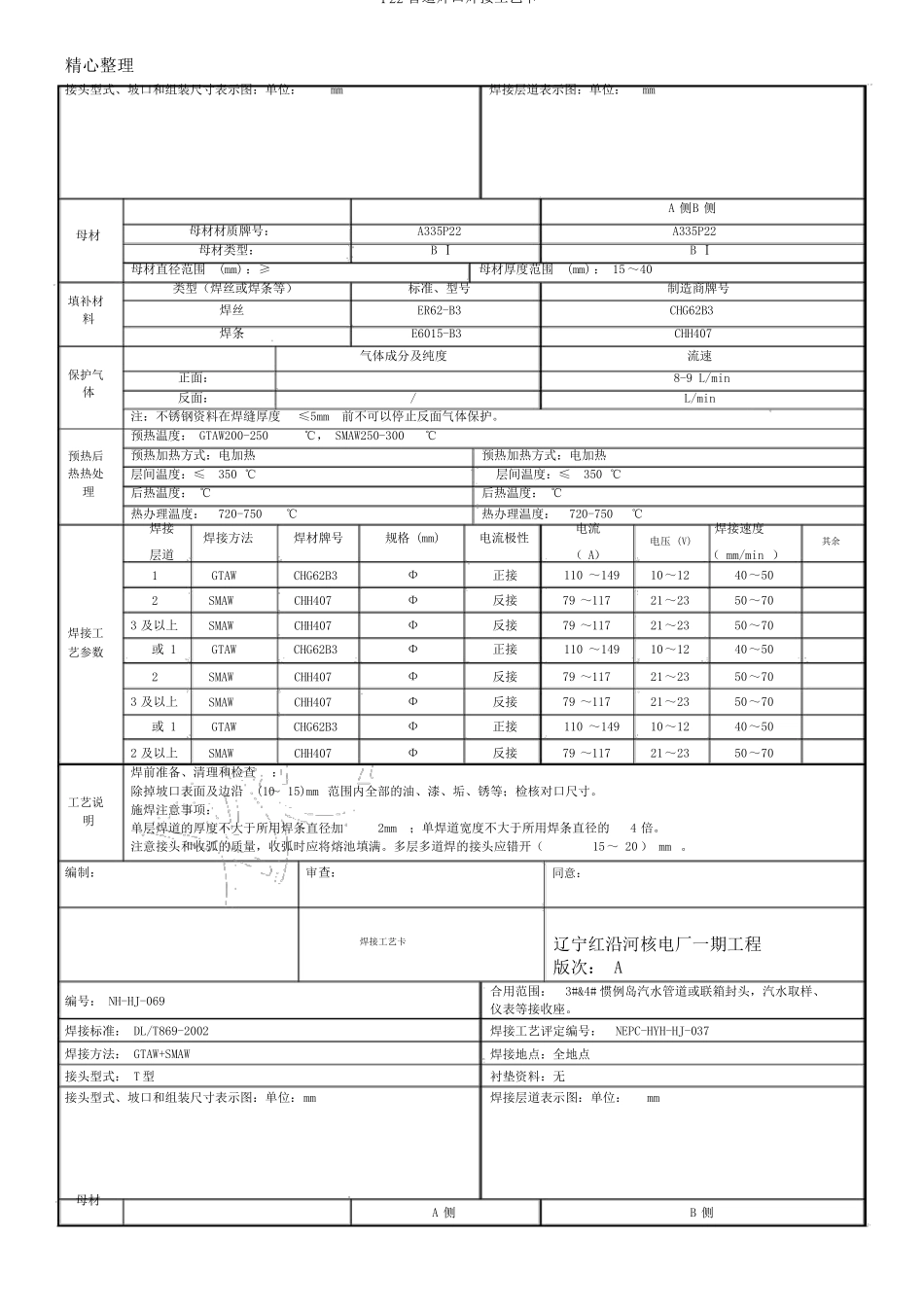

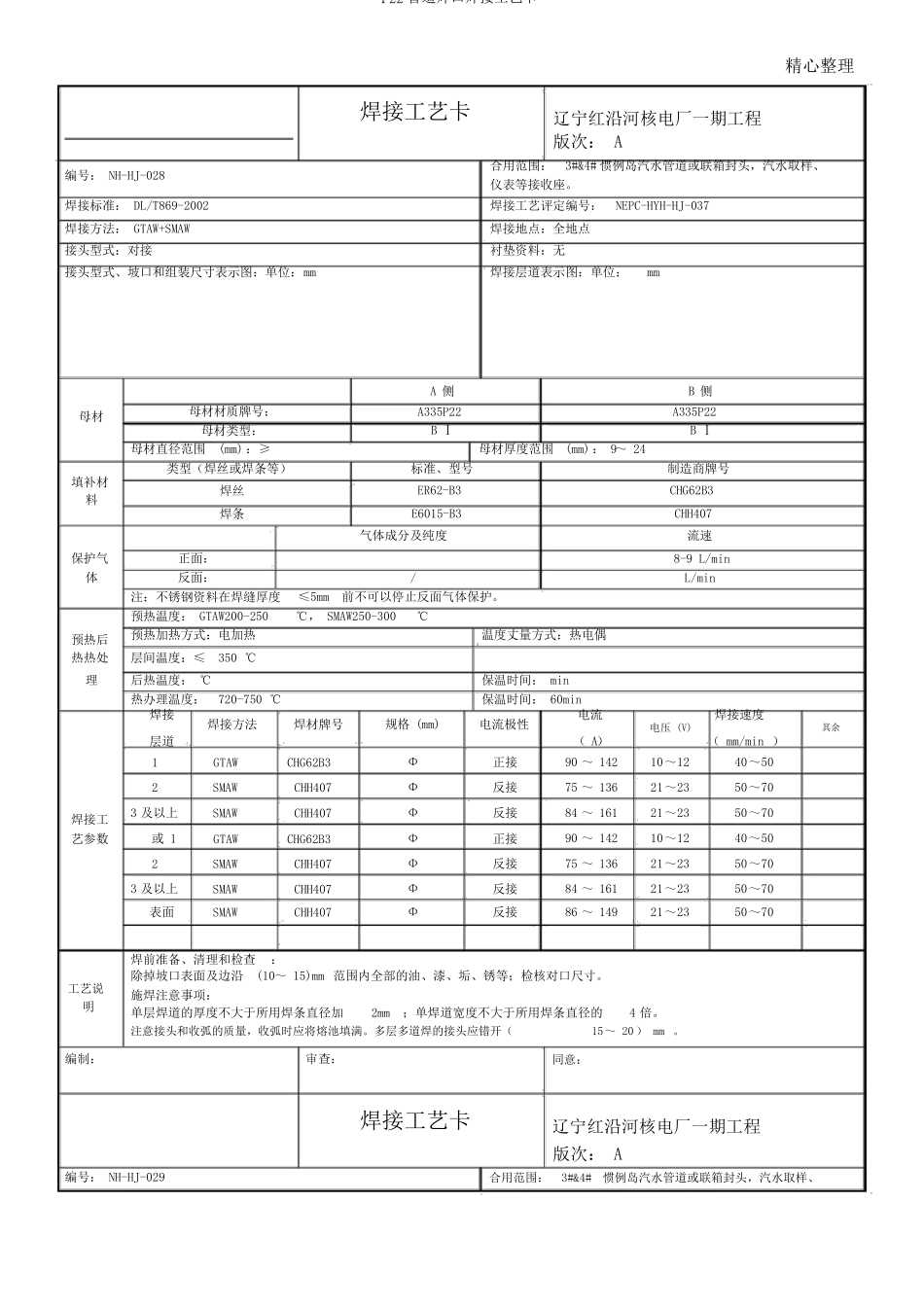

P22管道焊口焊接工艺卡精心整理焊接工艺卡辽宁红沿河核电厂一期工程版次：A合用范围：3#&4#惯例岛汽水管道或联箱封头，汽水取样、仪表等接收座。焊接工艺评定编号：NEPC-HYH-HJ-037编号：NH-HJ-028焊接标准：DL/T869-2002焊接方法：GTAW+SMAW接头型式：对接接头型式、坡口和组装尺寸表示图：单位：mm焊接地点：全地点衬垫资料：无焊接层道表示图：单位：mmA侧BⅠB侧BⅠ母材母材材质牌号：A335P22A335P22母材类型：母材直径范围(mm)：≥焊丝焊条母材厚度范围(mm)：9～24标准、型号ER62-B3气体成分及纯度类型（焊丝或焊条等）填补材料制造商牌号CHG62B3流速L/minE6015-B3CHH407保护气体正面：反面：注：不锈钢资料在焊缝厚度预热温度：GTAW200-2508-9L/min/℃，SMAW250-300℃≤5mm前不可以停止反面气体保护。预热后热热处理预热加热方式：电加热温度丈量方式：热电偶层间温度：≤350℃后热温度：℃电压(V)保温时间：min保温时间：60min电流电流极性（A）正接反接反接热办理温度：720-750℃焊接焊接方法焊材牌号层道12焊接工艺参数3及以上或123及以上表面规格(mm)ΦΦΦΦΦΦΦ焊接速度（mm/min）其余GTAWSMAWSMAWGTAWSMAWSMAWSMAWCHG62B3CHH407CHH407CHG62B3CHH407CHH407CHH40790～14275～13684～16190～14275～13684～16186～14910～1221～2321～2310～1221～2321～2321～2340～5050～7050～7040～5050～7050～7050～70正接反接反接反接工艺说焊前准备、清理和检查：除掉坡口表面及边沿(10～15)mm范围内全部的油、漆、垢、锈等；检核对口尺寸。施焊注意事项：明单层焊道的厚度不大于所用焊条直径加审查：2mm；单焊道宽度不大于所用焊条直径的4倍。注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。编制：同意：焊接工艺卡辽宁红沿河核电厂一期工程版次：A合用范围：3#&4#惯例岛汽水管道或联箱封头，汽水取样、编号：NH-HJ-029P22管道焊口焊接工艺卡精心整理仪表等接收座。焊接工艺评定编号：NEPC-HYH-HJ-037焊接地点：全地点衬垫资料：无焊接标准：DL/T869-2002焊接方法：GTAW+SMAW接头型式：T型接头型式、坡口和组装尺寸表示图：单位：mm焊接层道表示图：单位：mmA侧BⅠB侧BⅠ母材母材材质牌号：A335P22A335P22母材类型：母材直径范围(mm)：≥类型（焊丝或焊条等）焊丝焊条母材厚度范围(mm)：9～24标准、型号ER62-B3填补材料制造商牌号CHG62B3流速L/minE6015-B3气体成分及纯度CHH407保护气体正面：反面：注：不锈钢资料在焊缝厚度预热温度：GTAW200-2508-9L/min/℃，SMAW250-300℃≤5mm前不可以停止反面气体保护。预热后热热处理预热加热方式：电加热层间温度：≤350℃后热温度：℃预热加热方式：电加热层间温度：≤350℃后热温度：℃热办理温度：720-750电流电流极性（A）正接反接反接正接反接反接反接90～14275～13684～16190～14275～13684～16186～149热办理温度：720-750℃焊接焊接方法焊材牌号层道12焊接工艺参数3及以上或123及以上表面℃电压(V)规格(mm)ΦΦΦΦΦΦΦ焊接速度（mm/min）其余GTAWSMAWSMAWGTAWSMAWSMAWSMAWCHG62B3CHH407CHH407CHG62B3CHH407CHH407CHH40710～1221～2321～2310～1221～2321～2321～2340～5050～7050～7040～5050～7050～7050～70工艺说焊前准备、清理和检查：除掉坡口表面及边沿(10～15)mm范围内全部的油、漆、垢、锈等；检核对口尺寸。明施焊注意事项：单层焊道的厚度不大于所用焊条直径加2mm；单焊道宽度不大于所用焊条直径的4倍。注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。编制：审查：同意：焊接工艺卡辽宁红沿河核电厂一期工程版次：A合用范围：3#&4#惯例岛汽水管道或联箱封头，汽水取样、仪表等接收座。焊接工艺评定编号：NEPC-HYH-HJ-031编号：NH-HJ-068焊接标准：DL/T869-2002焊接方法：GTAW+SMAW接头型式：对接焊接地点：全地点衬垫资料：无P22管道焊口焊接工艺卡精心整理接头型式、坡口和组装尺寸表示图：单位：mm焊接层道表示图：单位：mmA侧B侧母材材质牌号：母材类型：母材A335P22BⅠA335P22BⅠ母材直径范围(mm)：≥类型（焊丝或焊条等）填补材料母材厚...
