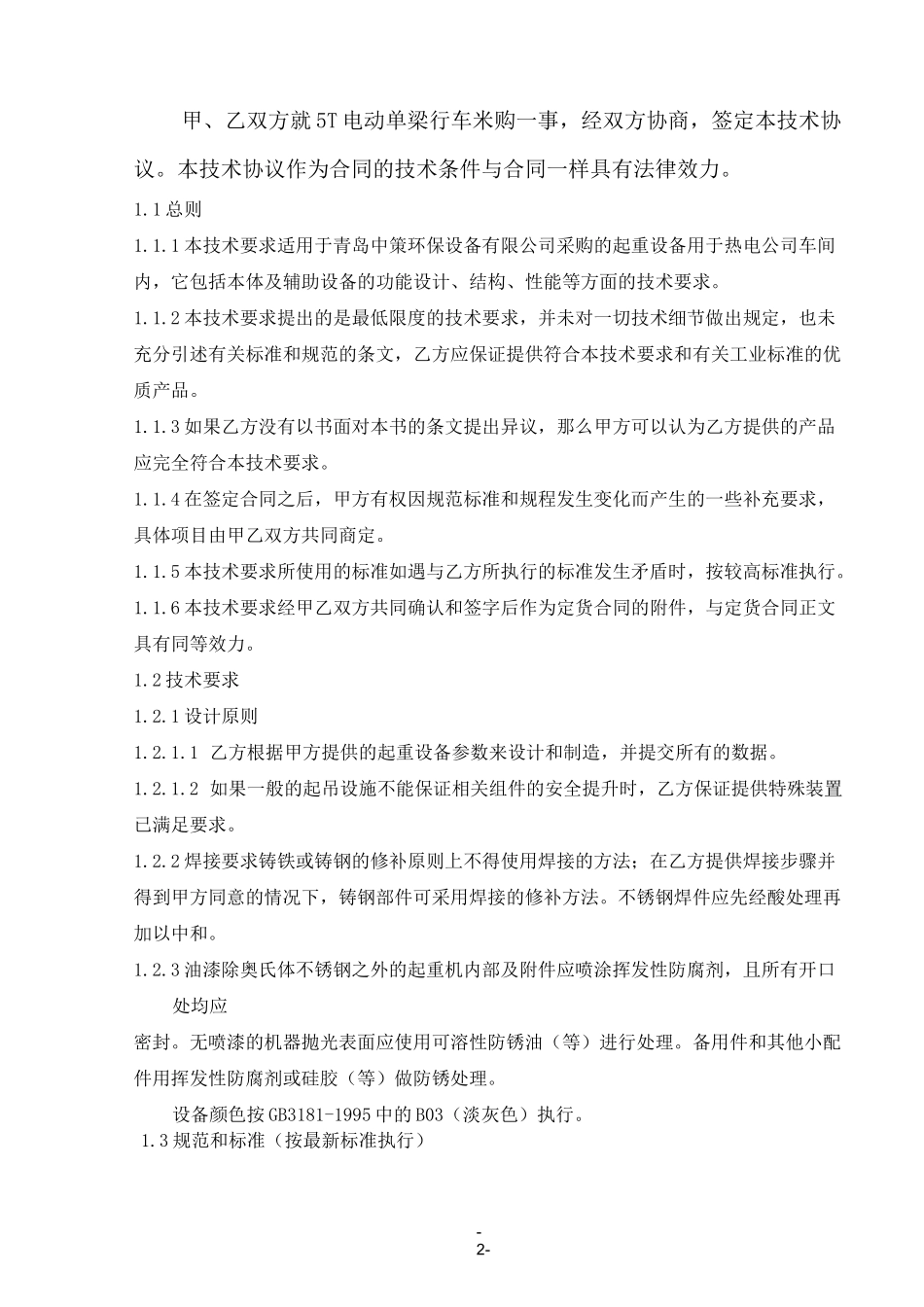

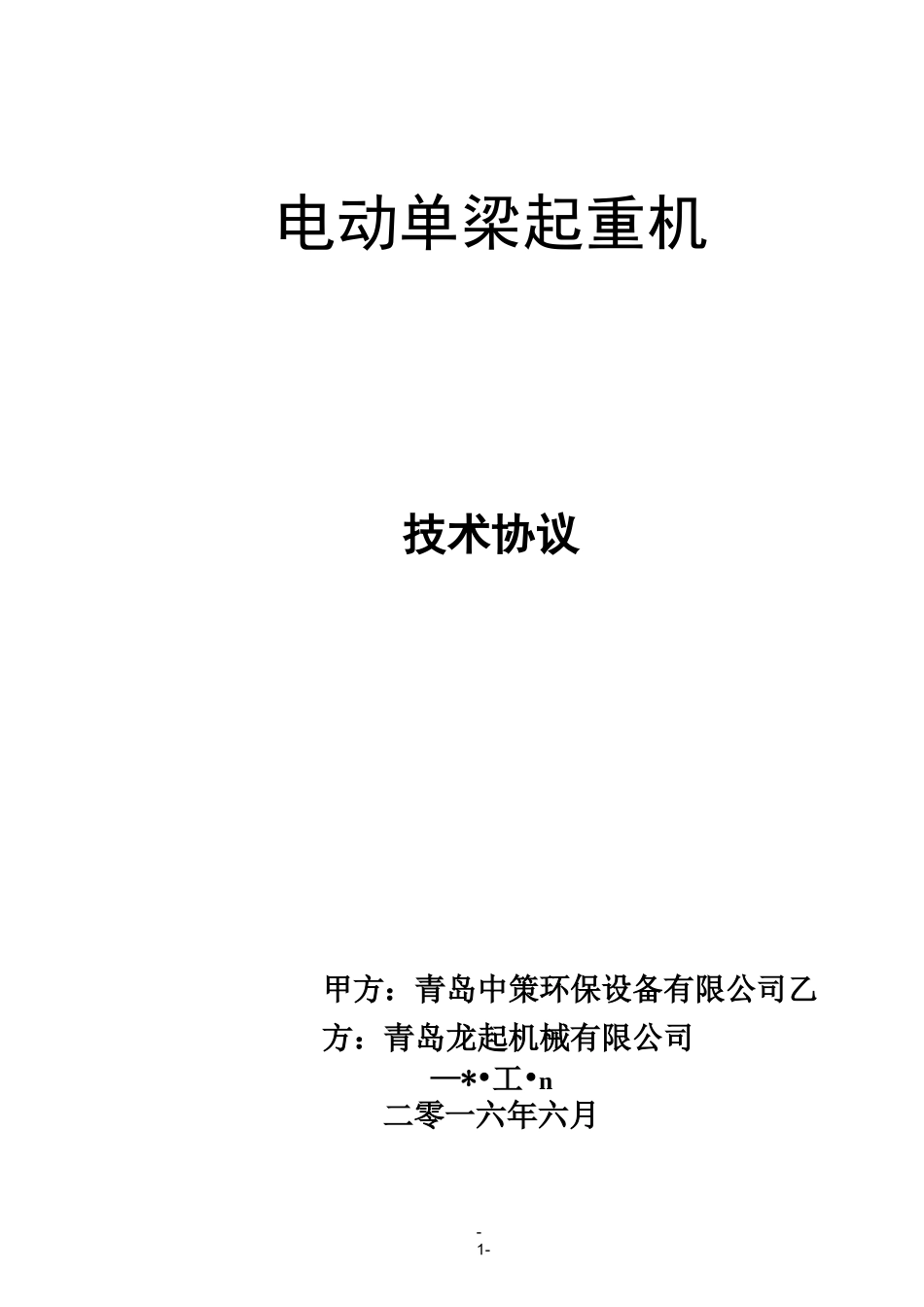

-1-电动单梁起重机技术协议甲方：青岛中策环保设备有限公司乙方：青岛龙起机械有限公司—*•工•n二零一六年六月-2-甲、乙双方就5T电动单梁行车米购一事，经双方协商，签定本技术协议。本技术协议作为合同的技术条件与合同一样具有法律效力。1.1总则1.1.1本技术要求适用于青岛中策环保设备有限公司采购的起重设备用于热电公司车间内，它包括本体及辅助设备的功能设计、结构、性能等方面的技术要求。1.1.2本技术要求提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术要求和有关工业标准的优质产品。1.1.3如果乙方没有以书面对本书的条文提出异议，那么甲方可以认为乙方提供的产品应完全符合本技术要求。1.1.4在签定合同之后，甲方有权因规范标准和规程发生变化而产生的一些补充要求，具体项目由甲乙双方共同商定。1.1.5本技术要求所使用的标准如遇与乙方所执行的标准发生矛盾时，按较高标准执行。1.1.6本技术要求经甲乙双方共同确认和签字后作为定货合同的附件，与定货合同正文具有同等效力。1.2技术要求1.2.1设计原则1.2.1.1乙方根据甲方提供的起重设备参数来设计和制造，并提交所有的数据。1.2.1.2如果一般的起吊设施不能保证相关组件的安全提升时，乙方保证提供特殊装置已满足要求。1.2.2焊接要求铸铁或铸钢的修补原则上不得使用焊接的方法；在乙方提供焊接步骤并得到甲方同意的情况下，铸钢部件可采用焊接的修补方法。不锈钢焊件应先经酸处理再加以中和。1.2.3油漆除奥氏体不锈钢之外的起重机内部及附件应喷涂挥发性防腐剂，且所有开口处均应密封。无喷漆的机器抛光表面应使用可溶性防锈油（等）进行处理。备用件和其他小配件用挥发性防腐剂或硅胶（等）做防锈处理。设备颜色按GB3181-1995中的B03（淡灰色）执行。1.3规范和标准（按最新标准执行）-3-所有提供的材料和设备以及所有的设计、制造、工厂试验和验收均应符合国际标准ISO与IEC和部标或行业标准。序号标准编号标准名称备注1GB3811-83起重机设计规范2GB6067-93起重机安全规程规定3GB/T14405-93通用桥式起重机技术条件4JB2306-94LX电动单梁悬挂起重机5JB/T53442-94通用桥式起重机产品质量分等1.4设备规格和技术参数序号名称数量技术参数1电动单梁起重机1起重量5T,跨度28.5m，起升高度9m,（厂房长度96m）。1.5电动单梁起重机设计条件1.5.1起重量5T,跨度28.5m，起升高度9m1.5.2环境条件：＜40°C，室内作业。1.5.3厂房长度96m1.6电动单梁起重机技术要求1.6.1设备制造质量符合GB6067《起重机械安全规程》的要求。1.6.2钢丝绳的质量符合GB1102《圆股钢丝绳标准》。1.6.3吊钩1.6.3.1吊钩用20#优质碳素结构钢制成，不得使用铸件。1.6.3.2吊钩设有防止重物意外脱钩的保险装置。1.6.3.3吊钩要求进行负荷检验，并有检验记录，经检验合格的吊钩要有永久性标志签发有合格证。1.6.3.4吊钩质量符合：国家或行业标准。1.6.3.5吊钩上的缺陷不准补焊。1.6.4卷筒上钢丝绳尾端有可靠的防松和自紧性能的固定装置。1.6.5滑轮或滑轮组1.6.5.1滑轮槽应光洁平滑，不得有损伤钢丝绳的缺陷。1.6.5.2滑轮要有防止钢丝绳跳-4-出轮槽的装置。1.6.5.3滑轮槽面上和滑轮支撑面上符合规定的补焊数量不得超过两处。1.6.6起重机起升机构必须装有灵敏可靠的过卷扬限制器。1.6.7起重机金属构件1.6.7.1起重机主要受力构件焊接质量不得低于JB928《焊缝射线探伤标准》中二级焊缝或JB1152《锅炉和钢制压力容器对焊接焊缝超声波探伤》中一级焊缝的规定。1.6.7.2焊条应符合GB981《低碳钢及低合金高强度钢焊条》的规定，焊缝应符合GB986《手工电弧焊焊接接头的基本形式与尺寸》与GB986《埋弧焊焊接接头的基本形式与尺寸》的规定。1.6.7.3焊接工作必须由持证焊工完成，主要受力件还要打上焊工钢印代号。1.6.7.4平台、栏杆等结构件按GBJ17《钢结构设计规范》制作。1.6.8电气设备1.6.8.1配备的电机、控制柜等必须是经国家专门标准检验合格的产品，设备质量检验证明文件真实齐全。1.6.8.2馈电裸滑线与周围设备的安全距离和偏差符合专业标准的规定。1.6.8.3起重机要设有的电气保护装置有：主隔离开关...
