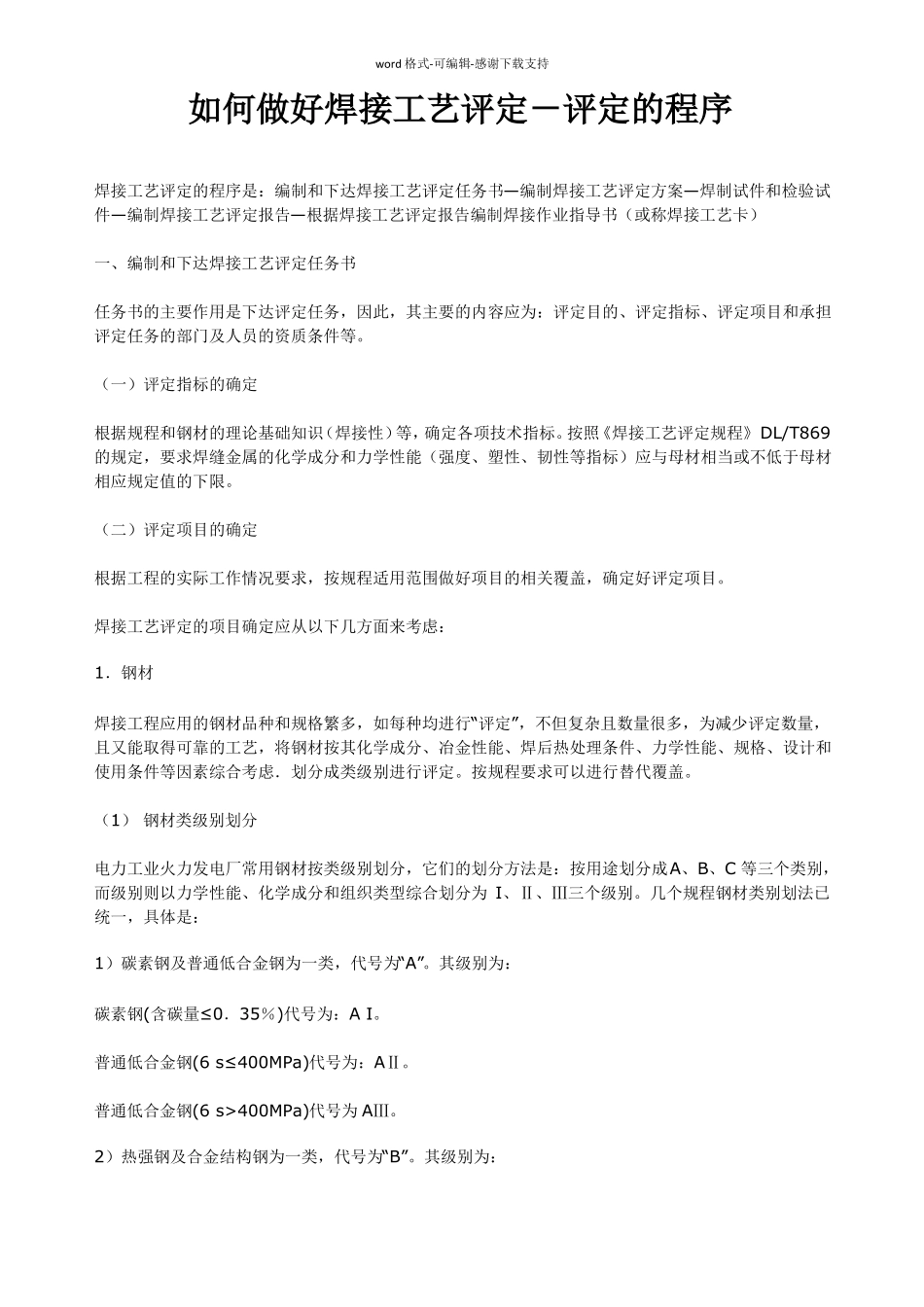

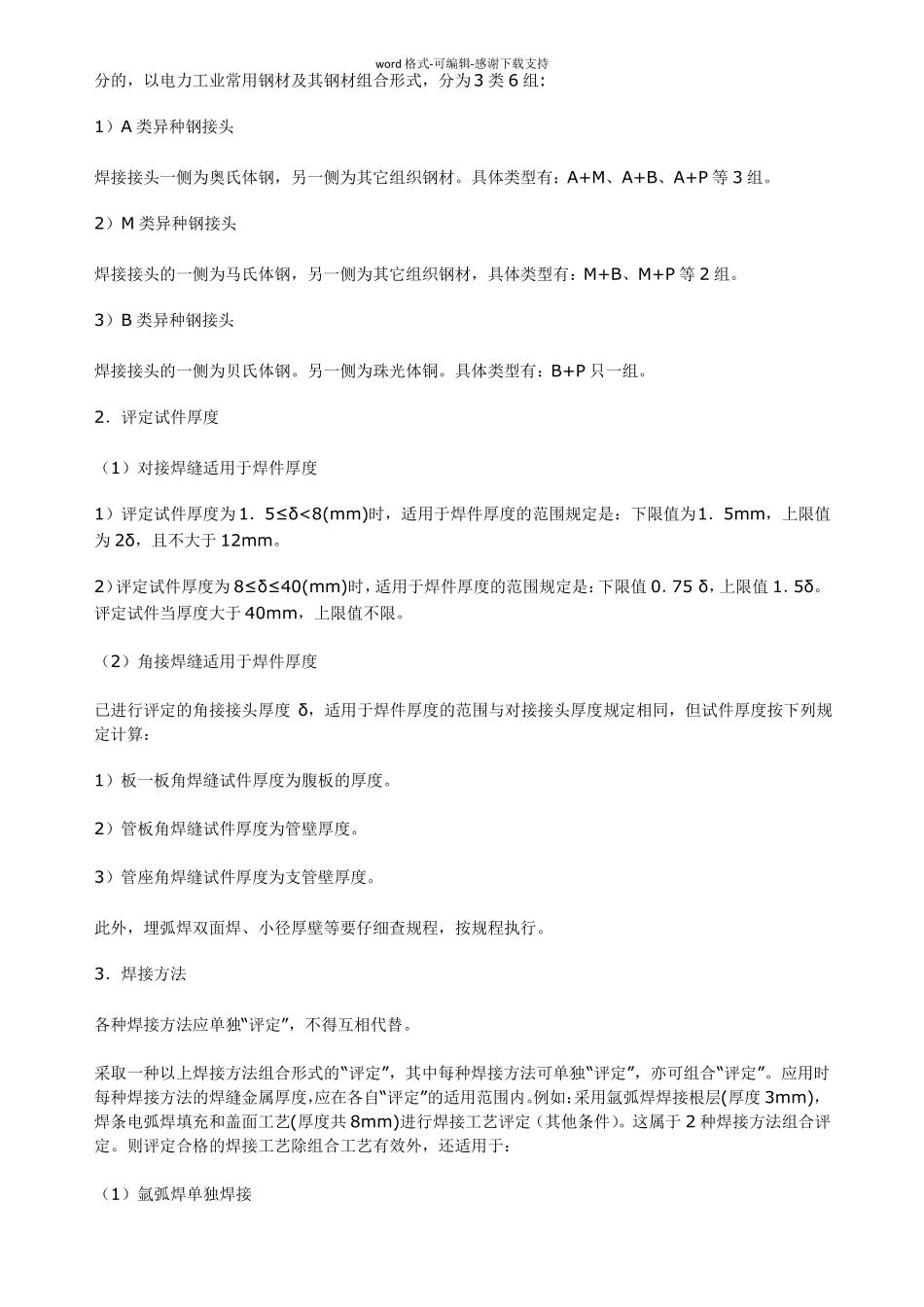

word格式-可编辑-感谢下载支持如何做好焊接工艺评定－评定的程序焊接工艺评定的程序是：编制和下达焊接工艺评定任务书—编制焊接工艺评定方案—焊制试件和检验试件—编制焊接工艺评定报告—根据焊接工艺评定报告编制焊接作业指导书（或称焊接工艺卡）一、编制和下达焊接工艺评定任务书任务书的主要作用是下达评定任务，因此，其主要的内容应为：评定目的、评定指标、评定项目和承担评定任务的部门及人员的资质条件等。（一）评定指标的确定根据规程和钢材的理论基础知识（焊接性）等，确定各项技术指标。按照《焊接工艺评定规程》DL/T869的规定，要求焊缝金属的化学成分和力学性能（强度、塑性、韧性等指标）应与母材相当或不低于母材相应规定值的下限。（二）评定项目的确定根据工程的实际工作情况要求，按规程适用范围做好项目的相关覆盖，确定好评定项目。焊接工艺评定的项目确定应从以下几方面来考虑：1．钢材焊接工程应用的钢材品种和规格繁多，如每种均进行“评定”，不但复杂且数量很多，为减少评定数量，且又能取得可靠的工艺，将钢材按其化学成分、冶金性能、焊后热处理条件、力学性能、规格、设计和使用条件等因素综合考虑．划分成类级别进行评定。按规程要求可以进行替代覆盖。（1）钢材类级别划分电力工业火力发电厂常用钢材按类级别划分，它们的划分方法是：按用途划分成A、B、C等三个类别，而级别则以力学性能、化学成分和组织类型综合划分为I、Ⅱ、Ⅲ三个级别。几个规程钢材类别划法已统一，具体是：1）碳素钢及普通低合金钢为一类，代号为“A”。其级别为：碳素钢(含碳量≤0．35％)代号为：AI。普通低合金钢(6s≤400MPa)代号为：AⅡ。普通低合金钢(6s>400MPa)代号为AⅢ。2）热强钢及合金结构钢为一类，代号为“B”。其级别为：word格式-可编辑-感谢下载支持珠光体钢代号为：BI贝氏体钢代号为：BII马氏体钢代号为：BⅢ3）不锈钢为一类，代号为；“C”。其级别为：马氏体不锈钢代号为：CI铁素体不锈钢代号为：CⅡ奥氏体不锈钢代号为：CⅢ（2）钢材类级别在“评定”中的基本规定1）首次应用的钢材，必须进行“评定”。2）“评定”用的钢材与实际(工程)应用的钢材应相同。3）同类同级，但不同牌号钢材的“评定”工艺，可以相互替代。4）同类别中，高级别钢材的“评定”工艺适用于低级别钢材，反之不可。5）高类别“评定”合格的工艺，在一定条件下可以替代低类别钢材，但其工艺必须以代替钢材类级别的评定条件和工艺参数施焊，否则不可。6）对B类马氏体钢和不锈钢，由于其合金含量比较前述钢材已经达到几倍关系，因此，简单的替代关系不再适用。7）常用的国外钢材，根据化学成分按国内钢材类级划分，可与国内相应类级的钢材同等对待。划分不上的要进行工艺评定。（3）异种钢的划分异种钢焊接接头的含义是：异种钢焊接接头钢材组合基本上分为两大类：一类为金属组织类型相同化学成份不同，如低碳钢与低合金钢的焊接接头，它们均属珠光体组织类型，且物理性能差别较小，仅是化学成分不同；另一类为金属组织类型和化学成分都不相同而物理性能差别较大，如低合金珠光体钢与高合金马氏体钢或奥氏体不锈钢的焊接接头。异种钢焊接接头的主要特征是：其形成的焊接接头存在着化学成分、金相组织、力学性能和焊接残余应力分布等的不均匀性，而焊接过程就需针对这些问题，采取必要的工艺措施加以解决。DL／T752-2001《火力发电厂异种钢焊接技术规程》中对异种钢接头是根据钢材供货金相组织形态划word格式-可编辑-感谢下载支持分的，以电力工业常用钢材及其钢材组合形式，分为3类6组:1）A类异种钢接头焊接接头一侧为奥氏体钢，另一侧为其它组织钢材。具体类型有：A+M、A+B、A+P等3组。2）M类异种钢接头焊接接头的一侧为马氏体钢，另一侧为其它组织钢材，具体类型有：M+B、M+P等2组。3）B类异种钢接头焊接接头的一侧为贝氏体钢。另一侧为珠光体铜。具体类型有：B+P只一组。2．评定试件厚度（1）对接焊缝适用于焊件厚度1）评定试件厚度为1．5≤δ<8(mm)时，适用于焊件厚度的范围规定是：下限值为1．5mm，上限值为2δ，且不大于12mm。2）评定试件厚度为8≤δ≤40(mm)时，适用于焊件厚...
