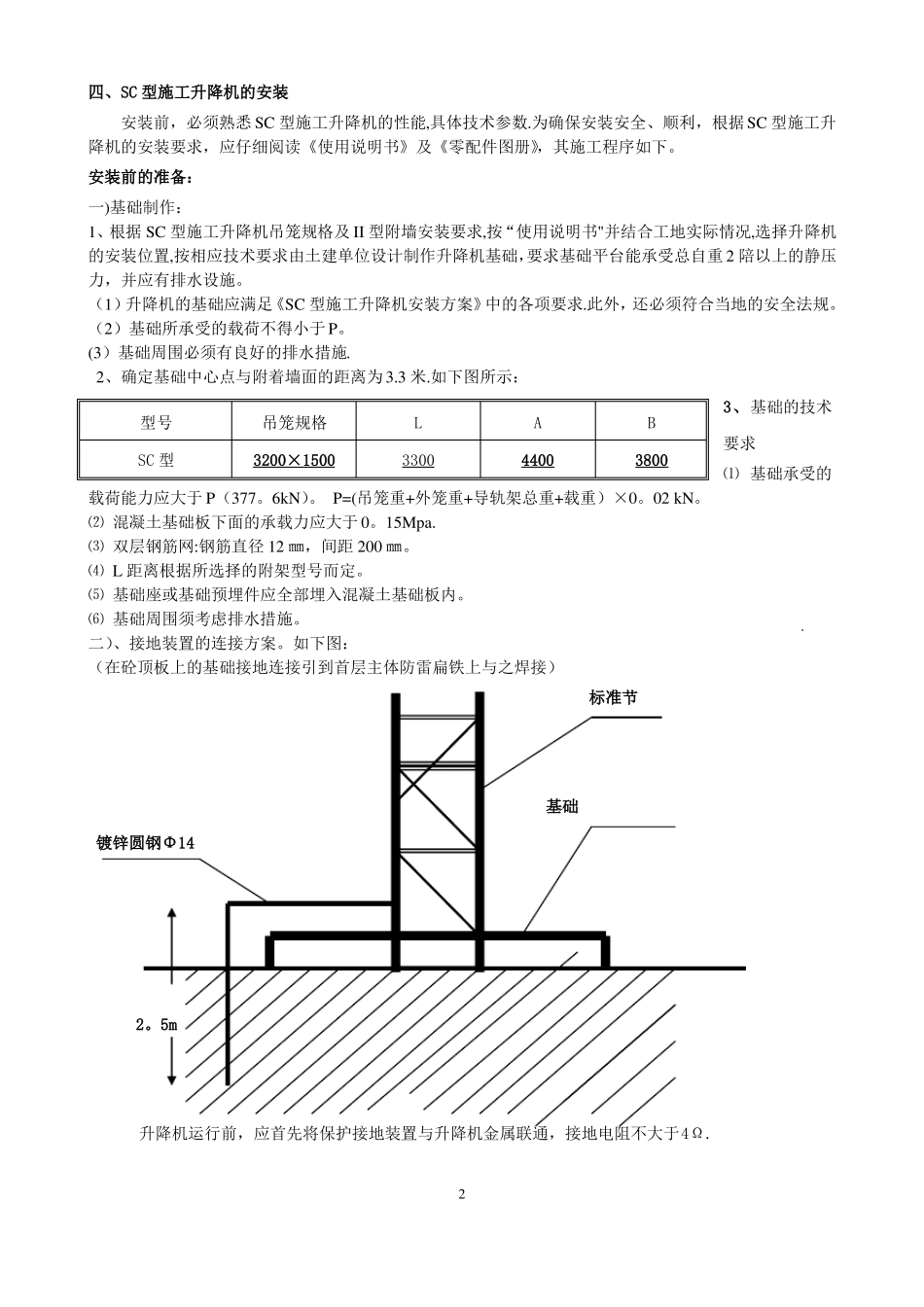

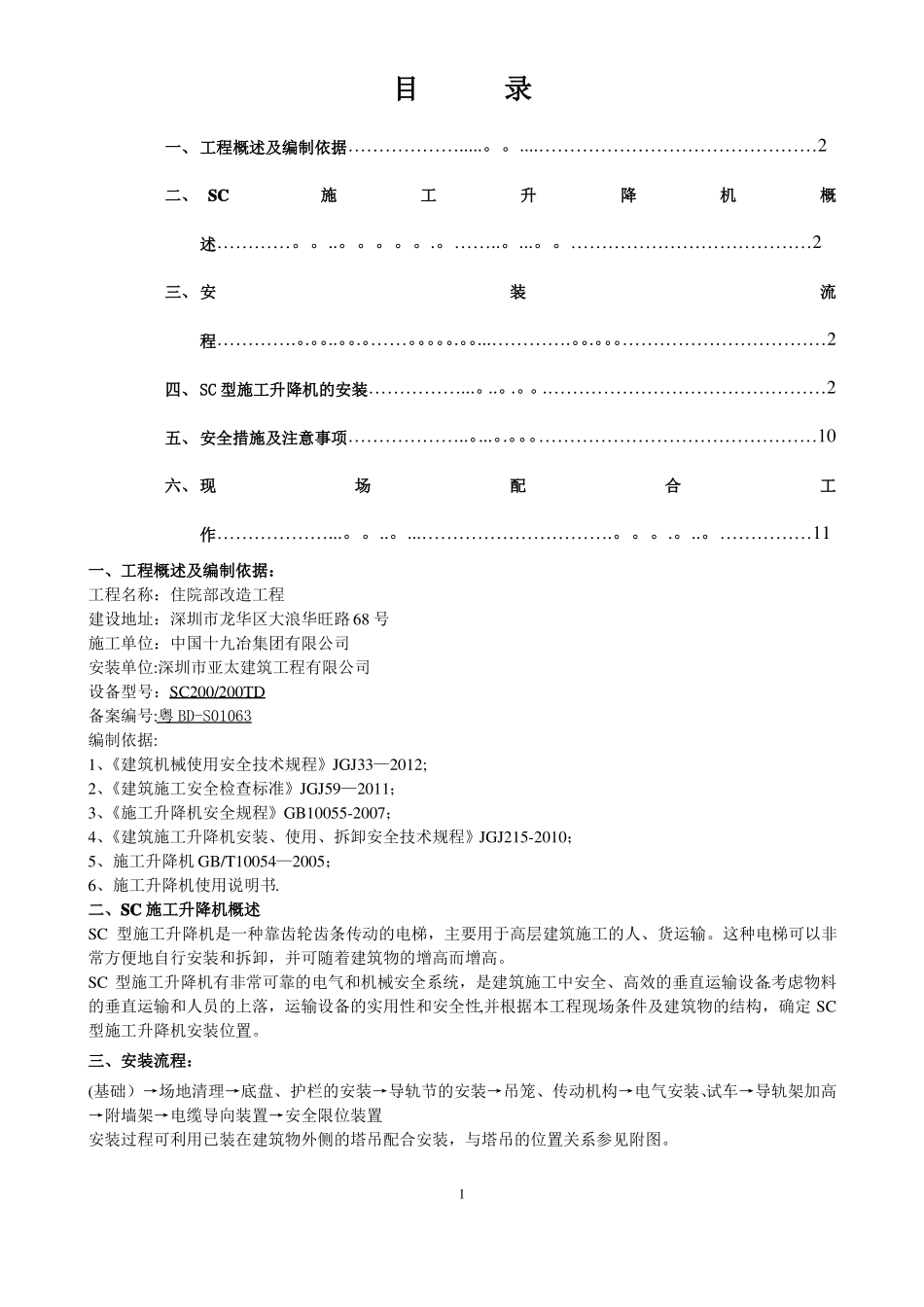

目录一、工程概述及编制依据……………….....。。....………………………………………2二、SC施工升降机概述…………。。..。。。。。.。……..。...。。…………………………………2三、安装流程………….。.。。..。。.。……。。。。。.。。...………….。。.。。。……………………………2四、SC型施工升降机的安装……………...。..。.。。.………………………………………2五、安全措施及注意事项………………..。...。.。。。………………………………………10六、现场配合工作………………...。。..。...………………………….。。。.。..。……………11一、工程概述及编制依据：工程名称：住院部改造工程建设地址：深圳市龙华区大浪华旺路68号施工单位：中国十九冶集团有限公司安装单位:深圳市亚太建筑工程有限公司设备型号：SC200/200TD备案编号:粤BD-S01063编制依据:1、《建筑机械使用安全技术规程》JGJ33—2012;2、《建筑施工安全检查标准》JGJ59—2011；3、《施工升降机安全规程》GB10055-2007；4、《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010；5、施工升降机GB/T10054—2005；6、施工升降机使用说明书.二、SC施工升降机概述SC型施工升降机是一种靠齿轮齿条传动的电梯，主要用于高层建筑施工的人、货运输。这种电梯可以非常方便地自行安装和拆卸，并可随着建筑物的增高而增高。SC型施工升降机有非常可靠的电气和机械安全系统，是建筑施工中安全、高效的垂直运输设备.考虑物料的垂直运输和人员的上落，运输设备的实用性和安全性,并根据本工程现场条件及建筑物的结构，确定SC型施工升降机安装位置。三、安装流程：(基础）→场地清理→底盘、护栏的安装→导轨节的安装→吊笼、传动机构→电气安装、试车→导轨架加高→附墙架→电缆导向装置→安全限位装置安装过程可利用已装在建筑物外侧的塔吊配合安装，与塔吊的位置关系参见附图。1四、SC型施工升降机的安装安装前，必须熟悉SC型施工升降机的性能,具体技术参数.为确保安装安全、顺利，根据SC型施工升降机的安装要求，应仔细阅读《使用说明书》及《零配件图册》，其施工程序如下。安装前的准备：一)基础制作：1、根据SC型施工升降机吊笼规格及II型附墙安装要求,按“使用说明书"并结合工地实际情况,选择升降机的安装位置,按相应技术要求由土建单位设计制作升降机基础，要求基础平台能承受总自重2陪以上的静压力，并应有排水设施。（1）升降机的基础应满足《SC型施工升降机安装方案》中的各项要求.此外，还必须符合当地的安全法规。（2）基础所承受的载荷不得小于P。(3）基础周围必须有良好的排水措施.2、确定基础中心点与附着墙面的距离为3.3米.如下图所示：型号SC型吊笼规格3200×1500L3300A4400B38003、基础的技术要求⑴基础承受的载荷能力应大于P（377。6kN）。P=(吊笼重+外笼重+导轨架总重+载重）×0。02kN。⑵混凝土基础板下面的承载力应大于0。15Mpa.⑶双层钢筋网:钢筋直径12㎜，间距200㎜。⑷L距离根据所选择的附架型号而定。⑸基础座或基础预埋件应全部埋入混凝土基础板内。⑹基础周围须考虑排水措施。二）、接地装置的连接方案。如下图：（在砼顶板上的基础接地连接引到首层主体防雷扁铁上与之焊接）标准节基础镀锌圆钢Φ142。5m升降机运行前，应首先将保护接地装置与升降机金属联通，接地电阻不大于4Ω.2三)、安装场地的清理⑴清理足够大的专用安装场地。⑵安装场地应清理干净,并用标志杆围起来，禁止非工作人员入内。⑶防止安装地点上方掉落物体,必要时加安全网。四）、安装前各作业人员熟记安全技术要求如下：⑴安装前须先熟悉本工程的工作环境。⑵安装过程中必须有专业人员负责统一指挥.⑶升降机运行时，人员的头、手绝不能露出安全栏外。⑷如果有人在导轨架上或附墙架上工作时，绝对不允许开动升降机,当吊笼运行时严禁进入外笼内。⑸吊笼上的零部件必须放置平稳，不得露出安全栏外。⑹利用吊杆进行安装时，不允许超载，吊杆只用来安装和拆卸升降机零部件，不得用于其它用途。⑺吊杆上有悬挂物时，不得开动吊笼。⑻安装作业人员应按空中作业的安全要求,包括必须戴安全帽、系安全带、穿防滑...
