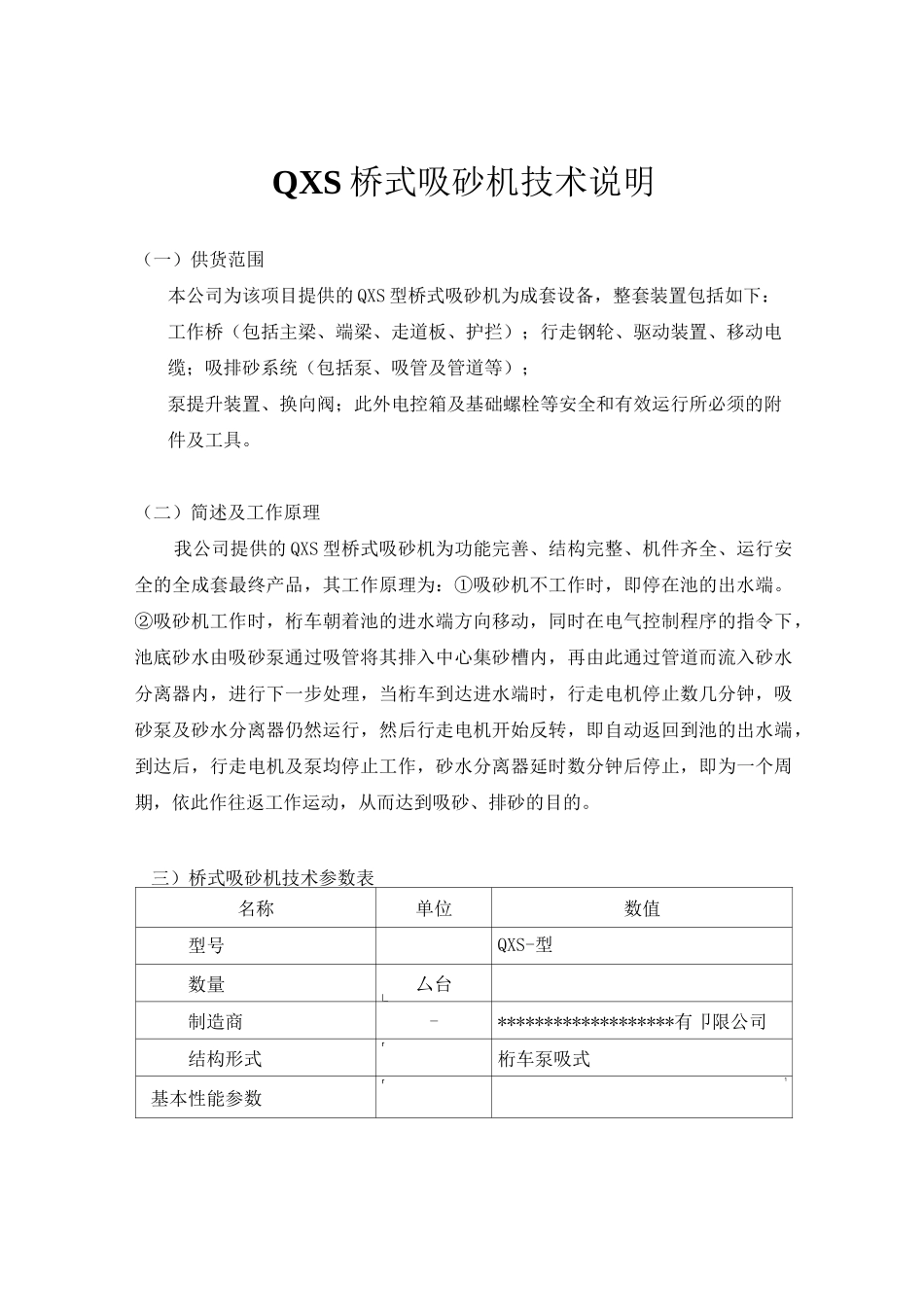

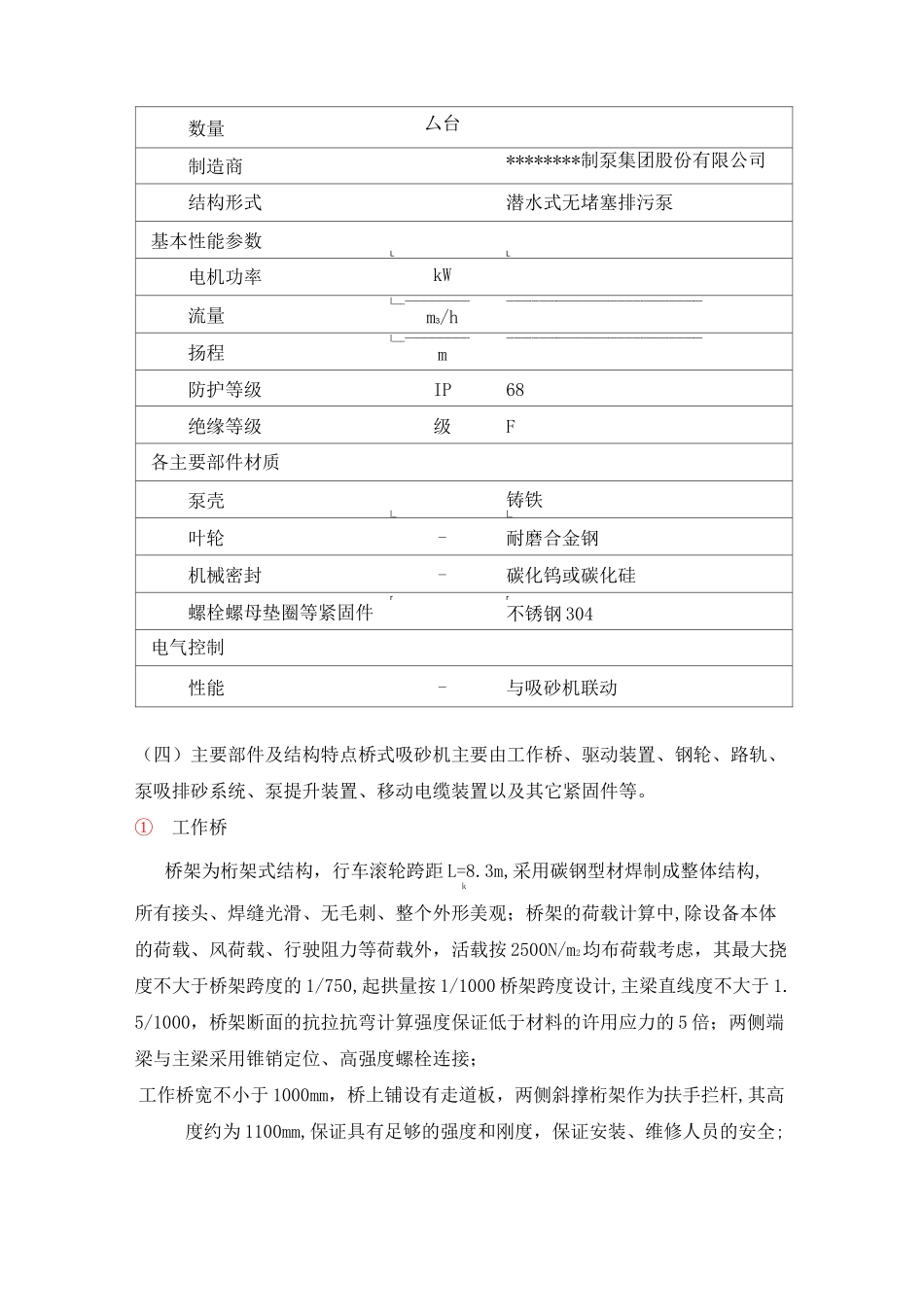

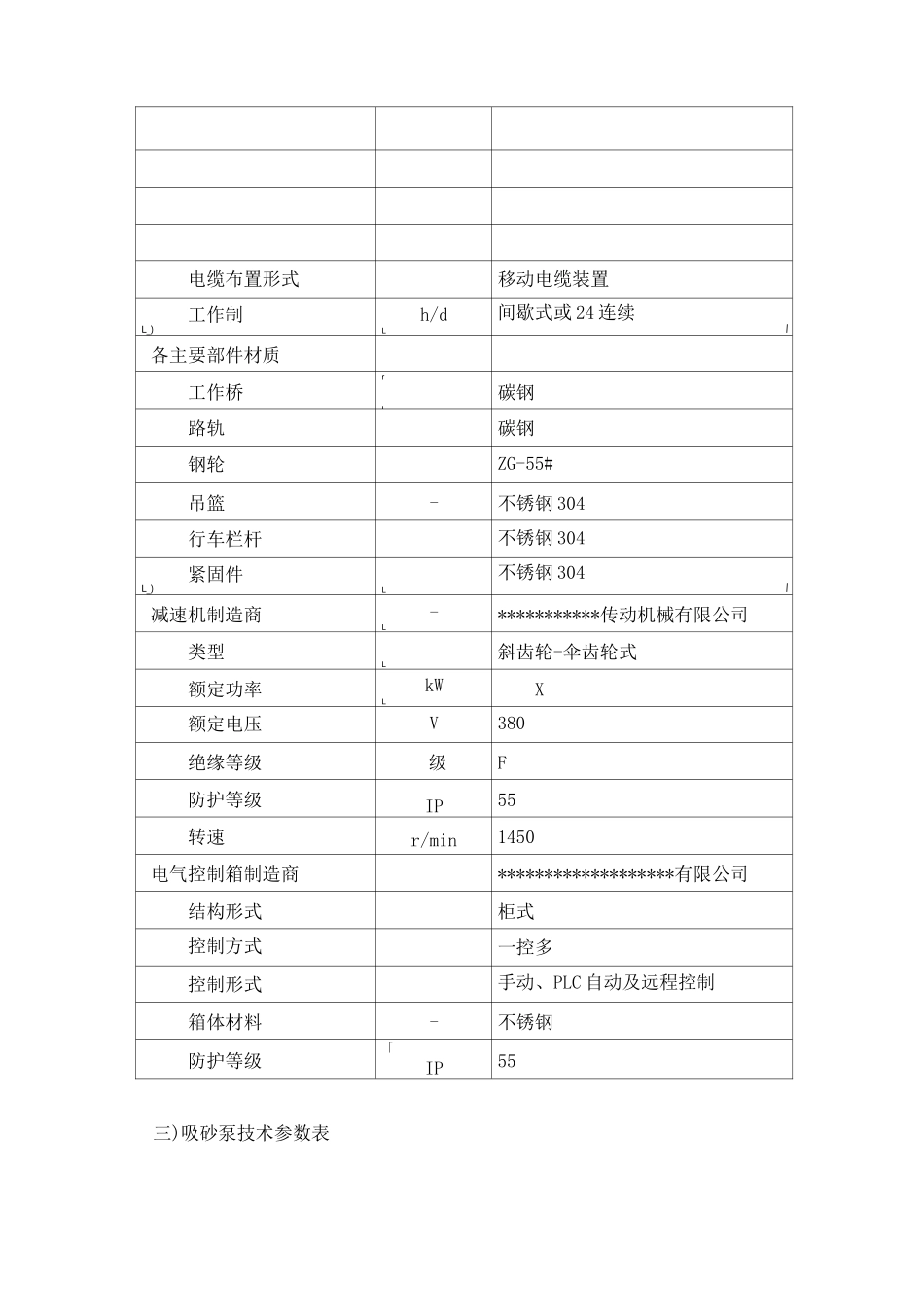

QXS桥式吸砂机技术说明（一）供货范围本公司为该项目提供的QXS型桥式吸砂机为成套设备，整套装置包括如下：工作桥（包括主梁、端梁、走道板、护拦）；行走钢轮、驱动装置、移动电缆；吸排砂系统（包括泵、吸管及管道等）；泵提升装置、换向阀；此外电控箱及基础螺栓等安全和有效运行所必须的附件及工具。（二）简述及工作原理我公司提供的QXS型桥式吸砂机为功能完善、结构完整、机件齐全、运行安全的全成套最终产品，其工作原理为：①吸砂机不工作时，即停在池的出水端。②吸砂机工作时，桁车朝着池的进水端方向移动，同时在电气控制程序的指令下，池底砂水由吸砂泵通过吸管将其排入中心集砂槽内，再由此通过管道而流入砂水分离器内，进行下一步处理，当桁车到达进水端时，行走电机停止数几分钟，吸砂泵及砂水分离器仍然运行，然后行走电机开始反转，即自动返回到池的出水端，到达后，行走电机及泵均停止工作，砂水分离器延时数分钟后停止，即为一个周期，依此作往返工作运动，从而达到吸砂、排砂的目的。三）桥式吸砂机技术参数表名称单位数值型号QXS-型数量厶台|_制造商—*******************有卩限公司结构形式r桁车泵吸式基本性能参数r1电缆布置形式移动电缆装置工作制L_)h/dL间歇式或24连续\各主要部件材质工作桥rL碳钢路轨碳钢钢轮ZG-55#吊篮—不锈钢304行车栏杆不锈钢304紧固件L_)L不锈钢304\减速机制造商—L***********传动机械有限公司类型L斜齿轮-伞齿轮式额定功率kWLX额定电压V380绝缘等级级F防护等级IP55转速r/min1450电气控制箱制造商*******************有限公司结构形式柜式控制方式一控多控制形式手动、PLC自动及远程控制箱体材料—不锈钢防护等级「IP55三)吸砂泵技术参数表数量厶台制造商********制泵集团股份有限公司结构形式潜水式无堵塞排污泵基本性能参数LL电机功率kW流量|___————————-m3/h―——-―——-———-———-————-———-———-—扬程|___————————-m―——-―——-———-———-————-———-———-—防护等级IP68绝缘等级级F各主要部件材质泵壳|_铸铁|_叶轮—耐磨合金钢机械密封—碳化钨或碳化硅螺栓螺母垫圈等紧固件rr不锈钢304电气控制性能—与吸砂机联动（四）主要部件及结构特点桥式吸砂机主要由工作桥、驱动装置、钢轮、路轨、泵吸排砂系统、泵提升装置、移动电缆装置以及其它紧固件等。①工作桥桥架为桁架式结构，行车滚轮跨距L=8.3m,采用碳钢型材焊制成整体结构,k所有接头、焊缝光滑、无毛刺、整个外形美观；桥架的荷载计算中,除设备本体的荷载、风荷载、行驶阻力等荷载外，活载按2500N/m2均布荷载考虑，其最大挠度不大于桥架跨度的1/750,起拱量按1/1000桥架跨度设计,主梁直线度不大于1.5/1000，桥架断面的抗拉抗弯计算强度保证低于材料的许用应力的5倍；两侧端梁与主梁采用锥销定位、高强度螺栓连接；工作桥宽不小于1000mm，桥上铺设有走道板，两侧斜撑桁架作为扶手拦杆,其高度约为1100mm,保证具有足够的强度和刚度，保证安装、维修人员的安全;四组走轮安装于桥下，使工作桥行走平直。②驱动装置采用双边同步驱动，即桁车二侧的驱动轮分别由独立的驱动装置驱动，二侧驱动装置均以相同的机件组成，同步运行。桁车行走速度为l.Om/min。驱动装置为斜齿轮伞齿轮式减速电机，直接在行车二侧的主动滚轮轴上传递动力，并配备过力矩保护机构，额定扭矩1400Nm，齿轮设计按DIN标准，服务系数＞2.0,齿论材料采用合金钢S16MnCr，表面淬火处理，硬度达HRC48~52,一次性注油润滑。电动机功率0.37kWX2，电源3P、380V、50Hz，F级绝缘，B极温升，防护等级IP55。③行走钢轮及路轨行走钢轮安装于工作桥两侧的端梁或轴承座上，其形式和精度按GB4628-84标准规定的双轮缘型车轮设计，采用铸钢ZG55制造，车轮轴材料为55#钢，车轮与车轮轴的联结，主动轮为过盈配合平键连结，从动轮为动配合，车轮轮缘表面作淬火处理，车轮踏面和轮缘内侧面的硬度达HB350~380。路轨采用15kg/m的工字钢，其材质为碳钢Q235A，保证其直线度和平整度,轨道两端设有安全限位器和自动停止装置。④泵吸排砂系统该系统主要包括吸砂泵、泵提升装置、吸管、排砂管及...
